Branchement de l'unité de commande
(fiche SUB-D à 9 pôles)
Entrées
LED "Vanne proportionnelle active"
LED "Pompe active"
LED "Tension en service en"
Entrée en fréquence (GND)
Entrée en fréquence 1 (+)
Entrée tension (+ 12 V) *
* L'entrée et la sortie en tension sont ici rebouclées

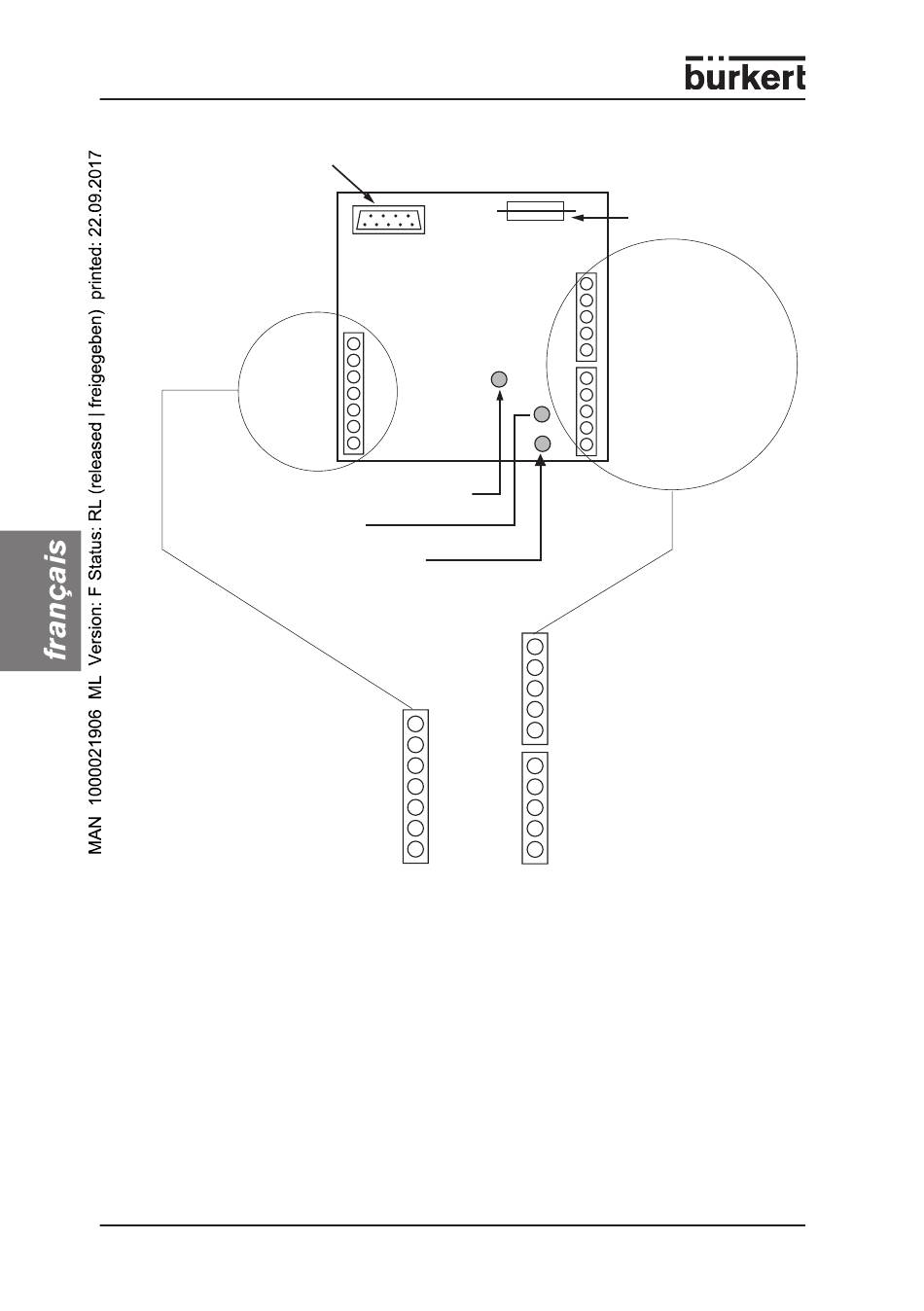

Figure 5: Branchements électriques
34 - 1094
Commande èlectronique
type 1094 standard
LED rouge = actif
libre
libre
libre
libre
Microfusible 0,4 A M
Sorties
Vanne proportionnelle (+)
Vanne proportionnelle (-)
Contact de protection PE
Contact de protection PE
Tension de service (GND)
Tension de service (+ 24 V)
Sortie vers pompe (+ 24 V)
Sortie vers pompe (-)
libre
Entrée tension (+ 12 V) *
