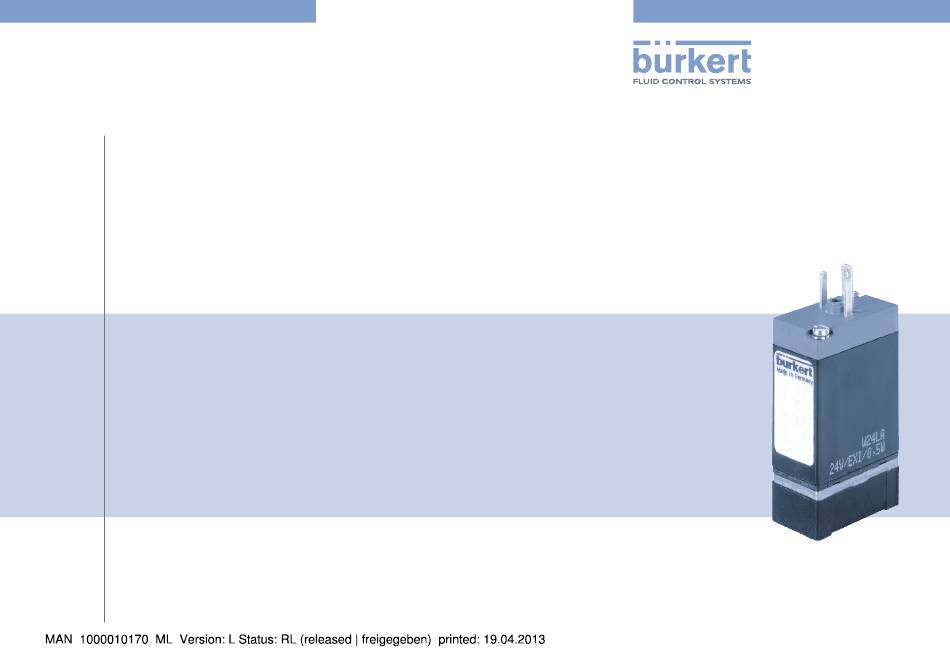

PTB 01 ATEX 2175
Device with II 2G EX i approval
Geräte mit II 2G EX i Zulassung
Appareils avec mode de protection II 2G EX i
Exapmple / Beispiel / Exemple

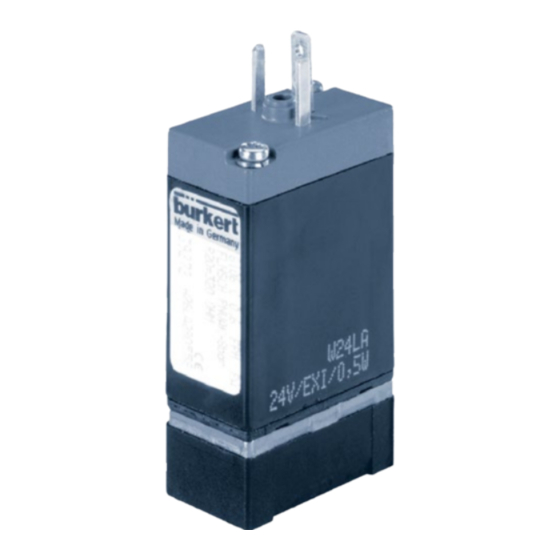

Type 6106
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert PTB 01 ATEX 2175

Inhaltszusammenfassung für bürkert PTB 01 ATEX 2175

  • Seite 1 PTB 01 ATEX 2175 Device with II 2G EX i approval Geräte mit II 2G EX i Zulassung Appareils avec mode de protection II 2G EX i Exapmple / Beispiel / Exemple Type 6106 Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
  • Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © 2002 - 2011 Bürkert Werke GmbH Operating Instructions 1111/13_EU-ML_00804563/ Original DE...

  • Seite 3: Inhaltsverzeichnis

    PTB 01 ATEX 2175 Contens: 1. OPERATING INSTRUCTIONS ..............4 7. INSTALLATION ....................12 1.1. Symbols ....................4 7.1. Safety instructions .................12 7.2. Installation of Type 6106 ..............13 2. AUTHORIZED USE ..................5 7.3. Types of connection ...............13 2.1. Restrictions ..................5 8. MAINTENANCE, TROUBLESHOOTING ..........13 2.2. EX approval ..................5 8.1. Safety instructions .................13 3. BASIC SAFETY INSTRUCTIONS .............6 8.2. Maintenance work ................13 8.3. Troubleshooting ................14...

  • Seite 4: Operating Instructions

    PTB 01 ATEX 2175 Operating instructions OPERATING INSTRUCTIONS CAUTION! The operating instructions describe the entire life cycle of the device. Warns of a possible danger! Keep these instructions in a location which is easily accessible to • Failure to observe this warning may result in a medium or minor every user and make these instructions available to every new owner injury. of the device. The operating instructions contain important safety NOTE! information! Warns of damage to property! Failure to observe these instructions may result in hazardous • Failure to observe the warning may result in damage to the situations. device or the equipment. • The operating instructions must be read and understood. Indicates important additional information, tips and recommendations.

  • Seite 5: Authorized Use

    PTB 01 ATEX 2175 Authorized use AUTHORIZED USE 2.1. Restrictions If exporting the system/device, observe any existing restrictions. Unauthorized use of the device Type 6106 may be dangerous to people, nearby equipment and the environment. 2.2. EX approval • The device is used exclusively as a solenoid valve for media per- mitted according to data sheet and for use in Group II Category The EX approval is only valid if the modules and components autho- 2 G and temperature class T4, T5 or T6 (see specifications on rized by Bürkert are used as described in these operating instructions. the approval plate). Type 6106 may be used only in combination with the additional com- • The applied protection class is the intrinsic safety EX “i” for coils ponents released by Bürkert, otherwise the EX approval will be voided! with circular plug connection, rectangular plug connection with or without protective collar as well as connection by pressed-in If any unauthorized changes are made to the device, modules or com- single wires and device socket connection in accordance with ponents, the EX approval will also be voided. DIN 43650 Form C. • The faultless and reliable operation of the system assumes cor- rect transportation, correct storage and installation as well as careful operation and maintenance. Any other use is regarded as...

  • Seite 6: Basic Safety Instructions

    PTB 01 ATEX 2175 Basic safety instructions BASIC SAFETY INSTRUCTIONS Danger of explosion caused by electrostatic charge! These safety instructions do not make allowance for any If there is a sudden discharge from electrostatically charged • Contingencies and events which may arise during the installation, devices or persons, there is a danger of explosion in the EX area. operation and maintenance of the devices. • Using suitable measures, ensure that no electrostatic charges can occur in the EX area. • Local safety regulations – the operator is responsible for observing these regulations, also with reference to the installation personnel. • Clean the device surface by gently wiping it with a damp or anti- static cloth only. General Hazardous Situations. Danger of explosion! To prevent injuries: • The device is a closed system and must not be modified in any • Ensure that the system cannot be activated unintentionally. way. • Installation and maintenance work may be carried out only by authorized technicians with the appropriate tools.

  • Seite 7: General Information

    PTB 01 ATEX 2175 General information GENERAL INFORMATION APPLICATION CONDITIONS OF THE DEVICES 4.1. Contact addresses 5.1. Individual assembly, block Germany assembly Bürkert Fluid Control Systems Sales Center The solenoid coils type AC21 are suitable for individual assembly and Christian-Bürkert-Str. 13-17 for block assembly. D-74653 Ingelfingen Tel. + 49 (0) 7940 - 10 91 111 5.2. Operating temperature range Fax + 49 (0) 7940 - 10 91 448 E-mail: info@de.buerkert.com For each type observe the operating temperature range specified in the Electrical Data. International Contact addresses can be found on the final pages of the printed operating instructions.

  • Seite 8: Technical Data

    PTB 01 ATEX 2175 Technical data TECHNICAL DATA 6.4. Operating conditions WARNING! 6.1. Conformity Danger of explosion! The device conforms to the EC directives according to the EC It is highly risky to exceed the technical data indicated on the Declaration of Conformity. rating plate! • Never exceed the technical data indicated on the rating plate. 6.2. Standards The conformity with EC guidelines is guaranteed in accordance with standards: • EN 60079-0, EN 60079-11 6.3. Licences The EC type-examination certificate PTB 01 ATEX 2175 was issued by the Rating plate PTB (Physikalisch Technische Bundesanstalt) Bundesallee 100 38116 Braunschweig which also audits production (CE 102). The EC type-examination certificate can be found on the Internet at: www.burkert.com Fig. 1:...

  • Seite 9: Rating Plate

    PTB 01 ATEX 2175 Technical data 6.4.1. Rating plate 6.5. Electrical data IEC EX - Approval number 6.5.1. Coil dimensions EX designation, Length Width Height Mass Electrical Temperature class (mm) (mm) (mm) connection PTB approval number 15.5 ohne Angaben 15.5 JF80 ATEX 2175 II 2 G Ex ia IIC T6 Approval code: IEC Ex PTB 06.0102...
  • Seite 10 PTB 01 ATEX 2175 Technical data 6.5.2. Use in temperature class T6 6.5.3. Use in temperature class T5 Ignition protection type Ex ia, Gas group II C Ignition protection type Ex ia, Gas group II C Temperature Max. per- Assembly Max. per- Temperature Max. per- Assembly Max. per- class mitted mitted power class mitted mitted power ambient tem- consumption ambient tem- consumption perature [°C] perature [°C] -40 ... +60...
  • Seite 11 PTB 01 ATEX 2175 Technical data 6.5.5. Safety data Version Resis- Minimum Minimum Type tance clamping current Group: II C R20 [Ω] voltage [mA] Ignition protection type: Ex ia Temperature class: T4, T5 or T6 Max. permitted input voltage (U ): 35 V Version which EX I / 21 Max. permitted input current (I ): 0.9 A uses 300 Ω supply module Inductance (L ): ~ 0 Capacity (C...

  • Seite 12: Protection Class

    PTB 01 ATEX 2175 Installation 6.5.7. Protection class INSTALLATION Protection class 7.1. Safety instructions without with Electrical connection matching matching DANGER! plug plug connector connector Danger of explosion! The device is a closed system. It must not be removed. Appliance socket connection in accordance with DIN 43650 form C Risk of electric shock! IP20 IP65 • Before reaching into the device or the equipment, switch off the Circular plug connection M8, 3-pole power supply and secure to prevent reactivation! 2 pressed-in single wires 0.2 mm IP65 • Live terminals in the terminal box may cause an electric shock, (AWG 24) short-circuit or explosion. Switch off the power supply. Only then...

  • Seite 13: Installation Of Type 6106

    PTB 01 ATEX 2175 Maintenance, Troubleshooting 7.2. Installation of Type 6106 MAINTENANCE, TROUBLESHOOTING Any installation position. Preferably with magnet system face up. 8.1. Safety instructions Clean pipelines. WARNING! Any installation position → Preferential direction with actuator face up. Danger of explosion caused by electrostatic charge! Connect dirt trap upstream If there is a sudden discharge from electrostatically charged → devices or persons, there is a danger of explosion in the EX area. Observe direction of flow! • Using suitable measures, ensure that no electrostatic charges Fluidic connection. can occur in the EX area. Install - Always connect protective conductor! • Clean the device surface by gently wiping it with a damp or anti- static cloth only. 7.3. Types of connection...

  • Seite 14: Troubleshooting

    PTB 01 ATEX 2175 Transport, Storage, Disposal 8.3. Troubleshooting TRANSPORT, STORAGE, DISPOSAL If malfunctions occur, ensure that: • the device has been installed correctly, NOTE! • the device is not damaged, Transport damages! • all screws have been tightened, Inadequately protected equipment may be damaged during • the polarity is correct transport. (to ensure proper function, the appropriate connection on the con- • During transportation protect the device against wet and dirt in nector terminal is marked with “+”), shock-resistant packaging. • the pipelines are free. • Avoid exceeding or dropping below the allowable storage temperature. Incorrect storage may damage the device. • Store the device in a dry and dust-free location! • Storage temperature: -40 … +55 °C.
  • Seite 15 PTB 01 ATEX 2175 Inhalt 1. DIE BEDIENUNGSANLEITUNG ............16 7. MONTAGE ......................24 1.1. Darstellungsmittel ................16 7.1. Sicherheitshinweise ...............24 7.2. Montage des Typs 6106 ..............25 2. BESTIMMUNGSGEMÄSSE VERWENDUNG ........17 7.3. Anschlussarten ................25 2.1. Beschränkungen ................17 8. WARTUNG, FEHLERBEHEBUNG ............25 2.2. EX Zulassung ..................17 8.1. Sicherheitshinweise ...............25 3. GRUNDLEGENDE SICHERHEITSHINWEISE ......... 18 8.2. Wartungsarbeiten ................25 8.3. Fehlerbehebung .

  • Seite 16: Die Bedienungsanleitung

    PTB 01 ATEX 2175 Die Bedienungsanleitung DIE BEDIENUNGSANLEITUNG VORSICHT! Die Bedienungsanleitung beschreibt den gesamten Lebenszyklus Warnt vor einer möglichen Gefährdung! des Gerätes. Bewahren Sie diese Anleitung so auf, dass sie für jeden • Nichtbeachtung kann mittelschwere oder leichte Verletzungen Benutzer gut zugänglich ist und jedem neuen Eigentümer des Gerätes zur Folge haben. wieder zur Verfügung steht. Die Bedienungsanleitung enthält wichtige Informationen zur HINWEIS! Sicherheit! Warnt vor Sachschäden! Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situationen • Bei Nichtbeachtung kann das Gerät oder die Anlage beschädigt führen. werden. • Die Bedienungsanleitung muss gelesen und verstanden werden. Bezeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen. 1.1. Darstellungsmittel GEFAHR! Verweist auf Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen.

  • Seite 17: Bestimmungsgemässe Verwendung

    PTB 01 ATEX 2175 Bestimmungsgemäße Verwendung BESTIMMUNGSGEMÄSSE 2.1. Beschränkungen VERWENDUNG Bei der Ausfuhr des Systems/Gerätes gegebenenfalls bestehende Beschränkungen beachten. Bei nicht bestimmungsgemäßem Einsatz des Gerätes Typ 6106 können Gefahren für Personen, Anlagen in der Umgebung und 2.2. EX Zulassung die Umwelt entstehen. • Das Gerät dient ausschließlich als Magnetventil für die laut Daten- Die EX Zulassung ist nur gültig, wenn die von Bürkert zugelassenen blatt zulässigen Medien und für den Einsatz in Explosionsgruppe Module und Komponenten so verwendet werden, wie es in dieser II, Kategorie 2G und Temperaturklasse T4, T5 oder T6 (siehe Bedienungsanleitung beschrieben ist.

  • Seite 18: Grundlegende Sicherheitshinweise

    PTB 01 ATEX 2175 Grundlegende Sicherheitshinweise GRUNDLEGENDE SICHERHEITSHINWEISE Explosionsgefahr durch elektrostatische Aufladung! Diese Sicherheitshinweise berücksichtigen keine Bei plötzlicher Entladung elektrostatisch aufgeladener Geräte oder • Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung Personen besteht im EX-Bereich Explosionsgefahr. der Geräte auftreten können. • Durch geeignete Maßnahmen sicherstellen, dass es im EX - Bereich zu keinen elektrostatischen Aufladungen kommen kann. • ortsbezogenen Sicherheitsbestimmungen, für deren Einhaltung, auch in Bezug auf das Montagepersonal, der Betreiber verantwortlich ist. • Die Geräteoberfläche nur durch leichtes Abwischen mit einem feuchten oder antistatischen Tuch reinigen. Allgemeine Gefahrensituationen. Explosionsgefahr! Zum Schutz vor Verletzungen ist zu beachten: • Das Gerät ist Teil eines geschlossenen Systems und darf nicht • Dass die Anlage nicht unbeabsichtigt betätigt werden kann. während des Betriebs demontiert werden. • Installations- und Instandhaltungsarbeiten dürfen nur von auto- risiertem Fachpersonal mit geeignetem Werkzeug ausgeführt...

  • Seite 19: Allgemeine Hinweise

    PTB 01 ATEX 2175 Allgemeine Hinweise ALLGEMEINE HINWEISE EINSATZBEDINGUNGEN DER GERÄTE 4.1. Kontaktadresse 5.1. Einzelmontage, Blockmontage Deutschland Bürkert Fluid Control Systems Die Magnetspulen Typ AC21 sind für Einzelmontage und Blockmontage Sales Center geeignet. Christian-Bürkert-Str. 13-17 D-74653 Ingelfingen 5.2. Einsatztemperaturbereich Tel. + 49 (0) 7940 - 10 91 111 Für jeden Typ den bei den Elektrischen Daten aufgeführten Einsatz- Fax + 49 (0) 7940 - 10 91 448 temperaturbereich beachten. E-mail: info@de.buerkert.com International Die Kontaktadressen finden Sie auf den letzten Seiten der gedruckten Bedienungsanleitung. Außerdem im Internet unter: www.burkert.com 4.2. Gewährleistung Voraussetzung für die Gewährleistung ist der bestimmungs- gemäße Gebrauch des Gerätes unter Beachtung der spezifizierten...

  • Seite 20: Technische Daten

    PTB 01 ATEX 2175 Technische Daten TECHNISCHE DATEN 6.4. Betriebsbedingungen WARNUNG! 6.1. Konformität Explosionsgefahr! Das Gerät ist konform zu den EG-Richtlinien entsprechend der Überschreitung der auf dem Typenschild angegebenen technischen EG-Konformitätserklärung. Daten führt zu hohem Risiko! • Auf dem Typenschild angegebenen technischen Daten keinesfalls 6.2. Normen überschreiten. Durch folgende Normen wird die Konformität mit den EG-Richtlinien erfüllt: • EN 60079-0, EN 60079-11 6.3. Zulassungen Die EG-Baumusterprüfbescheinigung PTB 01 ATEX 2175 wurde von der PTB (Physikalisch Technische Bundesanstalt) Typenschild Bundesallee 100 38116 Braunschweig ausgestellt, die auch die Fertigung auditiert (CE 102). Die EG-Baumusterprüfbescheinigung finden Sie im Internet unter: www.buerkert.de Bild 1:...

  • Seite 21: Typenschild

    PTB 01 ATEX 2175 Technische Daten 6.4.1. Typenschild 6.5. Elektrische Daten IEC EX Zulassungsnummer 6.5.1. Abmessungen der Spule EX-Kennzeichnung, Länge Breite Höhe Masse Elektrischer Temperaturklasse (mm) (mm) (mm) Anschluss PTB Zulassungsnummer 15,5 ohne Angaben ATEX 2175 15,5 JF80 II 2 G Ex ia IIC T6 IEC Ex PTB 06.0102...
  • Seite 22 PTB 01 ATEX 2175 Technische Daten 6.5.2. Einsatz in Temperaturklasse T6 6.5.3. Einsatz in Temperaturklasse T5 Zündschutzart Ex ia, Gasgruppe II C Zündschutzart Ex ia, Gasgruppe II C Temperatur- Max. zul. Montage Max. zul. Temperatur- Max. zul. Montage Max. zul. klasse Umgebungs- Leistung klasse Umgebungs- Leistung temperatur temperatur [°C] [°C] -40 ... +60 -40 ... +75 -40 ... +55 -40 ... +70 -40 ... +50...

  • Seite 23: Sicherheitstechnische Daten

    PTB 01 ATEX 2175 Technische Daten 6.5.5. Sicherheitstechnische Daten Version Wider- Mindest- Mindest- stand klemmen- strom Gruppe: II C R20 [Ω] spannung [mA] Zündschutzart: Ex ia Temperaturklasse: T4, T5 oder T6 Max. zulässige Eingangsspannung (U 35 V Version für EX I / 21 Max. zulässiger Eingangsstrom (I 0,9 A Einsatz mit 300 Ω Versorgungs- Induktivität (L ~ 0 baustein Kapazität (C ): Hochohmige 10,9 EX I / 22 Die maximal zulässigen Spannungen und dazugehörigen...

  • Seite 24: Montage

    PTB 01 ATEX 2175 Montage 6.5.7. Schutzart MONTAGE Schutzart 7.1. Sicherheitshinweise ohne zuge- mit zuge- Elektrischer Anschluss hörigen hörigem GEFAHR! Stecker Stecker Explosionsgefahr! Gerätesteckdosenanschluss nach Das Gerät ist ein geschlossenes System. Es darf nicht demontiert DIN 43650 Form C IP20 IP65 werden. Rundsteckeranschluss M8, 3-polig Gefahr durch elektrische Spannung! 2 eingepresste Einzellitzen, 0,2 mm IP65 • Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten (AWG 24) und vor Wiedereinschalten sichern! Rechtecksteckeranschluss 2-polig • Spannungsführende Klemmen im Klemmenkasten können Strom- schlag, Kurzschluss oder Explosion verursachen. Spannung...

  • Seite 25: Montage Des Typs 6106

    PTB 01 ATEX 2175 Wartung, Fehlerbehebung 7.2. Montage des Typs 6106 WARTUNG, FEHLERBEHEBUNG Einbaulage beliebig. Vorzugsweise mit Magnetsystem oben. 8.1. Sicherheitshinweise Rohrleitungen reinigen. WARNUNG! Einbaulage beliebig → Vorzugsrichtung mit Antrieb oben. Explosionsgefahr durch elektrostatische Aufladung! Schmutzfänger vorschalten Bei plötzlicher Entladung elektrostatisch aufgeladener Geräte oder → Personen besteht im EX-Bereich Explosionsgefahr. Durchflussrichtung beachten! • Durch geeignete Maßnahmen sicherstellen, dass es im EX- Fluidisch anschließen. Bereich zu keinen elektrostatischen Aufladungen kommen kann. Montieren - Schutzleiter immer anschließen! • Die Geräteoberfläche nur durch leichtes Abwischen mit einem feuchten oder antistatischen Tuch reinigen. 7.3. Anschlussarten Verletzungsgefahr bei unsachgemäßen Wartungs-, Reparatur und Instandhaltungsarbeiten! • Die Wartungs- und Instandhaltungsarbeiten am Gerät dürfen nur...

  • Seite 26: Fehlerbehebung

    PTB 01 ATEX 2175 Transport, Lagerung, Verpackung 8.3. Fehlerbehebung TRANSPORT, LAGERUNG, VERPACKUNG Bei Störungen sicherstellen, dass: • das Gerät vorschriftsmäßig installiert wurde, HINWEIS! • der Anschluss ordnungsgemäß ausgeführt wurde, Transportschäden! • das Gerät nicht beschädigt ist, Unzureichend geschützte Geräte können durch den Transport • Spannung und Druck anliegen, beschädigt werden. • die Polarität richtig ist • Gerät vor Nässe und Schmutz geschützt in einer stoßfesten (zur einwandfreien Funktion ist der entsprechende Anschluss an Verpackung transportieren. der Steckerfahne mit „+“ gekennzeichnet), • Eine Über- bzw. Unterschreitung der zulässigen Lagertempe- • die Rohrleitungen frei sind. ratur vermeiden. Falsche Lagerung kann Schäden am Gerät verursachen. • Gerät trocken und staubfrei lagern! • Lagertemperatur. -40 … +55 °C.
  • Seite 27 PTB 01 ATEX 2175 Sommaire 1. LES INSTRUCTIONS DE SERVICE ............. 28 7. MONTAGE ......................36 1.1. Symboles..................28 7.1. Consignes de sécurité ..............36 7.2. Montage du type 6106 ..............37 2. UTILISATION CONFORME............... 29 7.3. Modes de raccordement ..............37 2.1. Limitations ..................29 8. MAINTENANCE, DÉPANNAGE .............. 37 2.2. Homologation EX ................29 8.1. Consignes de sécurité ..............37 3. CONSIGNES DE SÉCURITÉ FONDAMENTALES ......30 8.2. Travaux d’entretien .................37 8.3. Dépannage ..................38 4. INDICATIONS GÉNÉRALES ..............31 4.1. Adresses ..................31...

  • Seite 28: Les Instructions De Service

    PTB 01 ATEX 2175 Les instructions de service LES INSTRUCTIONS DE ATTENTION ! SERVICE Met en garde contre un risque possible ! Les instructions de service décrivent le cycle de vie complet de l’ap- • Le non-respect peut entraîner des blessures légères ou de pareil. Conservez ces instructions de sorte qu’elles soient accessibles moyenne gravité. à tout utilisateur et à disposition de tout nouveau propriétaire. REMARQUE ! Les instructions de service contiennent des informations importantes sur la sécurité ! Met en garde contre des dommages matériels ! Le non-respect de ces consignes peut entraîner des situations • L’appareil ou l’installation peut être endommagé(e) en cas de non-respect. dangereuses. • Les instructions de service doivent être lues et comprises. Désigne des informations supplémentaires importantes, des conseils et des recommandations d’importance. 1.1. Symboles DANGER ! Renvoie à des informations dans ces instructions de service ou dans d’autres documentations.

  • Seite 29: Utilisation Conforme

    PTB 01 ATEX 2175 Utilisation conforme UTILISATION CONFORME 2.1. Limitations Lors de l’exportation du système / de l’appareil, veuillez respecter les L’utilisation non conforme de l’appareil du type 6106 peut pré- limitations éventuelles existantes. senter des dangers pour les personnes, les installations proches et l’environnement. 2.2. Homologation EX • L’appareil sert exclusivement d’électrovanne pour les fluides auto- risés selon la fiche technique et pour l’utilisation dans le groupe L’homologation EX n’est valable que si vous utilisez les modules et II, catégorie 2 G et classe de température T4, T5 ou T6 (voir les composants homologués par Bürkert tel que cela est décrit dans ces indications sur la plaque signalétique). instructions de service. • Le type de protection appliqué est celui de la sécurité intrin- Le type 6106 ne doit être utilisé qu’avec les composants supplémen- sèque Ex « i » pour les bobines avec raccord à connecteur rond...

  • Seite 30: Consignes De Sécurité Fondamentales

    PTB 01 ATEX 2175 Consignes de sécurité fondamentales CONSIGNES DE SÉCURITÉ FONDAMENTALES Risque d’explosion dû à la charge électrostatique ! Ces consignes de sécurité ne tiennent pas compte Il y a risque d’explosion en cas de décharge soudaine d’appareils • Des hasards et des événements pouvant survenir lors du montage, ou de personnes chargés d’électricité statique dans des zones de l’exploitation et de l’entretien des appareils. présentant des risques d’explosion. • Des prescriptions de sécurité locales que l’exploitant est tenu de • Assurez-vous par des mesures appropriées, qu’il ne peut y avoir faire respecter par le personnel chargé du montage. de charges électrostatiques dans de telles zones présentant des risques d’explosion. • Ne nettoyer la surface de l’appareil que par un essuyage léger avec un chiffon humide ou antistatique. Risque d’explosion ! • L’appareil est un système fermé n’autorisant aucune modification. Situations dangereuses d’ordre général. Un appareil ayant déjà été utilisé dans un circuit électrique non EX Pour prévenir les blessures, respecter ce qui suit : « i » ne doit plus être utilisé dans un circuit EX « i » car il ne peut pas • L’installation ne peut pas être actionnée par inadvertance. garantir la sécurité.

  • Seite 31: Indications Générales

    PTB 01 ATEX 2175 Indications générales INDICATIONS GÉNÉRALES CONDITIONS D’UTILISATION DE L’APPAREIL 4.1. Adresses 5.1. Montage individuel, montage dos Allemagne à dos Bürkert Fluid Control Systems Sales Center Seules les bobines magnétiques de type AC21 sont adaptées pour Christian-Bürkert-Str. 13-17 montage individuel et montage dos à dos. D-74653 Ingelfingen Tel. + 49 (0) 7940 - 10 91 111 5.2. Plage de température Fax + 49 (0) 7940 - 10 91 448 d’utilisation E-mail: info@de.buerkert.com Respecter la plage de température d’utilisation indiquée dans les International données électriques pour chaque type.

  • Seite 32: Caractéristiques Techniques

    PTB 01 ATEX 2175 Caractéristiques techniques CARACTÉRISTIQUES 6.4. Conditions d’exploitation TECHNIQUES AVERTISSEMENT ! Risque d’explosion ! 6.1. Conformité Un dépassement des données techniques données sur la plaque L’appareil est conforme aux directives CE conformément à la déclaration signalétique entraîne un risque élevé ! de conformité CE. • Ne dépasser en aucun cas les données techniques données sur la plaque signalétique. 6.2. Normes La conformité avec les directives CE est satisfaite par les normes suivantes : • EN 60079-0, EN 60079-11 6.3. Homologations Le certificat d’essai de modèle type PTB 01 ATEX 2175 a été établi par le Plaque signalétique PTB (Physikalisch Technische Bundesanstalt) Bundesallee 100 38116 Braunschweig qui effectue également l’audit de production (CE 102). Le certificat d’essai de modèle CE se trouve sur Internet sous : www.buerkert.fr Fig.

  • Seite 33: Plaque Signalétique

    PTB 01 ATEX 2175 Caractéristiques techniques 6.4.1. Plaque signalétique 6.5. Caractéristiques électriques N° d’homologation IEC EX 6.5.1. Dimensions de la bobine Identification EX, Longueur Largeur Hauteur Masse Raccordement Classe de température (mm) (mm) (mm) électrique N° d’homologation PTB 15,5 sans indication 15,5 JF80 ATEX 2175 II 2 G Ex ia IIC T6 Chiffrage d’homologation :...
  • Seite 34 PTB 01 ATEX 2175 Caractéristiques techniques 6.5.2. Utilisation dans la classe de 6.5.3. Utilisation dans la classe de température T6 température T5 Type de protection anti-déflagrante Ex ia, Groupe de gaz II C Type de protection anti-déflagrante Ex ia, Groupe de gaz II C Classe de Max. temp. Montage Max. puis- Classe de Max. temp. Montage Max. puis- température ambiante sance admis- température ambiante sance admis- admissible [°C] sible [W] admissible [°C]...

  • Seite 35: Caractéristiques De Sécurité

    PTB 01 ATEX 2175 Caractéristiques techniques 6.5.5. Caractéristiques de sécurité Version Résis- Tension Courant Type tance minimale minimal Groupe : II C R20 aux bornes [mA] Type de protection anti-déflagrante : Ex ia [Ω] Classe de température : T4, T5 ou T6 Tension d’entrée maximale admissible (U 35 V Version utilisant EX I / 21 Courant d’entrée maximal admissible (I 0,9 A un module d’ali- mentation de Inductance (L ): ~ 0 300 Ω...

  • Seite 36: Montage

    PTB 01 ATEX 2175 Montage 6.5.7. Type de protection MONTAGE Type de protection 7.1. Consignes de sécurité sans avec Raccordement électrique connecteur connecteur DANGER ! correspondant correspondant Risque d’explosion ! Raccord par prise d’appareil L’appareil est un système clos. Il ne doit pas être démonté. selon DIN 43650, forme C IP20 IP65 Danger présenté par la tension électrique! Raccord à connecteur rond • Avant d’intervenir dans l’appareil ou l’installation, couper la tension M8, 3 pôles et empêcher toute remise sous tension par inadvertance! 2 Torons simples sertis 0,2 IP65 • Les bornes conductrices de tension du coffret à bornes peuvent mm² (AWG 24)

  • Seite 37: Montage Du Type 6106

    PTB 01 ATEX 2175 Maintenance, dépannage 7.2. Montage du type 6106 MAINTENANCE, DÉPANNAGE Emplacement de montage libre. 8.1. Consignes de sécurité De préférence avec le système magnétique en haut. AVERTISSEMENT ! Nettoyer les tuyauteries. Risque d’explosion dû à la charge électrostatique ! Emplacement de montage libre → Il y a risque d’explosion en cas de décharge soudaine d’appareils Orientation préférentielle avec l’entraînement en haut. ou de personnes chargés d’électricité statique dans des zones Intercaler un collecteur d’impuretés présentant des risques d’explosion. → Respectez le sens du débit ! • Assurez-vous par des mesures appropriées, qu’il ne peut y avoir...

  • Seite 38: Dépannage

    PTB 01 ATEX 2175 Transport, Stockage, Élimination 8.3. Dépannage TRANSPORT, STOCKAGE, ÉLIMINATION Lors d’incidents, s’assurer que : • l’appareil a été installé dans les règles, REMARQUE ! • le raccordement a été correctement effectué, Dommages dus au transport ! • l’appareil n’est pas endommagé, Les appareils insuffisamment protégés peuvent être endommagés • la tension et la pression sont disponibles, pendant le transport. • la polarité est correcte • Transportez l’appareil à l’abri de l’humidité et des impuretés et ( pour permettre un fonctionnement parfait, le raccord corres- dans un emballage résistant aux chocs. pondant sur la barrette de raccordement est identifié par un « + » ), • Evitez le dépassement vers le haut ou le bas de la température • les tuyauteries ne sont pas obstruées. de stockage admissible. Un mauvais stockage peut endommager l’appareil. • Stockez l’appareil au sec et à l’abri des poussières ! • Température de stockage : -40 … +55 °C.
  • Seite 40 www.burkert.com...
