Menü-Übersicht und Parameter
Menü - Puffer
Welche Pumpe wird für den
Puffer verwendet
PWM Einstellung der Pufferpumpe
Minimale Drehzahl der Pufferpumpe
Maximale Drehzahl der Pufferpum‐
pe
Nachlegeberechnung aktiv (Fühler
müssen richtig zugewiesen sein!)
Wird ein Hygiene Speicher verwen‐
det
Volumen des verwendeten Puffer‐
speichers
Pumpenausgang für das Pufferent‐
lastungs Ventil
Ausgang für das Pufferentlastungs
Ventil invertieren
Bedienungsanleitung Lambdatronic SP 3200 | B0750313_de
0.1
Normale
▪ Normale Pumpe
Pumpe
▪ PWM / Umfeldpumpe
▪ PWM / Solarpumpe
▪ PWM Umf. Pumpe + Ventil
▪ 0 – 10V / Umfeldpumpe
▪ 0 – 10V / Solarpumpe
▪ 0 – 10V Umf. Pumpe + Ventil
Eigenschaften des jeweiligen Einstellers:
⇨ Siehe "PWM / 0 - 10V Einstellungen" [Seite 104]
45% Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der
Pumpen gemäß Pumpenhersteller einstellen)
100% Sollte Systembedingt die maximale Drehzahl der Pufferpumpe begrenzt
werden, so kann dies durch verändern des Parameters eingestellt werden.
NEIN Um beim Öffnen der Isoliertür eine Empfehlung für die benötigte Brenn‐
stoffmenge um den Schichtspeicher durchzuladen am Display zu bekom‐
men, muss dieser Parameter auf „JA" gesetzt werden.
NEIN Kommt als Schichtspeicher ein Hygiene-Schichtspeicher (Mutter-Kind-
Speicher) zum Einsatz, so muss dieser Parameter auf „JA" gesetzt wer‐
den.
2000 l Für die Berechnung der Menge an Scheitholz welche für das Durchladen
des Schichtspeichers benötigt wird, muss hier das Volumen des verbau‐
ten Schichtspeichers eingegeben werden.

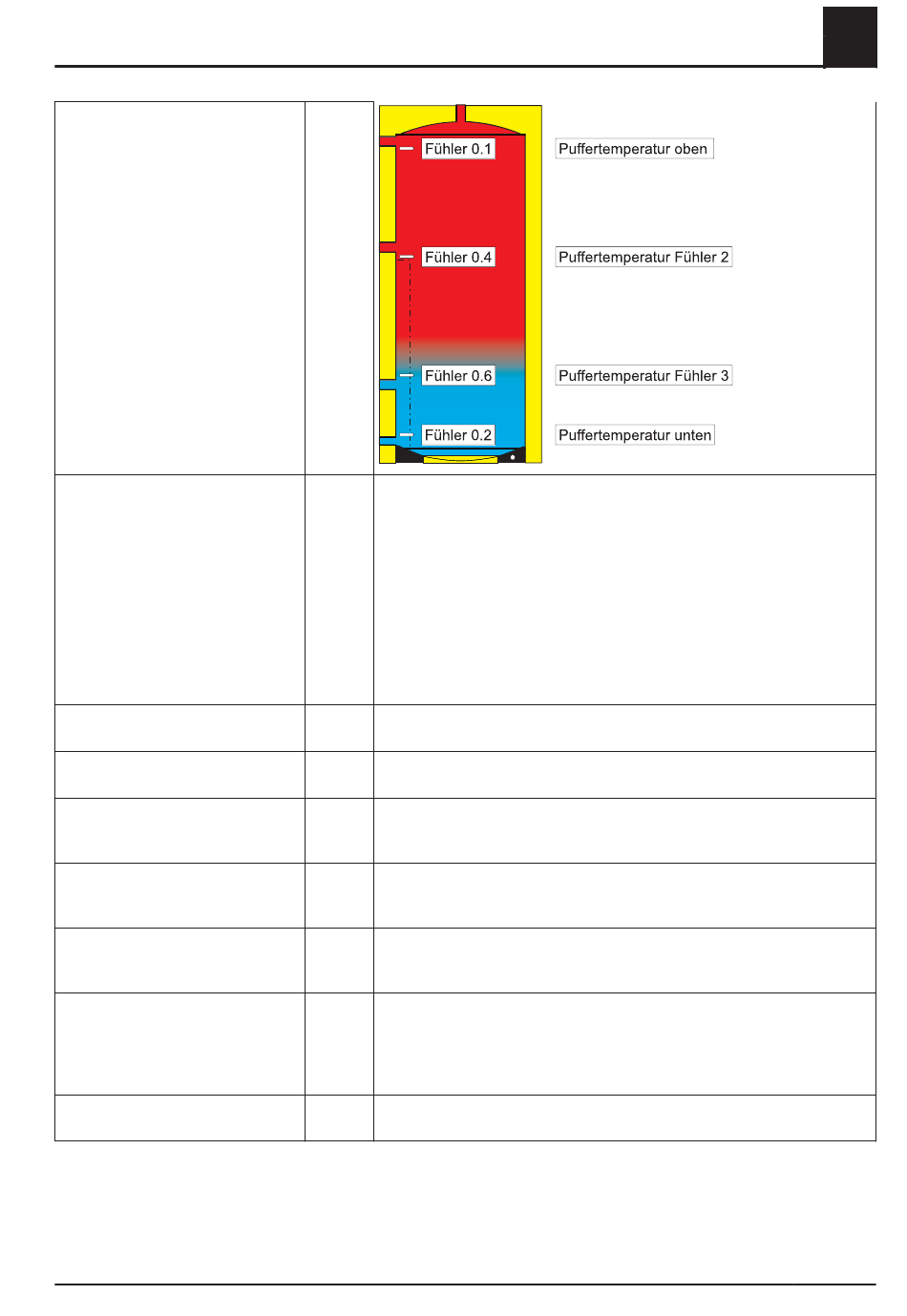

8.1 Bis zum Erreichen einer einstellbaren Temperatur am Pufferspeicher
Oben bleibt dieser Ausgang, damit nur der obere Bereich des Pufferspei‐
chers aufgeheizt werden muss. Ab Erreichen dieser Temperatur wird der
Ausgang inaktiv und das gesamte Puffervolumen steht dem Kessel zur
Verfügung.
NEIN Schaltet das Ventil falsch, so kann mit diesem Parameter die Ansteuerung
angepasst werden.
5
