Elektrischer Anschluss und Verkabelung
Erweiterungsmodule
A A nschluss Pellets-Box Komfort
1
Bedienungsanleitung Lambdatronic SP 3200 | B0750313_de

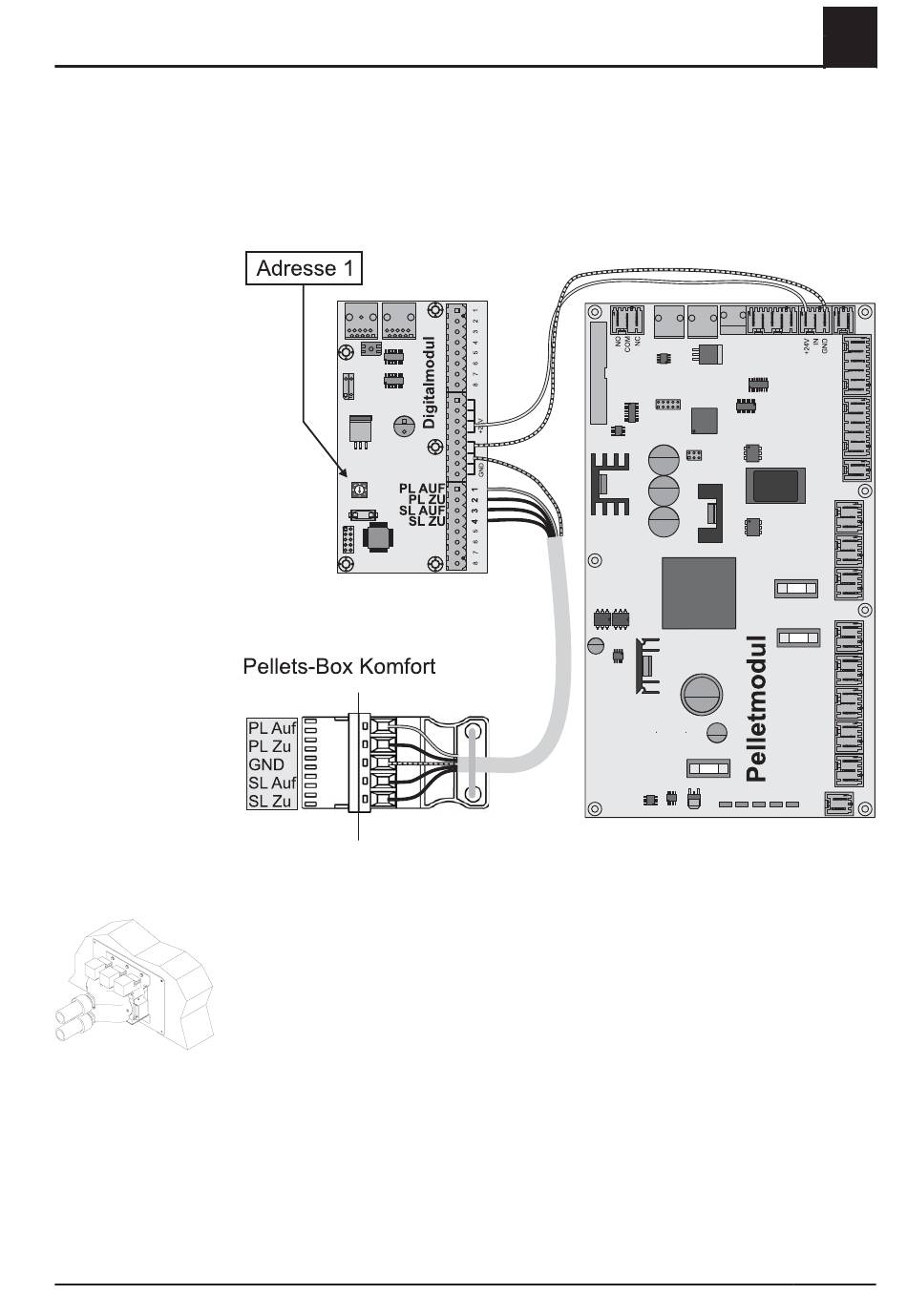

Beim Universalsaugsystem mit automatischer Umschaltung wird die Verbindung der
Pellets-Box mit dem Digitalmodul mittels flexiblem Kabel (5x0.75mm
ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5)hergestellt. Es handelt sich hierbei
um eine 24V-Steuerleitung.
Der Adresswahlschalter des Digitalmoduls ist auf „1" zu stellen.
Zur Kontrolle der Steckerbelegung:
❒ Kontrolle anhand der Platinenbeschriftung durchfühern
➥ Die Stellmotoren (1) der Pellets-Box müssen auf Stellung „R" geschaltet sein!
Die Stellmotoren sind steckerfertig und werden an der Platine angeschlossen.
Alle nötigen Steckklemmen sind im Lieferumfang der Pellets-Box enthalten!
2
