Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

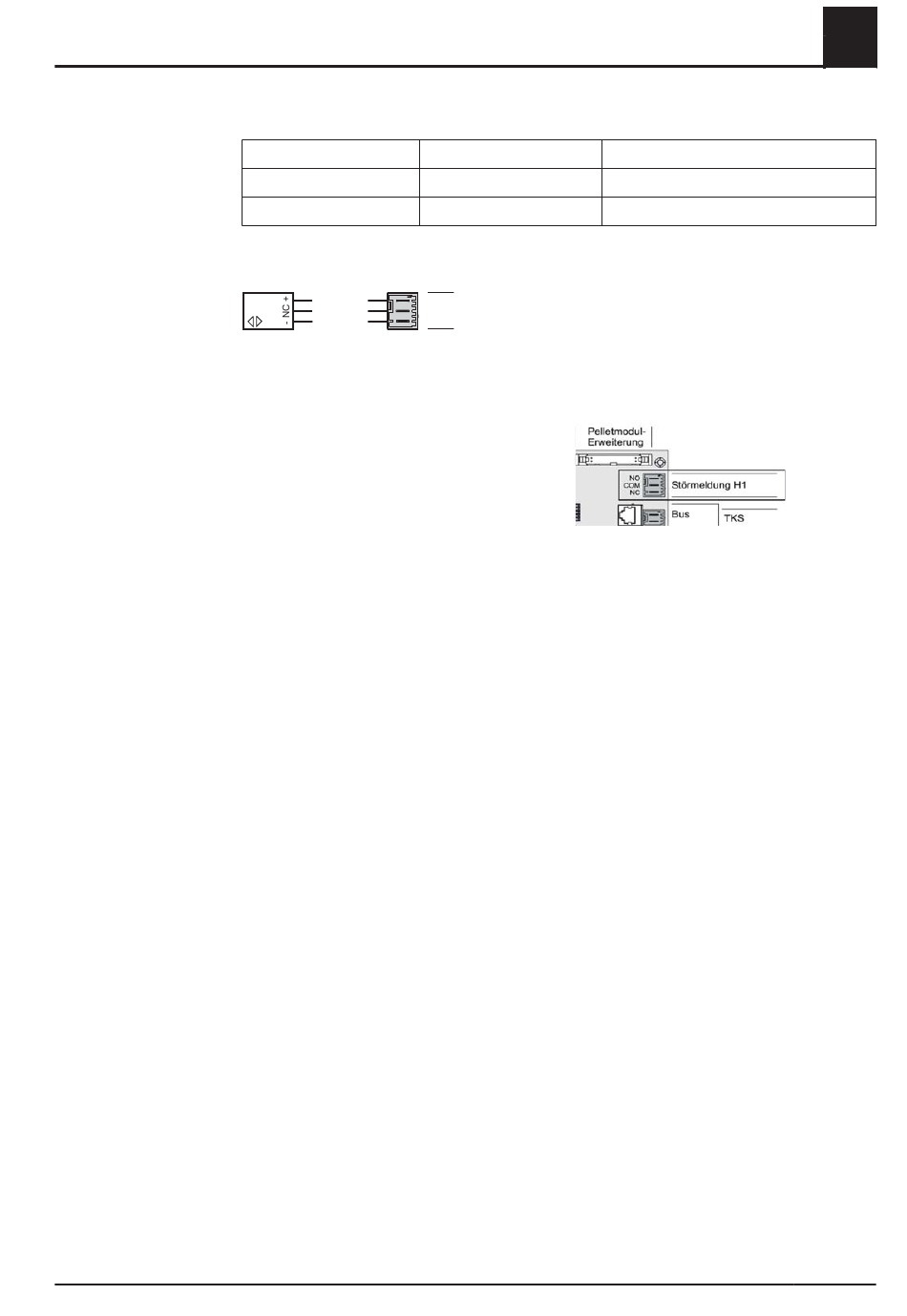

Störmeldekontakt (am Pelletsmodul)
Bedienungsanleitung Lambdatronic SP 3200 | B0750313_de
S S icherungen
F1
F2
F3
Anschlussbelegung Niveau Max S1 und Niveau Min S4
braun
weis
blau
❒ Der schwarze Draht des Sensors wird nicht verwendet!
Für die Ansteuerung externer Warneinrichtun‐
gen (Signallampe, Signalhorn,
SMS-Box,...) stehen zwei potentialfreie Schalt‐
kontakte zur Verfügung („normal open" und
„normal closed").
Tritt eine Störung auf, werden beide Kontakte
angesteuert, wobei „normal open" als Schließer-
Kontakt und „normal closed" als Öffner-Kontakt
ausgeführt sind.
❒ Maximale Belastung des Kontaktes: 1A
3.15 AT
10 AT
10 AT
+24V
IN
GND
24V
Stokermotor, Gebläse
Sauger
