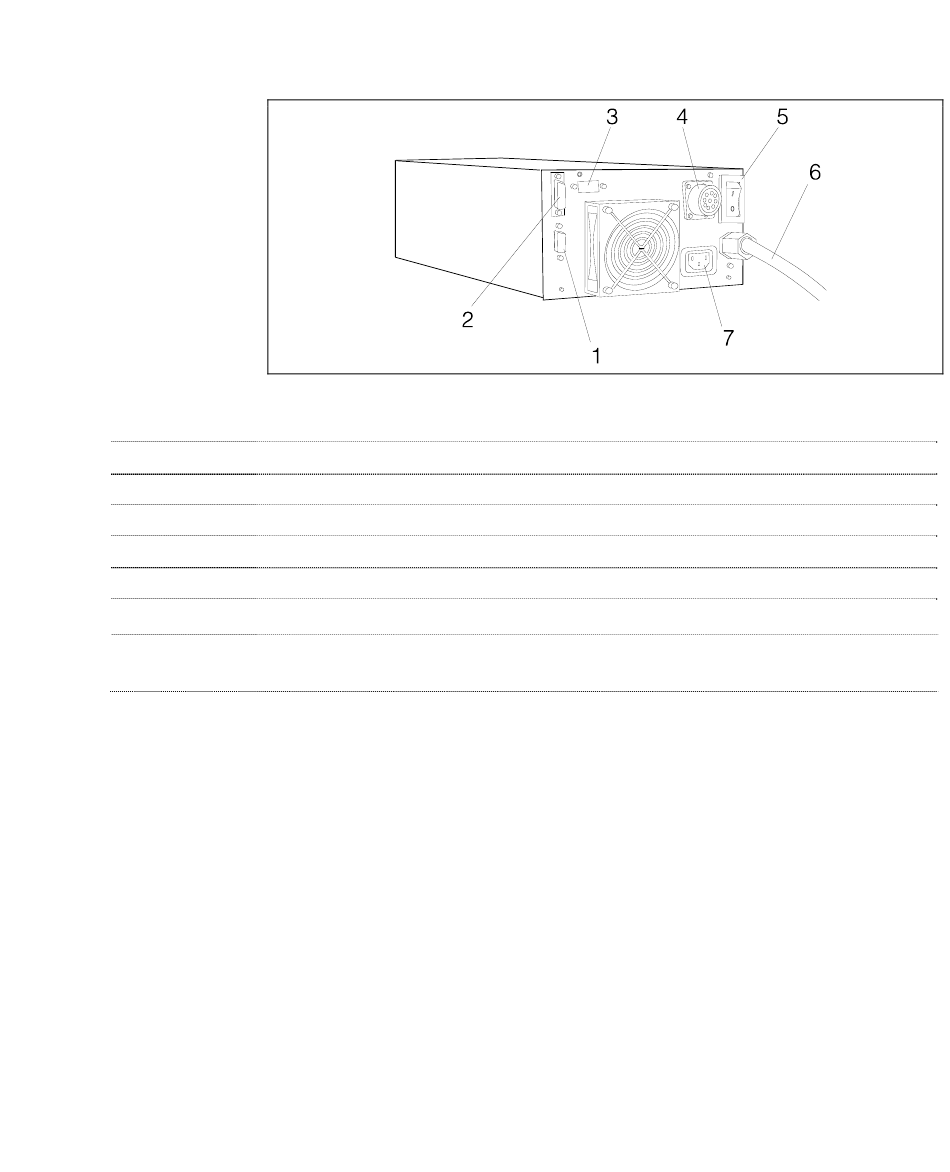

Slika 3
1 Vhodni konektor logičnih signalov (spajalni konektor ima ustrezni zapiralni mostiček).
2 Izhodni konektor logičnih signalov in za preverjanje toka črpalke ter frekvence.
3 Prostor za konektor serijskih komunikacijskih vrat RS 232, RS 422, RS 485 (kot opcija).
4 Konektor črpalke.
5 Splošni magnetotermični vtikač.
6 Napajalni kabel.
7 Izhodni konektor moči (120 Vac 1A) za napoj hladilnega ventilatorja črpalke in dodatne
naprave (vent device, rele za aktiviranje primarne črpalke, itd.).
Turbo-V 2000HT Controller User Manual / 87-900-913-01
Ozadnja plošča controllerjev 969-9462 in 969-9562
