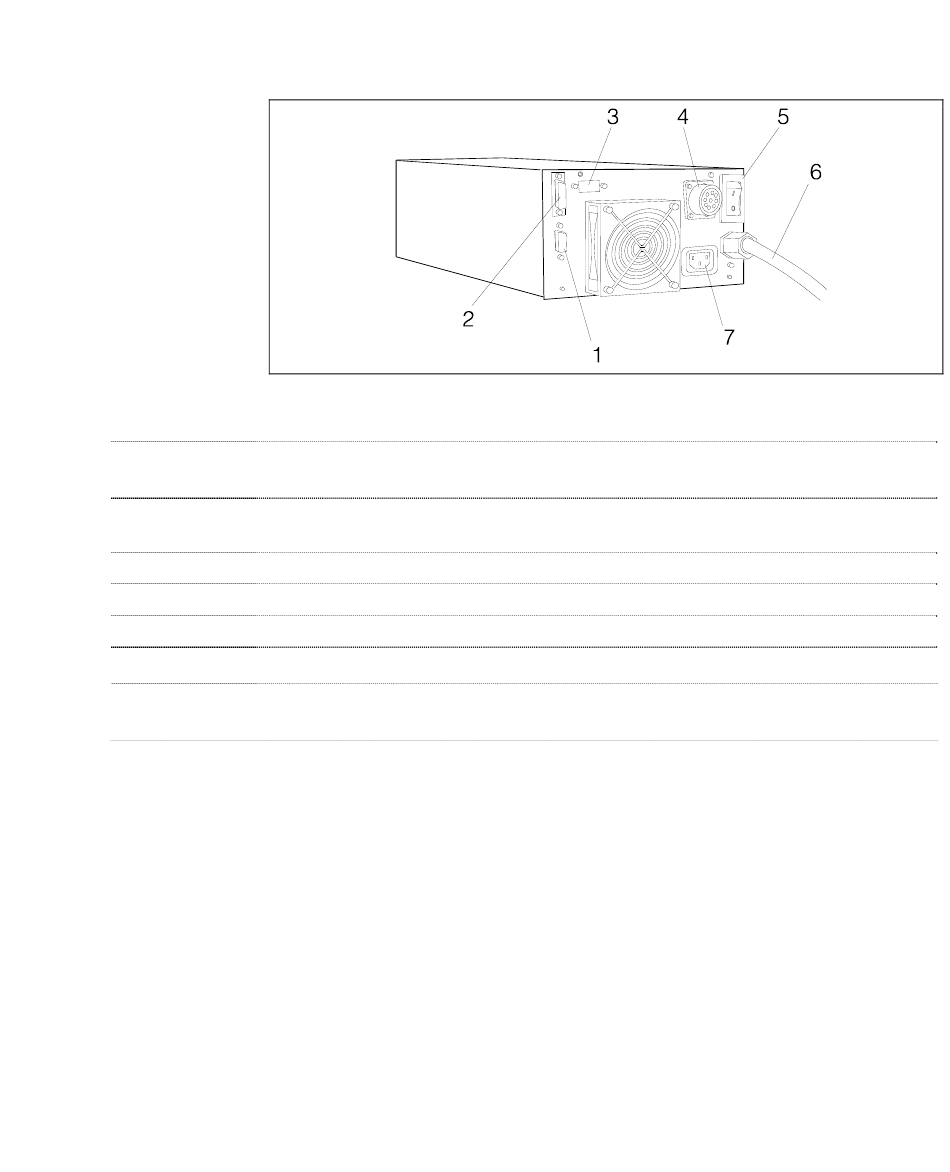

Figur 3
1 Inngangskontakt for logiske signaler (tilkoplings-kontakten leveres med spesiell
lukkebrygge).
2 Utgangskoplingsstykke for logiske signal og signaler for kontroll av pumpens strøm og
frekvens.
3 Åpning for seriekanalens koplingsstykke RS 232, RS 422, RS 485 (levert som tilbehør).
4 Pumpens koplingsstykke.
5 Termomagnetisk hovedbryter.
6 Nettkabel.
7 Effektutgangens koplingsstykke (120 Vac, 1 A) for forsyning av pumpens kjølevifte og
tilbehørsanord-ningene (avluftingsutstyr, primærpumpens startrelè osv.).
Turbo-V 2000HT Controller User Manual / 87-900-913-01
Bakpanelet på styreenheten 969-9462 og 969-9562
Instruksjon Manual
(O)
9
Bruk
133/306
