QUADRO ELETTRICO - SCHALTTAFEL
PANEL BOARD - TABLEAU ELECTRIQUE
D1597
D1603
IMBALLO - VERPACKUNG
PACKAGING - EMBALLAGE
mm
A
B
C
MB4-6
2120 1175 1005
kg
D36

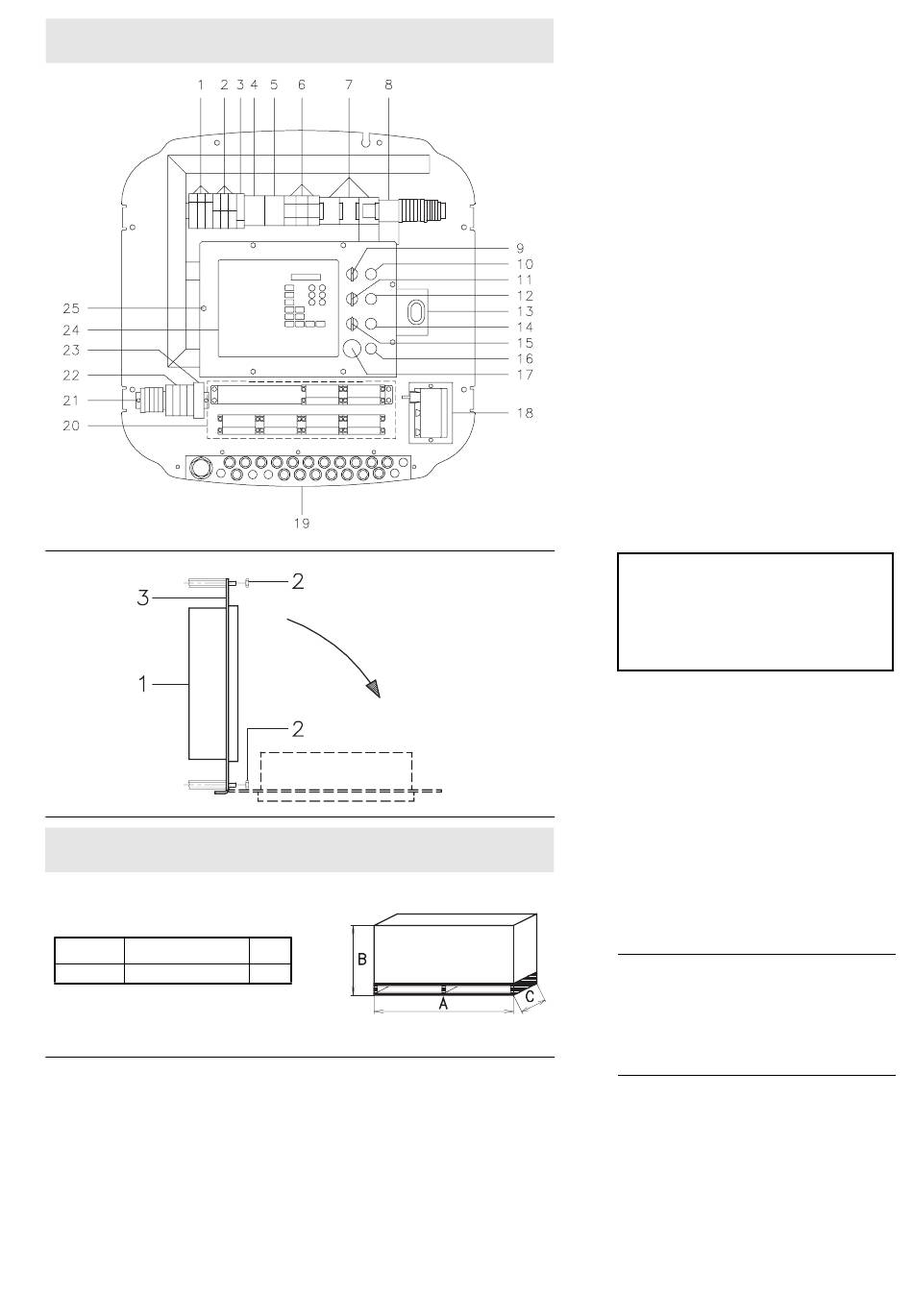

DESCRIZIONE QUADRO ELETTRICO (A)
1 Portafusibili motore ventilatore
2 Portafusibili motore pompa
3 Portafusibile per ausiliari
4 Contattore ausiliario per funzionamento a
5 Contattore ausiliario per funzionamento a
6 Relè
7 Avviatore stella/triangolo
8 Avviatore motore pompa
9 Selettore spento-automatico-manuale
10 Segnalazione luminosa tensione ausiliari
11 Selettore aumento-diminuzione potenza
12 Segnalazione luminosa bruciatore in marcia
13 Apparecchiatura elettrica
14 Segnalazione luminosa blocco motori
15 Selettore funzionamento olio o gas
16 Segnalazione luminosa blocco bruciatore e
17 Pulsante di emergenza
18 Trasformatore d'accensione
19 Piastra passacavi Pg 29 e Pg 11 per collega-
20 Spine-prese codificate di collegamento
21 Morsettiera alimentazione principale
22 Uscita relè contatti puliti
23 Relè sequenza fase
24 Dispositivo di taratura a camma elettronica
25 Dadi per la rimozione del pannello porta
(A)
Per agevolare la manutenzione al quadro elet-
trico è possibile ribaltare il pannello che
sostiene il dispositivo di controllo ed i pulsanti
1)(B). Per effettuare questa operazione occorre
togliere i dadi 2)(B) che fissano il pannello 3)(B)
e ribaltare lo stesso come in fig. (B).
Riavvitare a mano i dadi dei sostegni inferiori
(B)
per fissare il pannello nella nuova posizione.
Vi sono due possibilità di blocco del bruciatore:
Blocco apparecchiatura: l'accensione della
spia sul pannello 10)(A) avverte che il bruciatore
è in blocco.
Per sbloccare premere il pulsante di sblocco
16)(A).
Blocco motori: per sbloccare premere i pul-
santi dei relè termici 7) - 8)(A).
IMBALLO - PESO (C) - misure indicative
•
pedana in legno particolarmente adatta ai car-
relli elevatori. Le dimensioni di ingombro
dell'imballo sono riportate nella tabella (C).
•
(C)
indicato nella tabella (C).
CORREDO
1 - Guarnizione per flangia rampa gas
8 - Viti per fissare la flangia gas M 16 x 50
1 - Schermo termico
4 - Viti per fissare la flangia del bruciatore alla
2 - Tubi flessibili
2 - Nipples per tubi flessibili con guarnizioni
1 - Istruzione
1 - Catalogo ricambi
14
gas
olio
(azionare solo a bruciatore spento)
pulsante luminoso di sblocco
menti interni ed esterni
camma elettronica
NOTA.
In caso di manutenzione (sostituzione
motore o girante) la piastra 19)(A) è
asportabile, le spine-prese 20)(A) codifi-
cate permettono la separazione senza
operazione di scablatura.
L' imballo del bruciatore appoggia su una
Il peso del bruciatore completo di imballo è
caldaia: M 20 x 70
