Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento
Installatie-, gebruiks- en onderhoudsvoorschriften
Oδηγίες εγκατάστασης, χρήσης και συντήρησης

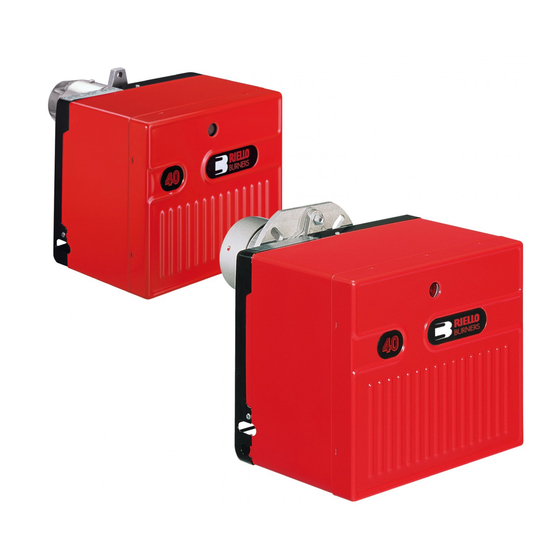

Öl-Gebläsebrenner
D
Brûleur fioul
F
Oil burner
GB
Quemador de gasóleo
E
Stookoliebrander
NL
Καυστήρας Πετρελαίου
GR
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una etapa
Eentrapsbranders
Μονοβάθμιοι
CODE - CÓDIGO
ΚΩΔΙΚΟΣ
3747412
MODELL - MODELE - MODEL
MODELO - ΜΟΝΤΕΛΟ
G20
TYP - TYPE
TIPO - ΤΥΠΟΣ
474T1
2902353 (5) - 01/2008
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello Riello 40 G20
Inhaltszusammenfassung für Riello Riello 40 G20
- Seite 1 Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Instrucciones para la instalación, uso y mantenimiento Installatie-, gebruiks- en onderhoudsvoorschriften Oδηγίες εγκατάστασης, χρήσης και συντήρησης Öl-Gebläsebrenner Brûleur fioul Oil burner Quemador de gasóleo Stookoliebrander Καυστήρας Πετρελαίου Einstufiger Betrieb Fonctionnement à...
-
Seite 2: Technische Merkmale
DEUTSCH TECHNISCHE MERKMALE 474T1 ÷ 213 kW ÷ 18 kg/h Feuerungswärmeleistung - Durchsatz 95 – Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm Stromversorgung Einphase, 230 V ± 10% 50Hz Motor Stromaufnahme 1,4 A – 2750 U/min – 288 rad/s 5 μF Kondensator Zündtransformator... - Seite 3 ARBEITSFELD Heizöldurchsatz - kg/h 230 Brennerleistung - kW D5282 ABMESSUNGEN Flansch Brenner D5283 2353...
- Seite 4 INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 4).
-
Seite 5: Ölversorgungsanlage
ÖLVERSORGUNGSANLAGE Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. -
Seite 6: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG Nulleiter nicht mit der Phase verwechseln. Schalter mit Sicherung 6A max. Regelungthermostat Begrenzer Äußere Störlampe (230V - 0,5A max.) Klemmleiste des Steuergeräts 530SE Ventil Schwarz Kondensator Motor D5228 BEMERKUNGEN – Leiterdurchmesser 1 mm – Die vom Installateur ausgeführten elek- trischen Verbindungen müssen den diesbez- üglichen Landesbestimmungen... -
Seite 7: Einstellung Der Brennerleistung
EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes und der Luftklappe gemäß... -
Seite 8: Luftklappeneinstellung
Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehrheit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen: RECHTSDREHUNG: (Zeichen +) Um die im Feuerraum eingeführte Luftmenge zu erhöhen und deren Druck zu verringern. -
Seite 9: Den Elektrodenstock Bis Zum Anschlag Ausfahren
Es ist wichtig zu beachten, dass der Luftstrom des PLATTE Gebläserades verschieden ist, je nachdem der Brenner mit oder ohne Haube betrieben wird. Daher wird empfohlen, wie folgt vorzugehen: – die Luftklappe einstellen, wie auf der Tabelle (4) beschrieben; – die Brennerhaube, der Einfachheit halber, nur mit der oberen Schraube festziehen;... -
Seite 10: Brennereinstellungen Um Bei Brennerstart Ein Flammena- Briss Zu Verhindern
BRENNEREINSTELLUNGEN UM BEI BRENNERSTART EIN FLAMMENA- BRISS ZU VERHINDERN RICHTIGE ELEKTRODENEINSTELLUNG DEN ELEKTRODENSTOCK BIS ZUM ANSCHLAG AUSFAHREN 4 ± 0,3 mm D5288 6,5 ± 0,5 mm DÜSE: ZERSTÄUBUNSWINKEL Wählen den Sprühwinkel 60°. PUMPENDRUCK - EINSTELLUNG Die Ölpumpe wird in der Fabrik auf 12 bar eingestellt. Bei Heizöltemperaturen unter + 5 °C den Druck auf 14 bar einstellen. -
Seite 11: Donnees Techniques
FRANÇAIS DONNEES TECHNIQUES TYPE 474T1 ÷ 213 kW ÷ 18 kg/h Puissance thermique – débit – Combustible F.O.D., viscosité max. à 20 °C: 6 mm ± 10% Alimentation électrique Monophasée, 230 V 50Hz Moteur Courant absorbé 1,4 A – 2750 t/min – 288 rad/s 5 μF Condensateur Transformateur d’allumage... -
Seite 12: Plage De Travail
PLAGE DE TRAVAIL Débit fioul - kg/h 230 Puissance thermique - kW D5282 DIMENSIONS Bride Brûleur D5283 2353... -
Seite 13: Installation
INSTALLATION FIXATION A LA CHAUDIERE Insérer sur la bride (1) la vis et deux écrous, (voir fig. 2). Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 3). Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig. -
Seite 14: Installations Hydrauliques
INSTALLATIONS HYDRAULIQUES Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué. Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe. IMPORTANT La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A), (voir figure ci-contre). - Seite 15 RACCORDEMENTS ELECTRIQUE 230V 50Hz ATTENTION Ne pas inverser le neutre avec la phase. Interrupteur avec fusible 6A max. Thermostat de réglage Thermostat maxi avec réarmement manuel Signalisation de sécurité extérieure (230V - 0,5A max.) Bornier de la boîte de contrôle 530SE Noir Condensateur Moteur...
- Seite 16 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière. Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage de la tête de combustion, le réglage du volet d’air, sur la base du tableau ci-dessous.
- Seite 17 Les réglages de la tête de combustion indiqués dans le tableau sont valables dans la majorité des cas. L’adaptation du débit du ventilateur à l’installation n’est faite, normalement, que par le volet d’air. Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête de combustion, agir sur la tige (1) au moyen d’une clef de 6 mm (2) de façon suivante: TOURNER VERS LA DROITE: (signe +)
-
Seite 18: Programme De Mise En Marche
Il est important de tenir compte que l’air soufflé par le ventilateur diffère selon que le capot est monté ou PANNEAU non sur le brûleur. Il faut donc procéder comme suit: – régler le volet d’air comme indiqué dans le tableau (4); –... - Seite 19 REGLAGES POUR EVITER LE DECROCHAGE DE LA FLAMME AU DEMAR- RAGE DU BRULEUR POSITION CORRECTE DES ELECTRODES ARRIERER LE SUPPORT ELECTRODES JUSQU’AU 4 ± BOUT 0,3 mm D5288 6,5 ± 0,5 mm GICLEUR: ANGLE DE PULVERISATION Préférer l’angle de 60°. REGLAGE DE LA POMPE La pompe sort d’usine réglée à...
-
Seite 20: Technical Data
ENGLISH TECHNICAL DATA TYPE 474T1 Thermal power – output 95 – 213 kW – 8 – 18 kg/h Fuel Gas oil, max. viscosity at 20 °C: 6 mm /s (1.5 °E) ± 10% Electrical supply Single phase, 230 V 50Hz Motor Run current 1.4 A –... -
Seite 21: Overall Dimensions
WORKING FIELD Fuel output - kg/h 230 Thermal power - kW D5282 OVERALL DIMENSIONS Flange Burner D5283 2353... - Seite 22 INSTALLATION BOILER FIXING Put on the flange (1) the screw and two nuts, (see fig. 2). Widen, if necessary, the insulating gasket holes (5), (see fig. 3). Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig.
-
Seite 23: Hydraulic Systems
HYDRAULIC SYSTEMS Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruc- tion would cause the pump seals to break. WARNING The pump is supplied for use with a two pipe system. For use on a one pipe system, it is necessary to remove the by-pass screw (A), (see figure). -
Seite 24: Electrical Wiring
ELECTRICAL WIRING 230V 50Hz WARNING Do not exchange the neutral with the phase. Switch with fuse 6A max. Regulating thermostat Limit thermostat with manual resetting Remote lock-out lamp (230V - 0.5A max.), if required Terminal block of control-box 530SE Valve Black Capacitor Motor... -
Seite 25: Combustion Adjustment
COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjust- ment and testing must be carried out observing the instruction manual of the boiler, including verifica- tion of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. - Seite 26 Combustion head settings indicated in the schedule are valid for most cases. The setting of the fan output according to the installation should normally be done only through the air damper. Should one subsequently want to retouch also the setting of the combustion head, with the burner running, operate on the rod (1) with a 6 mm spanner (2) as follows: TURN TO THE RIGHT: (sign In order to increase the volume of air entering the combustion chamber and thus diminishing its pres-...
-
Seite 27: Burner Start-Up Cycle
It is important to take account of the fact that the air output of the fan differs according to whether the PANEL burner has its metal cover fitted or not. Therefore we recommended to proceed as follows: – adjust the air damper as indicated in the schedule (4); –... -
Seite 28: Combustion-Head Setting
ADJUSTMENTS, TO AVOID FLAME - DETACHMENT, AT BURNER - IGNITION CORRECT POSITIONING OF THE ELECTRODES MOVE THE ELECTRODE HOLDER BACKWARDS TO 4 ± THE END 0.3 mm D5288 6.5 ± 0.5 mm NOZZLE: ATOMIZING ANGLE Choose 60° nozzle. PUMP - SETTING The pump is factory set, at a pressure of 12 bar. -
Seite 29: Características Técnicas
ESPA Ñ CARACTERÍSTICAS TÉCNICAS TIPO 474T1 ÷ 213 kW ÷ 18 kg/h Potencia térmica - Caudal – Combustible Gasóleo, viscosidad máx. a 20 °C: 6 mm /s (1,5° E) ± 10% Alimentación eléctrica Monofásica, 230 V 50Hz Motor 1,4 A absorbidos – 2750 rpm – 288 rad/s 5 μF Condensador Transformador de encendido... -
Seite 30: Campo De Trabajo
CAMPO DE TRABAJO Caudal de gasóleo - kg/h 230 Potencia térmica - kW D5282 DIMENSIONES Brida Quemador D5283 2353... -
Seite 31: Instalación
INSTALACIÓN FIJACIÓN A LA CALDERA • Introduzca en la brida (1) el tornillo y las dos tuercas, (ver fig. 2). • Ensanche, si es necesario, los agujeros de la protección aislante (5), (ver fig. 3). • Fije a la portezuela de la caldera (4) la brida (1) mediante los tornillos (2) y (si es necesario) las tuercas (3) interponiendo la protección aislante (5), (ver Fig. - Seite 32 INSTALACIONES HIDRÁULICAS Atención: antes de poner en funcionamiento el quemador hay que asegurarse de que el tubo de retorno del combustible no esté obstruido. Una contrapresión excesiva causaría la rotura del órgano de estanquidad de la bomba. ATENCIÓN La bomba está prevista para funcionar en bitubo. Para el funcionamiento monotubo se debe quitar el tornillo de by- pass (A), (ver la figura).
-
Seite 33: Instalación Eléctrica
INSTALACIÓN ELÉCTRICA 230V 50Hz ATENCIÓN No intercambie el neutro con la fase Interruptor con fusible máx Termóstato de regulación Termóstato de máxima con rearme manual Señalización de bloqueo exterior (230V - 0,5A máx.) Regleta de conexión caja de control 530SE Negro Condensador Motor... -
Seite 34: Regulación De La Combustión
REGULACIÓN DE LA COMBUSTIÓN Conforme a la Directiva de rendimiento 92/42/CEE, la aplicación del quemador en la caldera, la regu- lación y el ensayo tienen que ser efectuados como indicado en el manual de instrucciones de la misma caldera, incluido el control de la concentración de CO y CO en los humos, su temperatura y la tem- peratura media del agua de la caldera. - Seite 35 Las regulaciones del cabezal indicadas en la tabla son adecuadas para la mayoría de los casos. Generalmente, la adaptación del caudal del ventilador a la instalación se debe efectuar sólo con el registro de aire. Si desea modificar también la regulación del cabezal, con el quemador en funcionamiento, regule la varilla (1) con una llave 6 mm (2) de la siguiente manera: GIRE HACIA LA DERECHA: (signo +) Para aumentar la cantidad de aire introducido en la cámara de combustión y disminuir su presión.
-
Seite 36: Posicionamiento De Los Electrodos
Es importante tener en cuenta que el caudal de aire del ventilador es diferente según si el quema- PANEL dor tiene montado o no el envolvente. Por lo tanto, es oportuno proceder de la siguiente manera: – regule el registro como indicado en la tabla (4, pág. 5) –... - Seite 37 REGULACIÓN PARA EVITAR EL DESPRENDIMIENTO DE LA LLAMA DURANTE EL ENCENDIDO DEL QUEMADOR 1) POSICIÓN CORRECTA DE LOS ELECTRODOS DESPLACE HACIA ATRÁS EL PORTAELECTRODO 4 ± HASTA EL TOPE 0,3 mm D5288 6,5 ± 0,5 mm 2) BOQUILLA: ÁNGULO DE PULVERIZACIÓN Es preferible el ángulo 60°.
-
Seite 38: Technische Gegevens
NEDERLANDS TECHNISCHE GEGEVENS TYPE 474T1 ÷ 213 kW ÷ 18 kg/h Thermisch vermogen - debiet – Brandstof Stookolie, max. viscositeit bij 20°C: 6 mm /s (1,5 °E) Elektrische voeding Monofasig, 230 V ± 10% 50Hz Motor Opgenomen stroom 1,4 A – 2750 t/min – 288 rad/s 5 μF Condensator Ontstekingstransfo... - Seite 39 WERKINGSVELD Oliedebiet - kg/h 230 Thermisch vermogen - kW D5669 AFMETINGEN Flens Brander D5283 2353...
- Seite 40 INSTALLATIE BEVESTIGING OP DE KETEL Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 2). Indien nodig, de gaten in de flensdichting (5) vergroten, (zie fig. 3). Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren (3) en voeg de flensdichting (5) ertussen, (zie fig.
-
Seite 41: Hydraulische Installatie
HYDRAULISCHE INSTALLATIE Opgelet: vooraleer de brander te starten, controleren of de terugloopbuis niet verstopt is, want daar- door zou de dichting van de pomp beschadigd kunnen worden. OPGELET De pomp is voorzien voor een installatie met twee leidingen. Verwijder de by-pass schroef (A) bij werking met één leiding. (Zie figuur hiernaast). -
Seite 42: Elektrische Aansluitingen
ELEKTRISCHE AANSLUITINGEN 230V 50Hz OPGELET Nulleider en fase niet omwisselen Schakelaar met zekering 6A max. Regelthermostaat Max. thermostaat met manuele herbewapening Uitwendige veiligheidsignalisatie (230V - 0,5A max.) Klemmenbord van de controledoos 530SE Klep Zwart Condensator Motor Zwart D5228 NOOT – Doorsnede van de geleiders 1 mm –... -
Seite 43: Regeling Verbranding
REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de toepassing van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO concentratie en de rookgassen, de temperatuur van de rook- gassen en de gemiddelde temperatuur van het water van de ketel. - Seite 44 De regeling van de branderkop, zoals in de tabel is aangegeven, geldt in de meeste gevallen. Het ventilatordebiet wordt slechts bereikt door de luchtklep. De branderkop eventueel bijstellen door met een Engelse sleutel van 6 mm (2) aan de stang (1) te draaien.
- Seite 45 Hou er rekening mee dat de aangeblazen lucht van PANEEL de ventilator verschilt naargelang de kap al dan niet gemonteerd is. Men moet dus als volgt te werk gaan: – de luchtklep regelen zoals in de tabel (4) is aange- geven;...
- Seite 46 REGELING OM EEN ONSTABIELE VLAM TE VERMIJDEN BIJ STARTEN VAN DE BRANDER 1) JUISTE STAND VAN DE ELEKTRODEN ELEKTRODENHOUDER TOT TEGEN DE NOK SCHUIVEN 4 ± 0,3 mm D5288 6,5 ± 0,5 mm 2) SPROEIER: VERSTUIVINGSHOEK Liefst een hoek van 60° gebruiken. 3) REGELING VAN DE POMP De pomp verlaat de fabriek en is voorgeregeld op 12 bar.
-
Seite 47: Τεχνικα Χαρακτηριστικα
EΛΛHNIKA ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΥΠΟΣ 474T1 Θερμική ισχύς – παροχή 95 – 213 kW – 8 – 18 kg/h Καύσιμο Πετρέλαιο diesel μεγίστης ρευστότητας 6 mm /s στους 20° C Ηλεκτρική παροχή Μονοφασική , 230 V ± 10% ~ 50 Hz Κινητήρας... - Seite 48 ΠΕΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Παροχή – kg/h θερμική ισχύς - kW D5282 ΔΙΑΣΤΑΣΕΙΣ Φλάντζας Καυστήρα D5283 2353...
- Seite 49 ΕΓΚΑΤΑΣΤΑΣΗ ΣΤΕΡΕΩΣΗ ΣΤΟΝ ΛΕΒΗΤΑ Τοποθετήστε τη φλάντζα (1) τη βίδα και τα δύο παξιμάδια, (βλέπε Εικ. 2). Διευρύνετε, αν είναι απαραίτητο, τις οπές του μονωτικού πετάσματος (5), (βλέπε Εικ. 3). Στερεώστε στο πορτάκι του λέβητα (4) τη φλάντζα (1) με τις βίδες (2) και (αν είναι απαραίτητο) τα παξιμάδια (3) τοποθετώντας...
- Seite 50 ΤΡΟΦΟΔΟΤΗΣΗ ΚΑΥΣΙΜΟΥ Προσοχή: Πριν εκκινήσετε τον καυστήρα βεβαιωθείτε ότι η γραμμή επιστροφής του καυσίμου δεν είναι κλειστή από οποιαδήποτε αιτία, αλλιώς θα καταστρέψετε την τσιμούχα της αντλίας. ΠΡΟΣΟΧΗ Η αντλία είναι φτιαγμένη για δισωλήνια τροφοδοσία. Για μονοσωλήνια τροφοδότηση είναι αναγκαίο να ξεβιδώσετε την τάπα επιστροφής, να...
-
Seite 51: Ηλεκτρικη Συνδεσμολογια
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ 230V ~ 50Hz ΠΡΟΣΟΧΗ: Μην αλλάζετε τη φάση με τον ουδέτερο L = φάση Ασφαλειοδιακόπτης Ν = ουδέτερος 6A max. Θερμοστάτης ρυθμίσεως Θερμοστάτης μεγίστου ορίου με χειροκίνητη επαναφορά Ενδεικτική λυχνία (230V - 0,5A max.), βλάβης (αν απαιτείται) Τερματική βάση Πίνακα... - Seite 52 ΡΥΘΜΙΣΗ ΚΑΥΣΗΣ Σε συμφωνία με την οδηγία απόδοσης 92/42/EOK της Ευρωπαϊκής Ένωσης η εφαρμογή του καυστήρα στο λέβητα, η ρύθμιση και ο έλεγχος του θα πρέπει να γίνει λαμβάνοντας υπ’ όψιν τις οδηγίες εγκατάστασης του λέβητα καθώς και τη συγκέντρωση CO και CO στα...
- Seite 53 Οι ρυθμίσεις της κεφαλής καύσεως βάση του παραπάνω πίνακα καλύπτουν τις περισσότερες περιπτώσεις. Η ρύθμιση της παροχής αέρα γίνεται μόνο από το τάμπερ αέρος. Αν θέλετε να επέμβετε στη ρύθμιση της κεφαλής καύσεως ενώ ο καυστήρας βρίσκεται εν λειτουργία, περιστρέφετε τη ράβδο (1) με ένα γερμανικό...
- Seite 54 Είναι σημαντικό να λαμβάνεται υπόψη ότι η παροχή αέρα του ανεμιστήρα, διαφέρει ανάλογα με το αν ο ΠΑΝΕΛ καυστήρας έχει τοποθετημένο ή όχι το κάλυμμα. Κατά συνέπεια είναι σκόπιμο να ενεργήσετε ως εξής: – Ρυθμίστε το τάμπερ όπως στον πίνακα (σελ. 4). –...
- Seite 55 ΡΥΘΜΙΣΕΙΣ ΓΙΑ ΤΗΝ ΑΠΟΦΥΓΗ ΞΕΚΟΛΛΗΜΑΤΟΣ ΤΗΣ ΦΛΟΓΑΣ, ΣΤΗ ΦΑΣΗ ΕΝΑΥΣΗΣ ΔΙΟΡΘΩΣΤΕ ΤΗ ΘΕΣΗ ΤΩΝ ΗΛΕΚΤΡΟΔΙΩΝ ΜΕΤΑΚΙΝΗΣΤΕ ΤΟ ΣΤΗΡΙΓΜΑ ΗΛΕΚΤΡΟΔΙΟΥ ΠΡΟΣ ΤΑ ΠΙΣΩ 4 ± 0,3 mm ΜΕΧΡΙ ΤΕΡΜΑ D5288 6,5 ± 0,5 mm ΜΠΕΚ: ΓΩΝΙΑ ΨΕΚΑΣΜΟΥ Επιλέξτε μπεκ 60°. ΡΥΘΜΙΣΗ ΑΝΤΛΙΑΣ Η...
- Seite 56 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.rielloburners.com Änderungen vorbehalten! - Sous réserve de modifications - Subject to modifications - Con la posibilidad de modificaciones - Onder voorbehoud van wijzigingen - Με την επιφύλαξη να γίνουν τροποποιήσεις...
