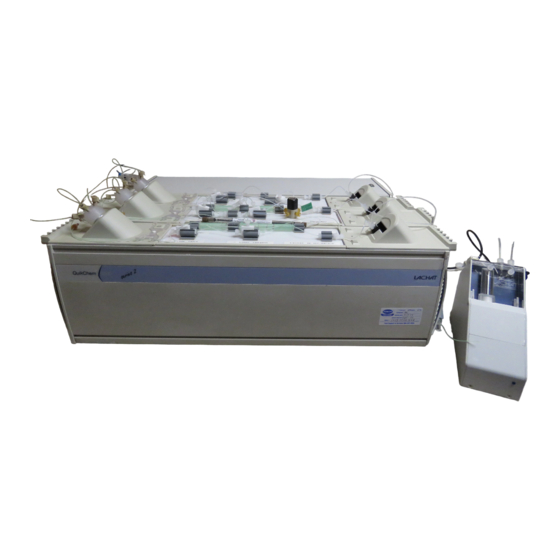

Hach QuikChem 8500 Series 2 Installation
Verwandte Anleitungen für Hach QuikChem 8500 Series 2
Inhaltszusammenfassung für Hach QuikChem 8500 Series 2
- Seite 21 Inhaltsverzeichnis Technische Daten auf Seite 21 Allgemeine Informationen auf Seite 22 Installation auf Seite 26 Zusätzliche Informationen Zusätzliche Informationen finden Sie auf der Website des Herstellers. Technische Daten Änderungen vorbehalten. Technische Daten Details Abmessungen der Arbeitsfläche (B x T x H) 2,72 x 0,83 x 0,58 m (empfohlen) Standort Labor (nur für die Verwendung in geschlossenen Räumen) Verschmutzungsgrad/Installationskategorie II...
-
Seite 22: T, ½ A, 250 V
Technische Daten Details Stromversorgung 100 oder 120 VAC, 220 oder 240 VAC; 50-60 Hz, 15 VA Sicherungsnennleistung T, ½ A, 250 V ASX-520 Probenehmer Abmessungen (B x T x H) 52,5 x 46 x 25 cm (20.6 x 18.1 x 9.8 in.) Gewicht 10 kg (22 lbs) Stromversorgung... -
Seite 23: Warnhinweise
W A R N U N G Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. V O R S I C H T Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder moderaten Verletzungen führen kann. H I N W E I S Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. -
Seite 24: Systemübersicht
Entsprechende Prüfprotokolle hält der Hersteller bereit. Das Gerät entspricht Teil 15 der FCC- Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen: 1. Das Gerät darf keine Störungen verursachen. 2. Das Gerät muss jegliche Störung, die es erhält, einschließlich jener Störungen, die zu unerwünschtem Betrieb führen, annehmen. - Seite 25 können. Ein chemisches Reaktionsmodul oder ein Ansaugstutzen wird zur quantitativen Analyse eines Analyts auf einem Kanal eingebaut. Es gibt 450 QuikChem-Verfahren zum Finden von über 40 Analyten. Es gibt viele Verfahren in mehreren Metriken. ® • Probenehmer – Der Analysator der QuickChem 8500 Serie 2 arbeitet mit dem Probengeber der ASX-260/ oder der ASX-520/Serie.
-
Seite 26: Befestigen Des Z-Antriebs Am Probenehmer
Installation G E F A H R Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen. G E F A H R Verletzungsgefahr. Vergewissern Sie sich, dass die Ausrüstung stabil ist, und bewegen oder installieren Sie diese nicht allein. -
Seite 27: Installation Zusätzlicher Kanäle
Abbildung 2 Installation der Probenkanüle 1 Sondenführungsplatte 4 Sondenschieberegler 7 Schiebereglerknöpfe (Installation einer Sonde) 2 Sondenführungsplatte 5 Sonde (Installation von zwei Sonden) 3 Schiebereglerrad 6 Kabelbinder Installation zusätzlicher Kanäle Falls zusätzliche Kanäle bestellt wurden, befestigen Sie die separat gelieferten Kanäle. Beachten Sie die Dokumentation, die im Lieferumfang der Kanäle enthalten ist. -
Seite 28: Anschließen Der Schnittstellen Siehe
G E F A H R Lebensgefahr durch Stromschlag. Schließen Sie keine mit Gleichstrom betriebenen Geräte an Wechselstrom an. G E F A H R Lebensgefahr durch Stromschlag. Wenn dieses Gerät im Freien oder an potenziell feuchten Standorten eingesetzt wird, muss eine Fehlerstrom-Schutzeinrichtung zum Anschluss an die Netzversorgung verwendet werden. -
Seite 29: An Die Stromversorgung Anschließen
Abbildung 3 Systemschnittstellenanschlüsse An die Stromversorgung anschließen Schalten Sie diese Instrumente oder die Steckerleiste nicht ein. Siehe Abbildung Deutsch 29... -
Seite 30: Montage Der Schläuche
Abbildung 4 Systemstromanschlüsse Montage der Schläuche Die Schlauchinstallation umfasst die Befestigung der Schläuche an Pumpe, Probenehmer und Verdünner. Achten Sie darauf, die angegebenen Leitungsgrößen zu verwenden. Details können Sie dem QuikChem-Verfahren entnehmen. 30 Deutsch... -
Seite 31: Installieren Des Pumpenschlauchs
Installieren des Pumpenschlauchs 1. Nehmen Sie alle Kartuschen aus der Pumpe. Siehe Abbildung 2. Befestigen Sie die Schläuche an der Kartusche. Siehe Abbildung 3. Befestigen Sie die Kartusche an der Pumpe. Bewegen Sie die Spannhebel um einen Klick nach links. Siehe Abbildung Abbildung 5 Kartuschenentfernung 1 Pumpe... - Seite 32 Abbildung 6 Befestigen der Kartusche und Laschen an den Schläuchen 1 Farbcodierte Lasche 3 Pumpenkartusche 5 Zu Einspitzventil, Waschstation oder Reaktionsmodul 2 Spannhebel 4 Pumpenschläuche 6 Von Reagenz, Probe, Waschlösung, Puffer oder anderen Chemikalien (je nach Verfahren) Abbildung 7 Kartuscheninstallation 1 Pumpenkartusche 2 Spannhebel auf 12-Uhr-Position Installieren des Probenehmerschlauchs...
- Seite 33 Abbildung 8 Installation der Probenehmerschläuche 1 Spülen der Schlauchbaugruppe 5 Zweifachsonde (für 9 Abfallschlauch der Spülstation Verdünneroption) 2 Spüllösung 6 Probenschläuche zu Pumpe und 10 Probenehmerspülstation Einspritzventil 3 Verdünnungsschlauch von 7 Probenansaugröhrchen 11 Pumpenkartusche Verdünner 4 Probenschlauch von Verdünner 8 Abfallkanister Installieren der Verdünnerschläuche Anweisungen zum Installieren der Verdünnerschläuche finden Sie in Abbildung...
-
Seite 34: Installieren Des Heizaggregatsstabs
Abbildung 9 Verdünnerschlauchanschlüsse 1 Deionisiertes Wasser 5 Schlauch zu Probensonde 9 Magnetventilanschluss 1 2 Schlauch zu Magnetventil 6 Probenschlauch von 10 Probenschlauch zu Pumpe und Probensonde Einspritzventil 3 Verdünnerlösung 7 Magnetventilanschluss 2 4 Schlauch zu Verdünner 8 Magnetventilanschluss 3 Installieren des Heizaggregatsstabs Wenn das Instrument ein Heizmodul hat, muss ein Heizaggregatsstab installiert werden. - Seite 35 Abbildung 10 Installation des Heizaggregatsstabs 1 Zugangsöffnung für 4 Schläuche zu Reaktionsmodul 7 Heizaggregatelement Heizaggregatschläuche 2 Reaktionsmodulplatte 5 Heizaggregatsstab 8 Thermoelement-Buchse 3 Stecker Thermoelement 6 Abtropfwanne Installation des externen Reaktionsmoduls Schließen Sie die Schläuche an das Reaktionsmodul an. Siehe Abbildung Deutsch 35...
-
Seite 36: Installation Der Kanalschläuche
Abbildung 11 Externe Reaktionsmodulschläuche 1 Übertragungslösungsschläuche 4 Reaktionsmodulschläuche (je 7 Detektor zu Reaktionsmodul nach Verfahren) 2 Reagenzlösung (je nach 5 Schläuche von Reaktionsmodul 8 Schläuche von Verfahren) zur Durchflusszelle Ventilanschluss 3 zu Reaktionsmodul 3 Reaktionsmodulplatte 6 Durchflusszelle 9 Einspritzventil Installation der Kanalschläuche Schließen Sie die Schläuche an den Kanal an (Abbildung 12). -
Seite 37: Installieren Der Schläuche An Mehreren Kanälen
Abbildung 12 Kanalschläuche 1 Trägerlösung (je nach 5 Anschlussnummern des 9 Abfallkanister QuikChem-Verfahren) Einspritzventils 2 Trägerschlauch zu 6 Abfallschlauch von 10 Abfallschlauch von Einspritzventil Durchflusszelle Einspritzventil 3 Probenschlauch zu 7 Interferenzfilter Einspritzventil 4 Einspritzventil 8 Detektor Installieren der Schläuche an mehreren Kanälen ®... -
Seite 38: Nicht-Photometrische Detektoren
Abbildung 13 Mehrkanalschläuche 1 Abfallkanister 4 Systemeinheit 7 Kanal 2 2 Einspritzventilabfallschläuche 5 Reaktionsmodule 8 Kanal 3 3 Probeleitung ein 6 Kanal 1 9 Durchflusszellenabfallschlauch Nicht-photometrische Detektoren Für einige Verfahren sind andere Detektortypen wie Fluorid, Flammenphotometer, Leitfähigkeit oder pH erforderlich. Die normale Durchflusszelle oder Schnittstellenfilter sind für nicht-photometrische Detektoren wie den ISE-Detektor für Fluoridbestimmung nicht erforderlich. - Seite 39 Abbildung 14 Ein-/Ausschalter und Tasten 1 Ein-/Ausschalter Verdünner 4 Ein-/Ausschalter Pumpe 2 Ein-/Ausschalter Probenehmer 5 Start-/Stopptaste Pumpe 3 Ein-/Ausschalter Systemgerät Durchführen des ersten Pumpentests 1. Achten Sie darauf, dass die Omnion-Software zu diesem Zeitpunkt nicht aktiv ist. Drücken Sie die Taste NORMAL RUN.
