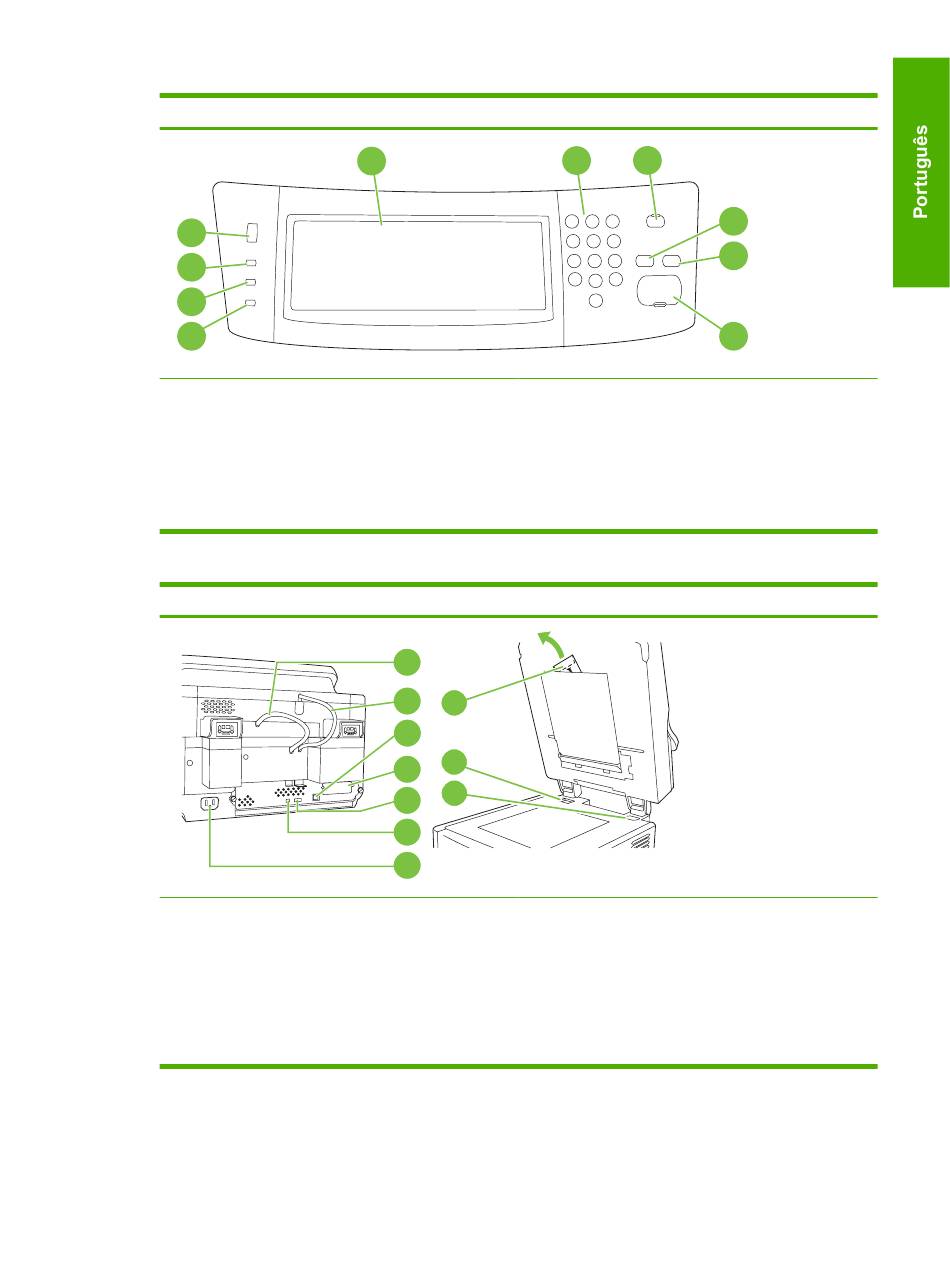

Painel de controle
4
3
2
1
1. Luz Atenção
2. Luz Dados
3. Luz Pronto
4. Controle de ajuste de brilho
5. Visor gráfico sensível ao toque
Parte traseira do dispositivo, trava e número de série
7. Cabo do AAD
8. Cabo do painel de controle
9. Porta da rede 10/100Base-T
10. Porta EIO
11. Porta do host USB (para acessórios de terceiros)
PTWW
5
7
8
16
9
14
10
15
11
12
13
6 7
8
9
10
6. Teclado numérico
7. Botão Inatividade
8. Botão Redefinir
9. Botão Parar
10. Botão Iniciar
12. Porta do dispositivo USB (se necessária para as
atualizações do firmware)
13. Conector de alimentação
14. Trava do scanner
15. Número de série
16. Folhas de milar extra
Componentes do dispositivo 3
