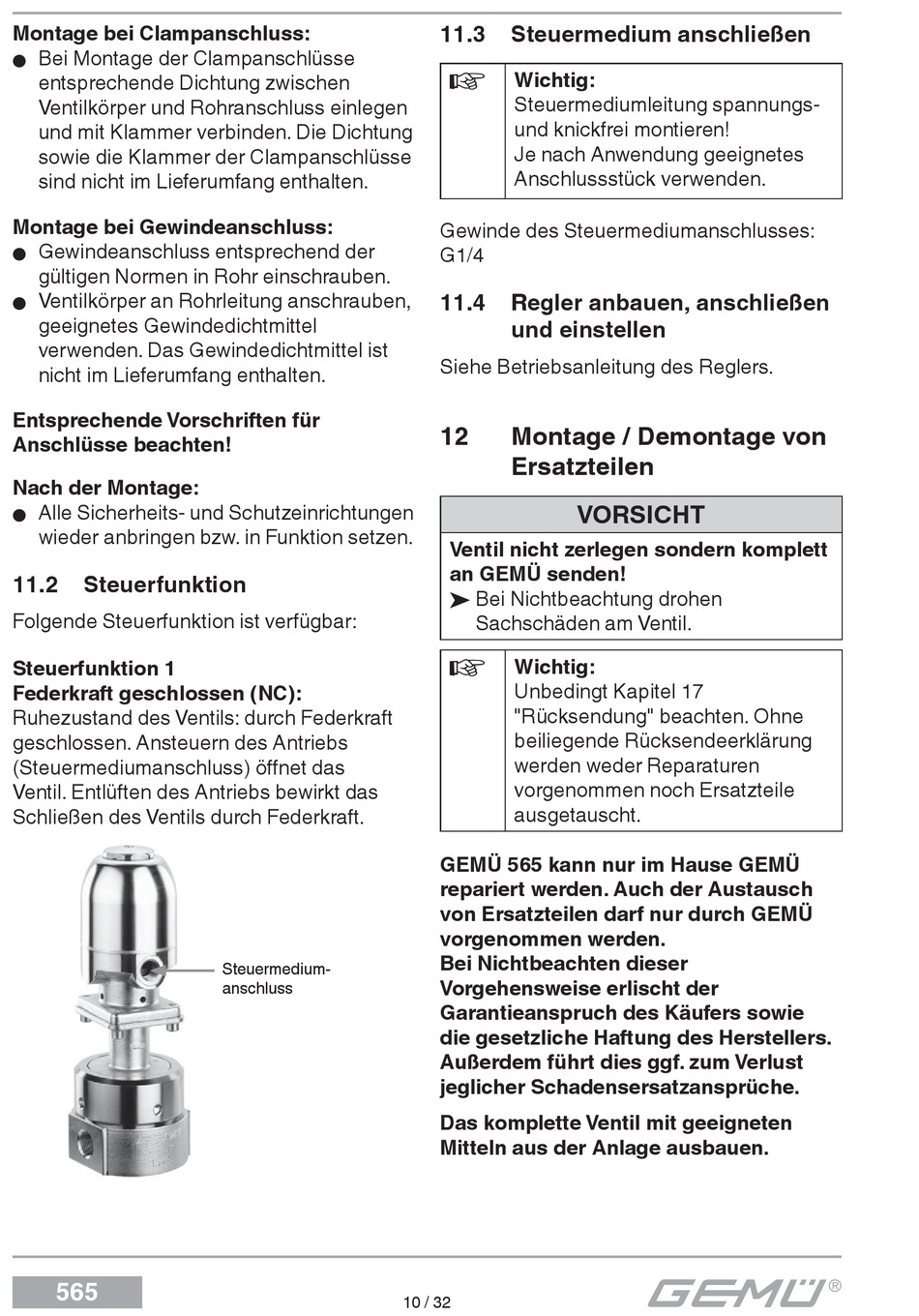

Montage bei Clampanschluss:
Bei Montage der Clampanschlüsse
G
entsprechende Dichtung zwischen
Ventilkörper und Rohranschluss einlegen
und mit Klammer verbinden. Die Dichtung
sowie die Klammer der Clampanschlüsse
sind nicht im Lieferumfang enthalten.
Montage bei Gewindeanschluss:
Gewindeanschluss entsprechend der
G
gültigen Normen in Rohr einschrauben.
Ventilkörper an Rohrleitung anschrauben,
G
geeignetes Gewindedichtmittel
verwenden. Das Gewindedichtmittel ist
nicht im Lieferumfang enthalten.
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.
11.2

Steuerfunktion

Folgende Steuerfunktion ist verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Steuermediumanschluss) öffnet das
Ventil. Entlüften des Antriebs bewirkt das
Schließen des Ventils durch Federkraft.
565
Steuermedium-
anschluss
11.3 Steuermedium anschließen
Wichtig:
Steuermediumleitung spannungs-
und knickfrei montieren!
Je nach Anwendung geeignetes
Anschlussstück verwenden.
Gewinde des Steuermediumanschlusses:
G1/4
11.4 Regler anbauen, anschließen
und einstellen
Siehe Betriebsanleitung des Reglers.
12 Montage / Demontage von
Ersatzteilen
VORSICHT
Ventil nicht zerlegen sondern komplett
an GEMÜ senden!
® Bei Nichtbeachtung drohen
Sachschäden am Ventil.
Wichtig:
Unbedingt Kapitel 17
"Rücksendung" beachten. Ohne
beiliegende Rücksendeerklärung
werden weder Reparaturen
vorgenommen noch Ersatzteile
ausgetauscht.
GEMÜ 565 kann nur im Hause GEMÜ
repariert werden. Auch der Austausch
von Ersatzteilen darf nur durch GEMÜ
vorgenommen werden.
Bei Nichtbeachten dieser
Vorgehensweise erlischt der
Garantieanspruch des Käufers sowie
die gesetzliche Haftung des Herstellers.
Außerdem führt dies ggf. zum Verlust
jeglicher Schadensersatzansprüche.
Das komplette Ventil mit geeigneten
Mitteln aus der Anlage ausbauen.
10 / 32
