Bei Fallleitungen ist auf eine
G
vollständige Rohrbefüllung zu achten.
Im Messmedium mitgeführte Luftblasen
verfälschen das Ergebnis.
5 x DN
Montagearbeiten nur durch geschultes
G
Fachpersonal.
Geeignete Schutzausrüstung gemäß
G
den Regelungen des Anlagenbetreibers
berücksichtigen.
Anschluss- und Justierarbeiten
dürfen nur von autorisiertem
Fachpersonal durchgeführt
werden. Für Schäden welche durch
unsachgemäße Handhabung
oder Fremdeinwirkung entstehen,
übernimmt der Hersteller
keinerlei Haftung. Nehmen Sie im
Zweifelsfall von Inbetriebnahme
Kontakt mit uns auf.
10

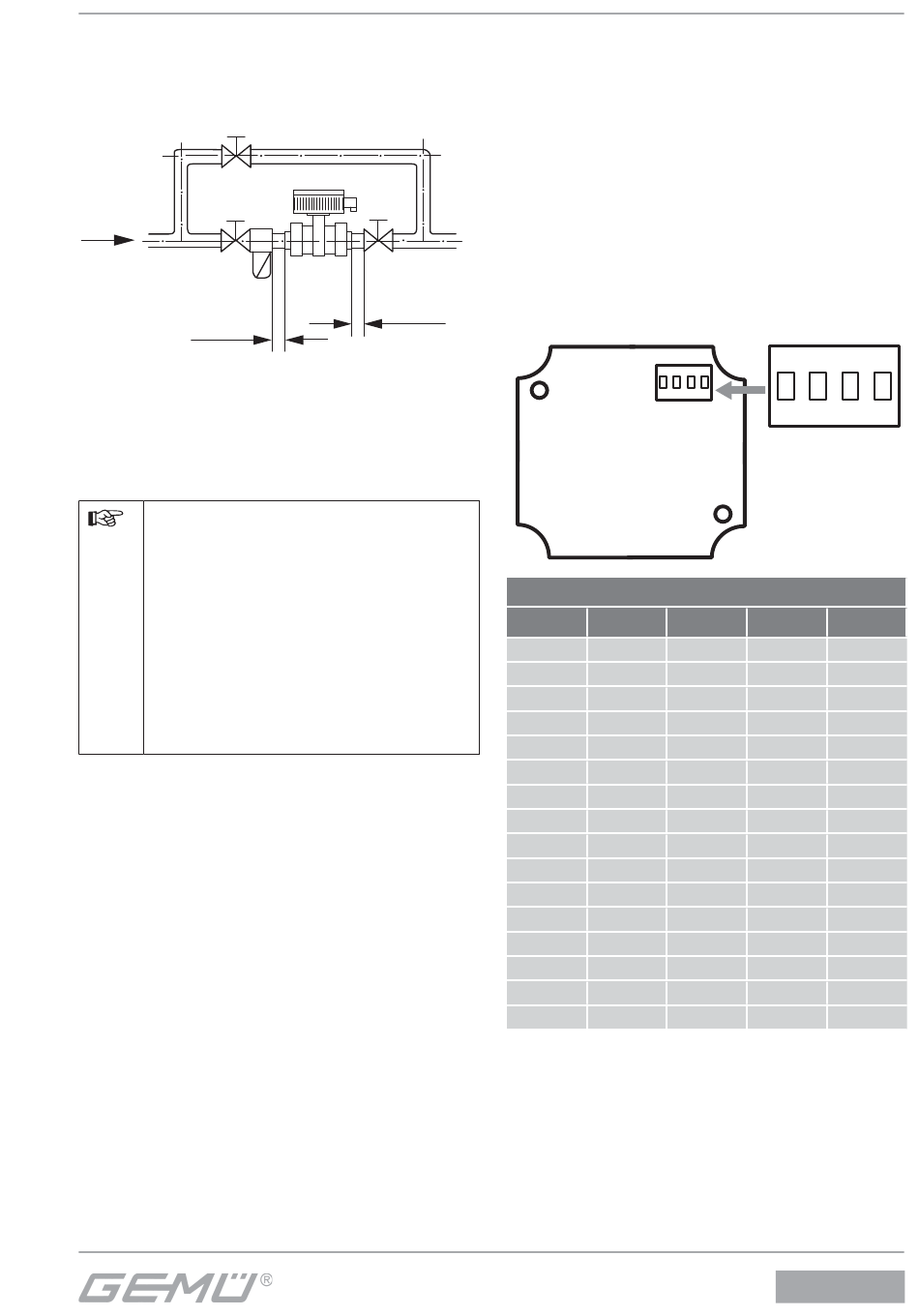

10.1
Bei der Geräteversion mit Frequenzausgang
besteht die Möglichkeit, die ausgegebene
Frequenz mittels eines Frequenzteilers
(Teiler 1-16) herunterzuteilen.
Um Einstellungen vorzunehmen muss der
Gehäusedeckel abgenommen werden.
Der Frequenzteiler kann dann mittels DIP-
Schalter auf der Platine eingestellt werden.
5 x DN
S100:1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
9 / 24

Bedienung

Einstellung Frequenzteiler

ON S100
1 2 3 4
Schalterstellungen Frequenzteiler
S100:2 S100:3
OFF OFF
OFF OFF
ON OFF
ON OFF
OFF ON
OFF ON
ON ON
ON ON
OFF OFF
OFF OFF
ON OFF
ON OFF
OFF ON
OFF ON
ON ON
ON ON
ON
S100
1 2 3 4
DIP-Schalter
für Frequenz-
teilung
S100:4 Teiler
OFF 1
OFF 2
OFF 3
OFF 4
OFF 5
OFF 6
OFF 7
OFF 8
ON 9
ON 10
ON 11
ON 12
ON 13
ON 14
ON 15
ON 16
