11

Elektrischer Anschluss

11.1

Vorgehensweise

Schraube am Gehäusestecker lösen.
G
Gerätestecker abnehmen.
G
Kabelverschraubung herausdrehen.
G
Stecker aus Gehäuse herausnehmen.
G
Kabel durch Verschraubung und
G
Gehäuse durchführen.
Kabelenden entsprechend
G
Anschlussplan auflegen.
Stecker wieder in Gehäuse einbringen
G
(dabei ist zu beachten, dass die
Isolierung der Leitungen nicht verletzt
wird).
Kabelverschraubung an Gerätestecker
G
festdrehen.
Gerätestecker mit Sockel adaptieren und
G
Schraube anziehen.
11.2

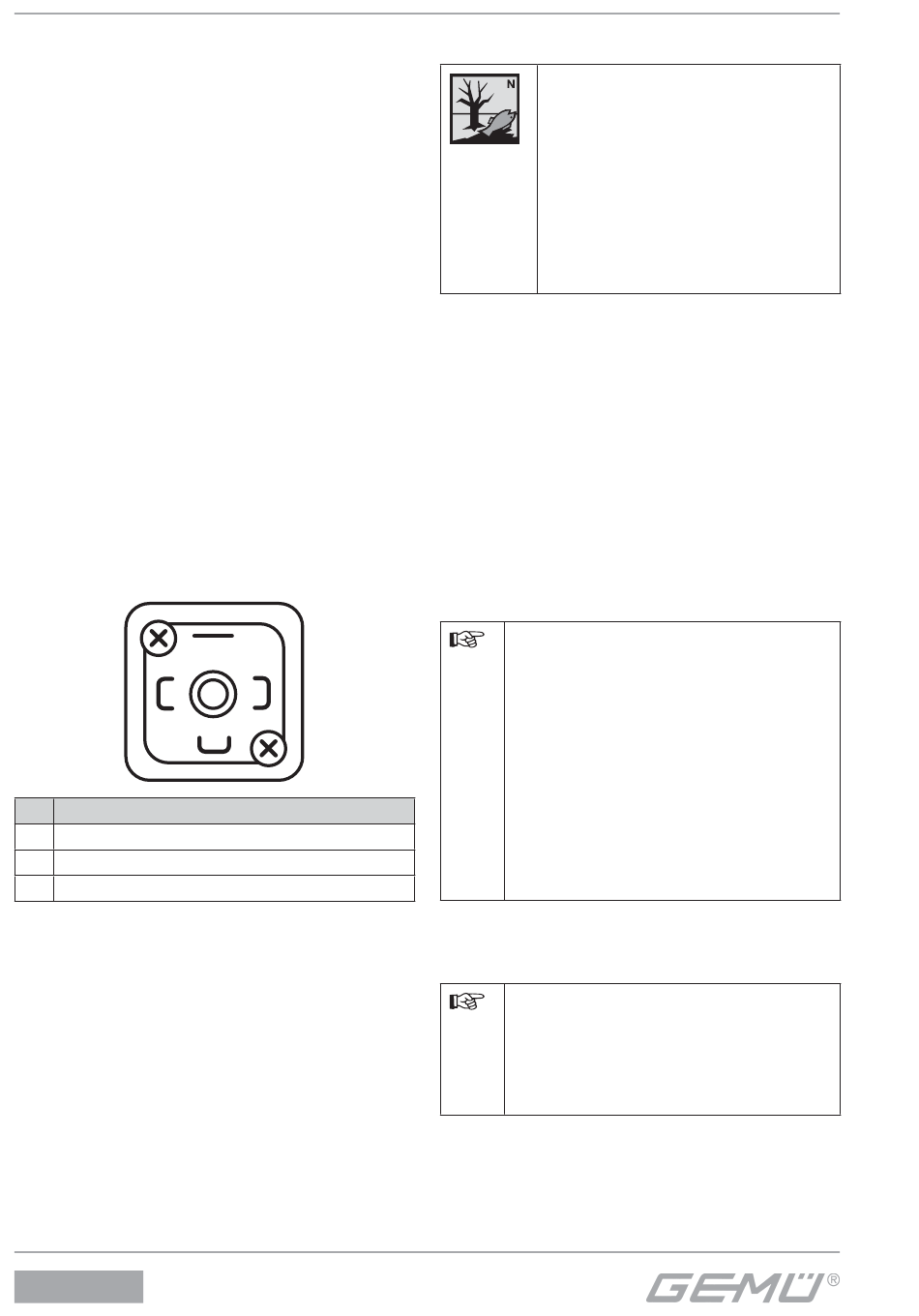

Anschlussplan

Anschluss:
1
Pin Bezeichnung
1 I- / f-, GND
2 Uv, 24V DC Versorgungsspannung
3 I+, Stromausgang / f+, Frequenzausgang
3020
2
3
12

Entsorgung

G
G
13 Rücksendung
Volumenstrom-Messturbine reinigen.
G
Rücksendeerklärung bei GEMÜ
G
anfordern.
Rücksendung nur mit vollständig
G
ausgefüllter Rücksendeerklärung.
Ansonsten erfolgt keine
Gutschrift bzw. keine

Erledigung der Reparatur

sondern eine kostenpflichtige Entsorgung.
Hinweis zur Rücksendung:
Aufgrund gesetzlicher
Bestimmungen zum Schutz
der Umwelt und des Personals
ist es erforderlich, dass die
Rücksendeerklärung vollständig
ausgefüllt und unterschrieben
den Versandpapieren beiliegt.
Nur wenn diese Erklärung
vollständig ausgefüllt ist, wird die
Rücksendung bearbeitet!
14

Hinweise

Hinweis zur
Mitarbeiterschulung:
Zur Mitarbeiterschulung nehmen
Sie bitte über die Adresse auf der
letzten Seite Kontakt auf.
Im Zweifelsfall oder bei Missverständnissen
ist die deutsche Version des Dokuments
ausschlaggebend!
10 / 24
Alle Geräteteile
entsprechend den
Entsorgungsvorschriften /
Umweltschutz-
bestimmungen entsorgen.
Auf Restanhaftungen
und Ausgasung von
eindiffundierten Medien
achten.
