Gli impulsi della turbina vengono trasformati
a seconda della versione dell'apparecchio in
un segnale di corrente o in una frequenza ed
emessi per essere rielaborati.
Nella versione dell'apparecchio con uscita di
frequenza è possibile dividere la frequenza
emessa mediante un divisore di frequenza
(divisore 1-16).
9

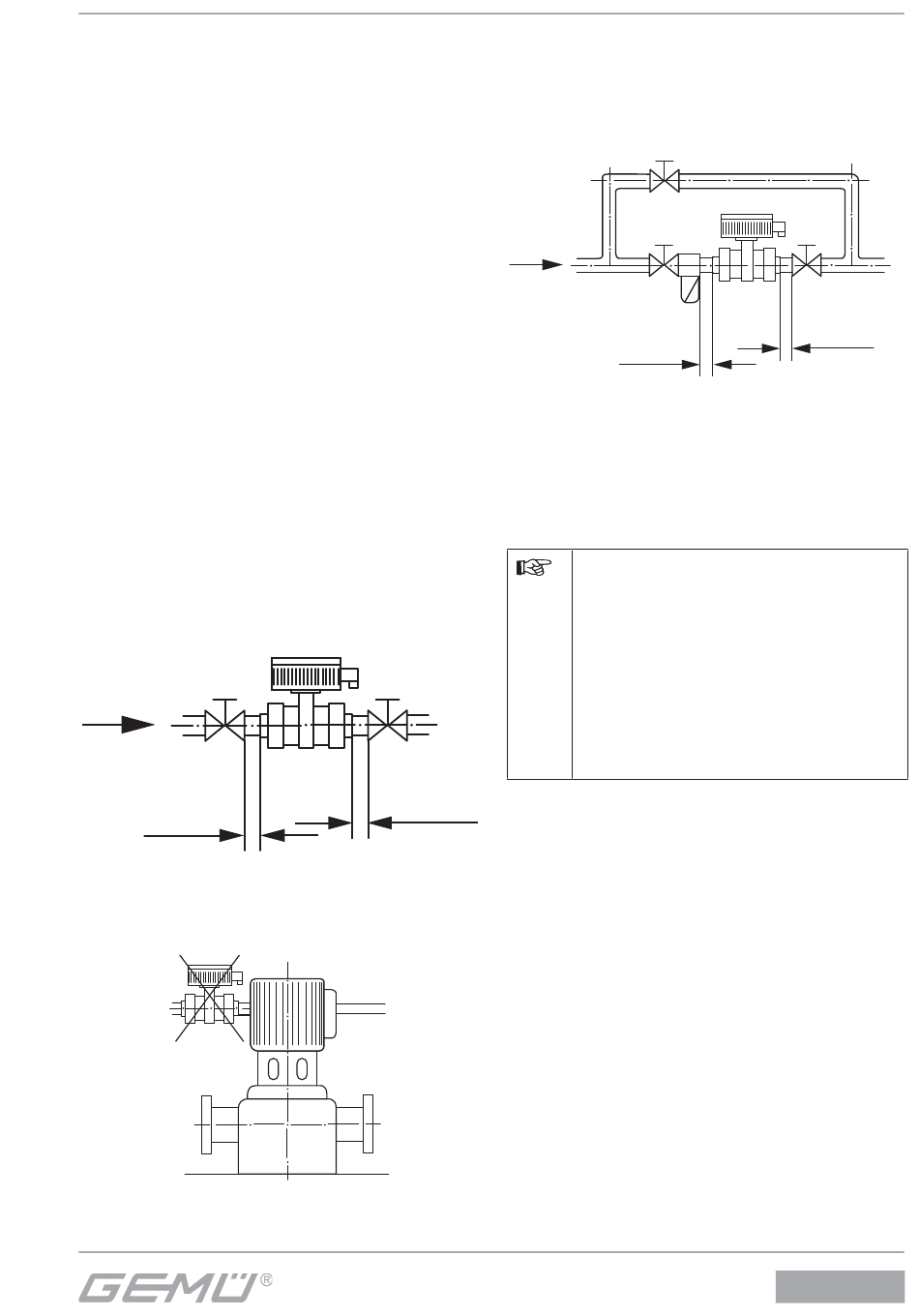

Montaggio meccanico

Il montaggio nelle tubazioni avviene
G
tramite tronchetti a incollare con
bocchettoni (questi vengono chiusi
manualmente fino a rendere ermetico il
collegamento).
Possono essere forniti due diversi
G
diametri nominali: DN 25 e DN 50.
Posizione di montaggio del misuratore a
G
turbina: libera.
In caso di strumenti di misurazione con
G
particolati > 100 μm occorre preinserire
un filtro per impurità.
Si raccomanda un percorso di entrata/
G
uscita di 5 x DN.
5 x DN
Il montaggio del misuratore a turbina non
G
deve essere effettuato in prossimità di
campi elettromagnetici.
In caso di condotte di alimentazione per
G
gravità occorre prestare attenzione ad
un rifornimento completo del tubo. Le
bolle d'aria trasportate nello strumento di
misurazione alterano il risultato.
Far effettuare gli interventi di montaggio
G
esclusivamente da personale tecnico
addestrato.
Prevedere un adeguato equipaggiamento
G
protettivo conformemente ai regolamenti
del gestore dell'impianto.
Allacciamento e messa a punto
possono essere effettuati solo
da personale tecnico autorizzato.
Il produttore declina qualsiasi
responsabilità relativa a danni
causati da un utilizzo non corretto
o dall'intervento di terzi. In caso
di dubbio, contattare il produttore
prima della messa in funzione.
5 x DN
19 / 24
5 x DN
5 x DN
