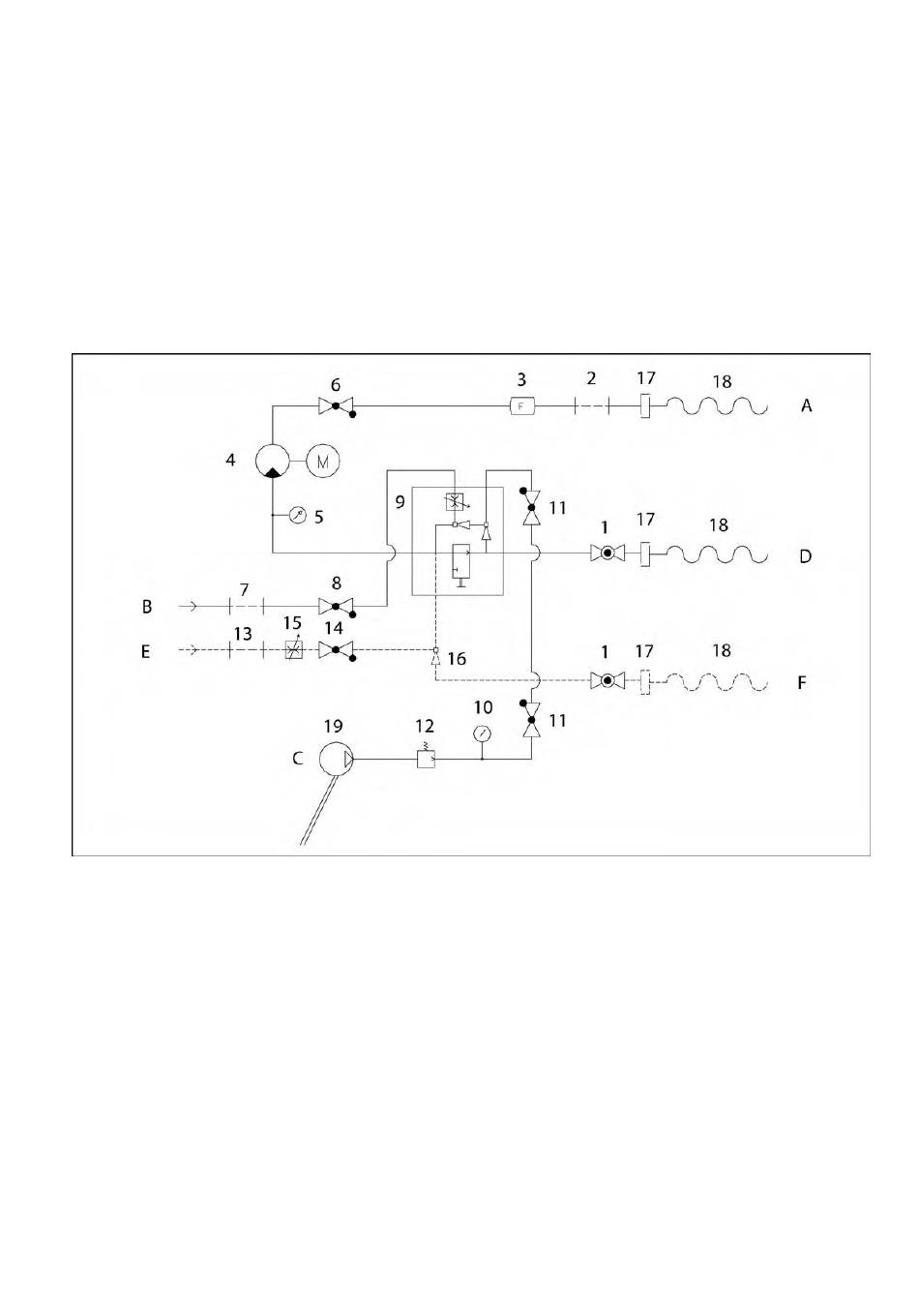

1.1 Funktionsdiagrammer

Typhooen / Dual
A Tilgang, vand
B Tilgang, topax rengøringsmidler
C Tilgang, luft
D Afgang, Vand/skum
E Tilgang, topax desinfektion
F Afgang, topax desinfektion
Fig. 5
1. Afspærringsventil
2. Filter, vand
3. Flowafbryder
4. Pumpe
5. Manometer, vand
6. Kontraventil, vand
7. Filter, topax rengøringsmiddel
8. Kontraventil, rengøringsmiddel
9. Injektorblok
10. Manometer, luft
11. Kontraventil, luft
12. Luftstyringsenhed
13. Filter, desinfektion
14. Kontraventil, desinfektion
15. Doseringsventil, desinfektion
16. Injektor, desinfektion
17. Lynkobling
18. Slange
19. Kompressor
0627056 c
5
