ECOLAB Typhoon Service Manual Seite 30

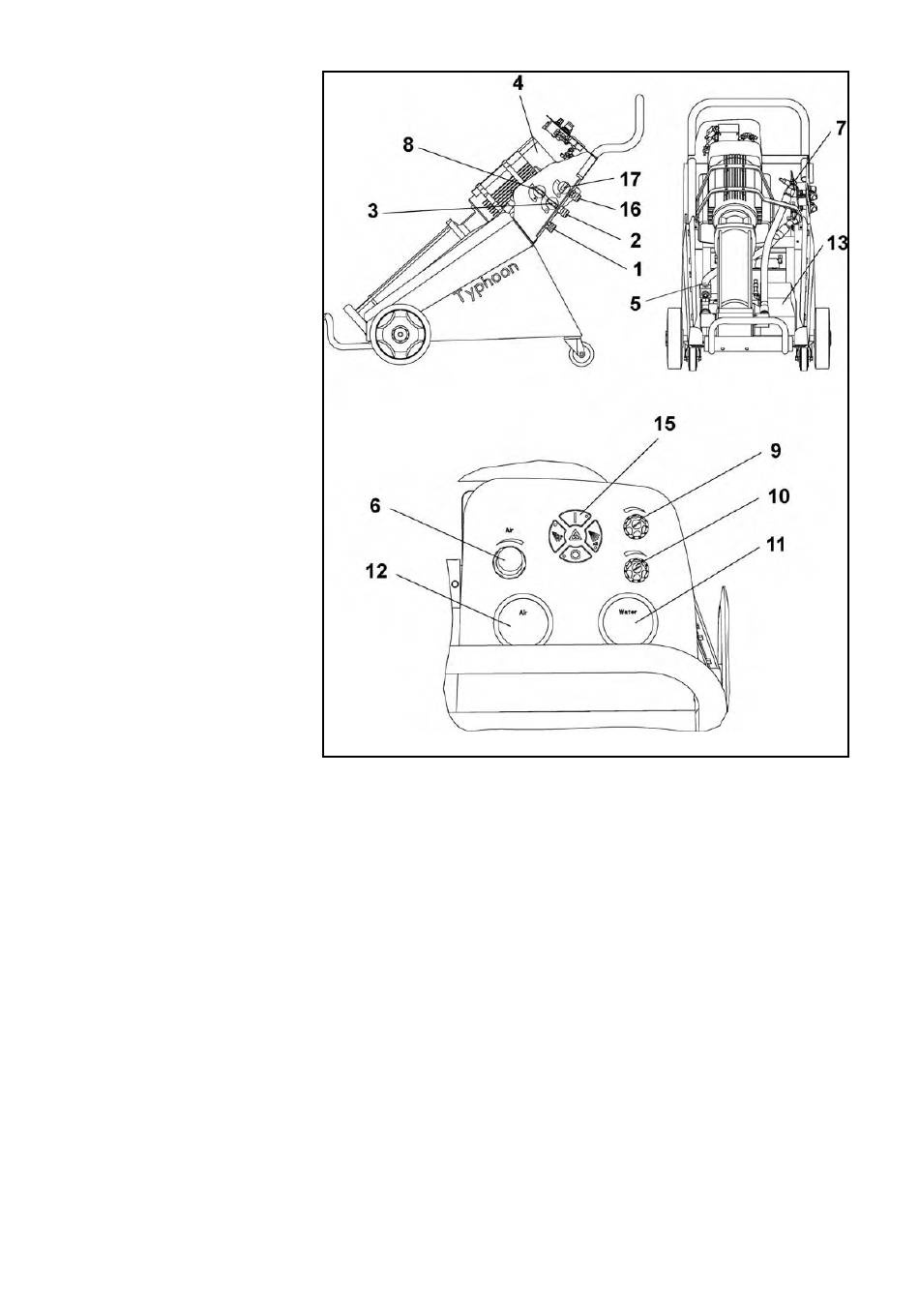

Typhoon Dual Des. (Abb. 5, ohne
User Pack)
Ausstattung: Spül­ und Schaum­
funktion sowie Spray­/Schaumdes­
infektion
1. Wasserzulauf
2. Auslaß
3. Absperrventil, Wasser
4. Pumpe
5. Strömungsschalter
6. Luft­Steuereinheit
7. Injektorblock
8. Umstellhahn, Schaum/Spülung
9. Dosierungsventil, topax Reinig­
ungsmittel
10. Dosierungsventil, topax Desin­
fektionsmittel
11. Manometer, Wasser
12. Manometer, Luft
13. Kompressor
15. Bedienpult
• O Drucktaste, Stopp
• I Drucktaste, Start
• ∆ Lampe. Leuchtet beim
Auftreten eines Fehlers
auf.
16. Auslaß, Desinfektionsmittel
17. Absperrventil, Desinfektions­
mittel
28
Abb. 5
27063
