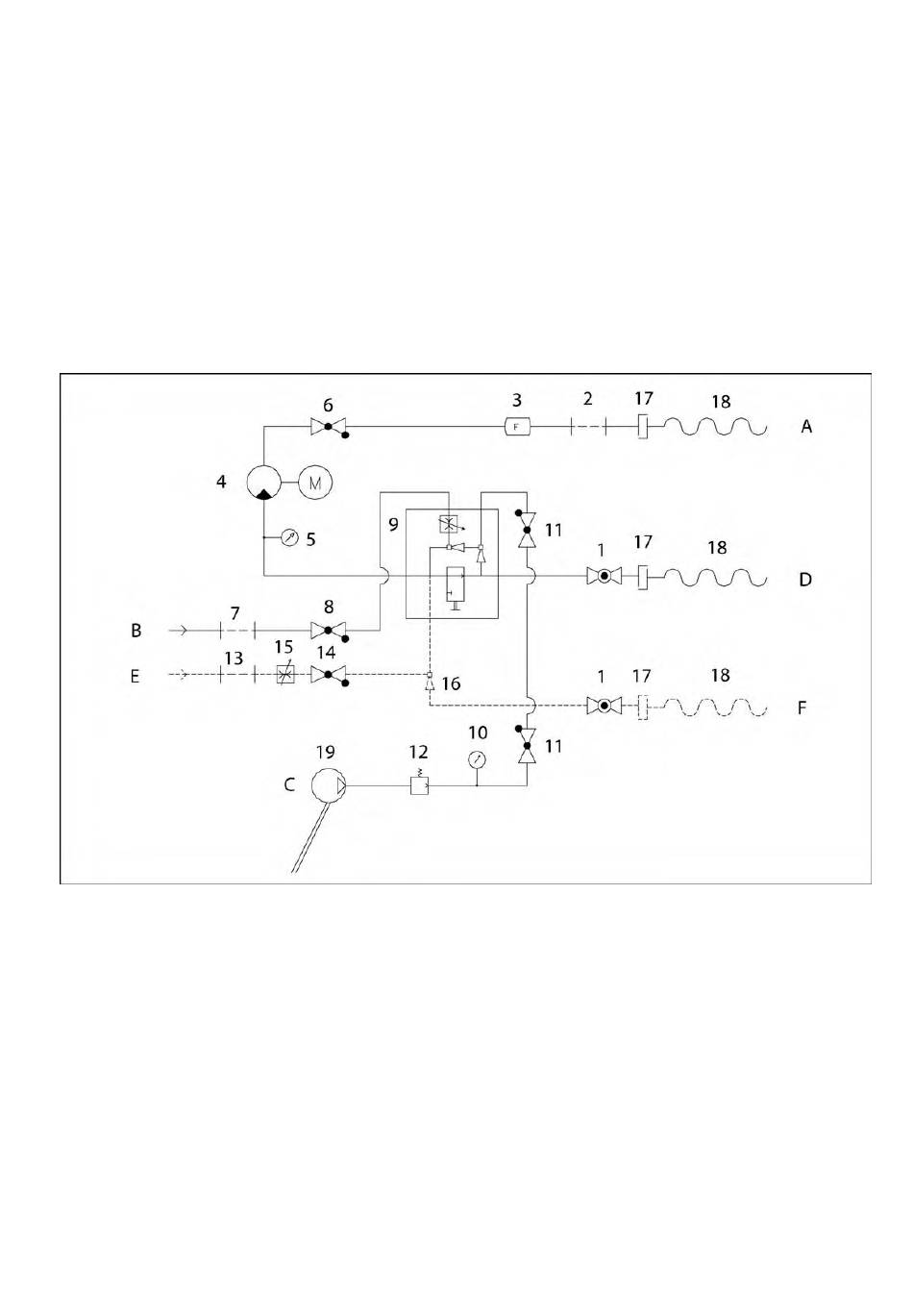

1.1 Diagramme de fonctionnement
Typhoon/Dual
A Arrivée d'eau
B Entrée du produit de nettoyage
Topax
C Entrée d'air
D Evacuation, eau/mousse
E Entrée du désinfectant Topax
F Évacuation du désinfectant
Topax
Fig. 5
1. Robinet d'arrêt
2. Filtre, eau
3. Commande débitmétrique
4. Pompe
5. Manomètre de pression, eau
6. Clapet de retenue, eau
7. Filtre, produit de nettoyage
Topax
8. Clapet de retenue, produit de
nettoyage
9. Bloc injecteur
10. Manomètre de pression, air
11. Clapet de retenue, air
12. Unité de commande air
13. Filtre, désinfectant
14. Clapet de retenue, désinfectant
15. Valve de dosage, désinfectant
16. Injecteur, désinfectant
17. Raccord rapide
18. Tuyau
19. Compresseur
0627056 c
41
