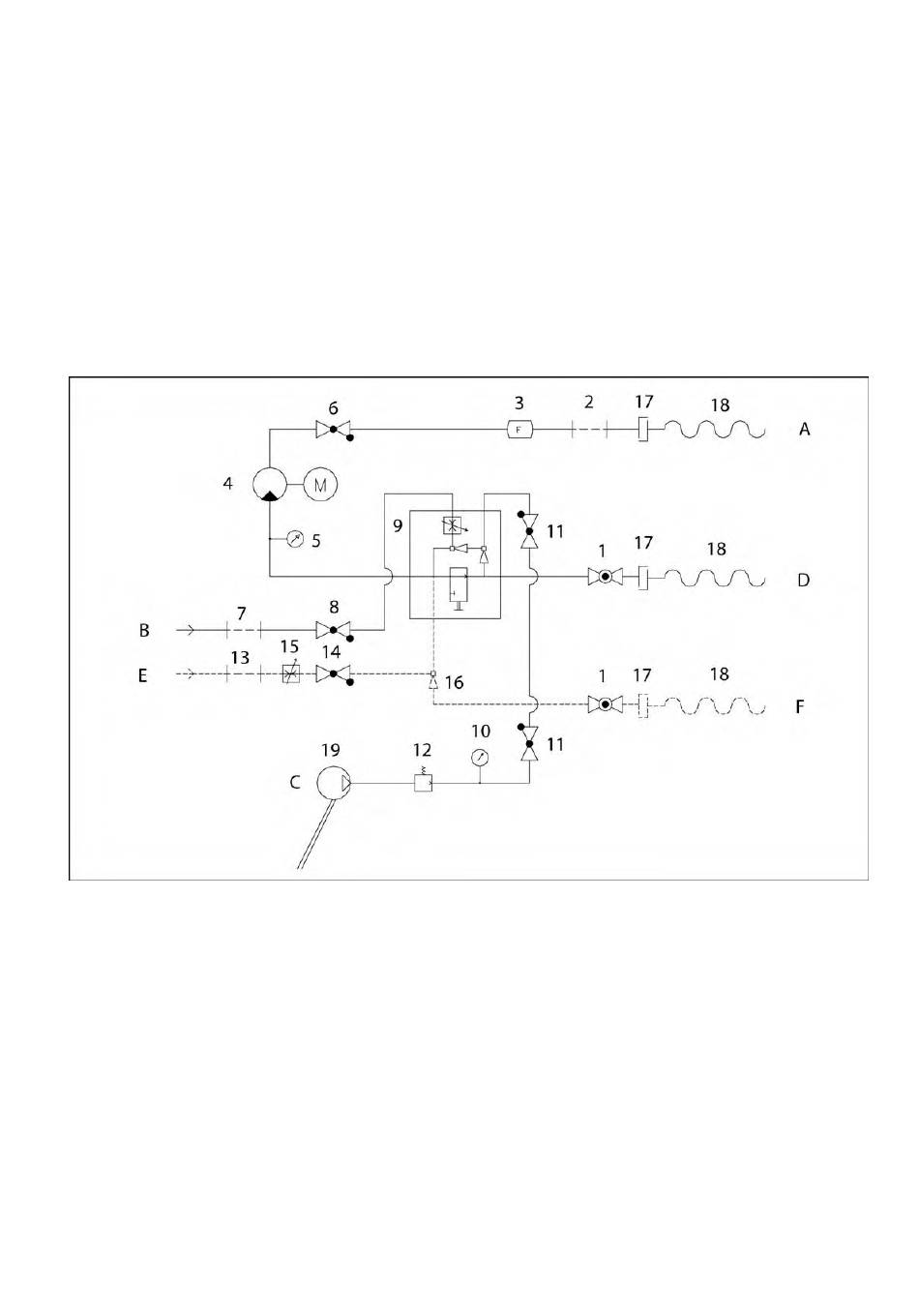

1.1 Diagrama de flujo

Typhoon/Dual
A Toma de agua
B Toma de detergente Topax
C Toma de aire
D Salida (agua / espuma)
E Entrada (desinfectante topax)
F Salida (desinfectante topax)
Figura 5
1. Válvula de corte
2. Filtro (agua)
3. Interruptor de flujo
4. Bomba
5. Manómetro (agua)
6. Válvula de retención (agua)
7. Filtro (detergente topax)
8. Válvula de retención
(detergente)
9. Bloque del inyector
10. Manómetro (aire)
11. Válvula de retención (aire)
12. Unidad de control del aire
13. Filtro (desinfectante)
14. Válvula de retención
(desinfectante)
15. Válvula de dosificación
(desinfectante)
16. Inyector (desinfectante)
17. Acoplamiento rápido
18. Tubo flexible
19. Compresor
0627056 c
