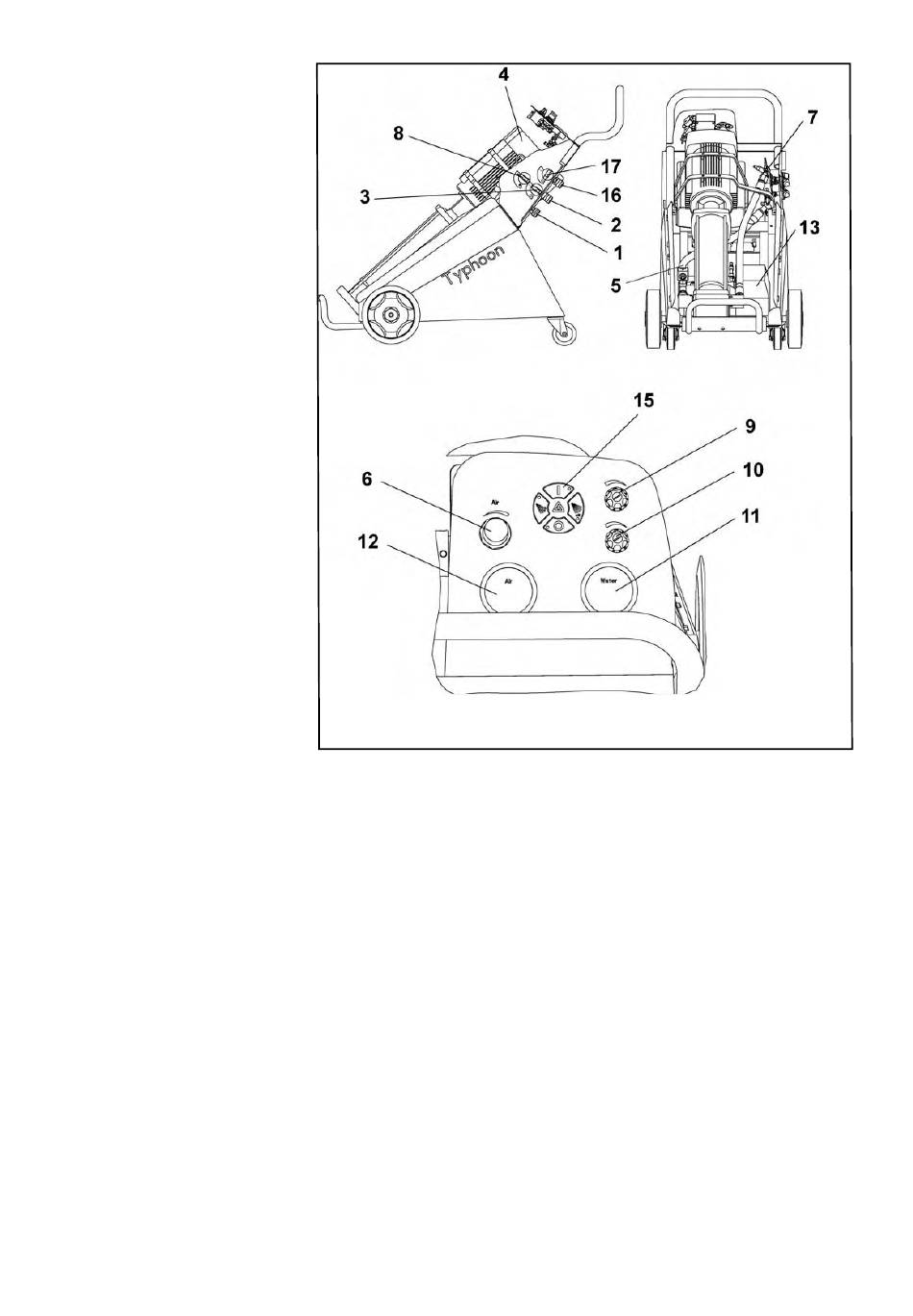

Typhoon Dual Des (Fig. 5, uden
User Pack).
Faciliteter: Skylle­ og skumfunktion
samt spray­ og skumdesinfektion.
1. Vandtilgang
2. Afgang
3. Afspærringsventil, vand
4. Pumpe
5. Flowafbryder
6. Luftstyringsenhed
7. Injektorblok
8. Omskifter, skum/skyl
9. Doseringsventil, topax rengø­
ringsmiddel
10. Doseringsventil, topax desin­
fektionsmiddel
11. Manometer, vand
12. Manometer, luft
13. Kompressor
15. Betjeningspanel
• O Trykknap. Stop
• I Trykknap. Start
Δ
•
Lampe. Lyser ved fejl
16. Afgang, desinfektionsmiddel
17. Afspærringsventil, desinfek­
tionsmiddel
4
Fig. 5
