Filtros de Carbono Activo (Opcional)
Quando não for possível a evacuação de gases
para o exterior, o exaustor pode ser configurado
para purificar o ar fazendo-o circular de novo
através de filtros de carbono activo.
A duração dos filtros de carbono activo varia entre
três e seis meses, dependendo das condições
particulares de utilização. Estes filtros não são
laváveis nem reutilizáveis, pelo que devem ser
substituídos sempre que termina a sua vida útil.

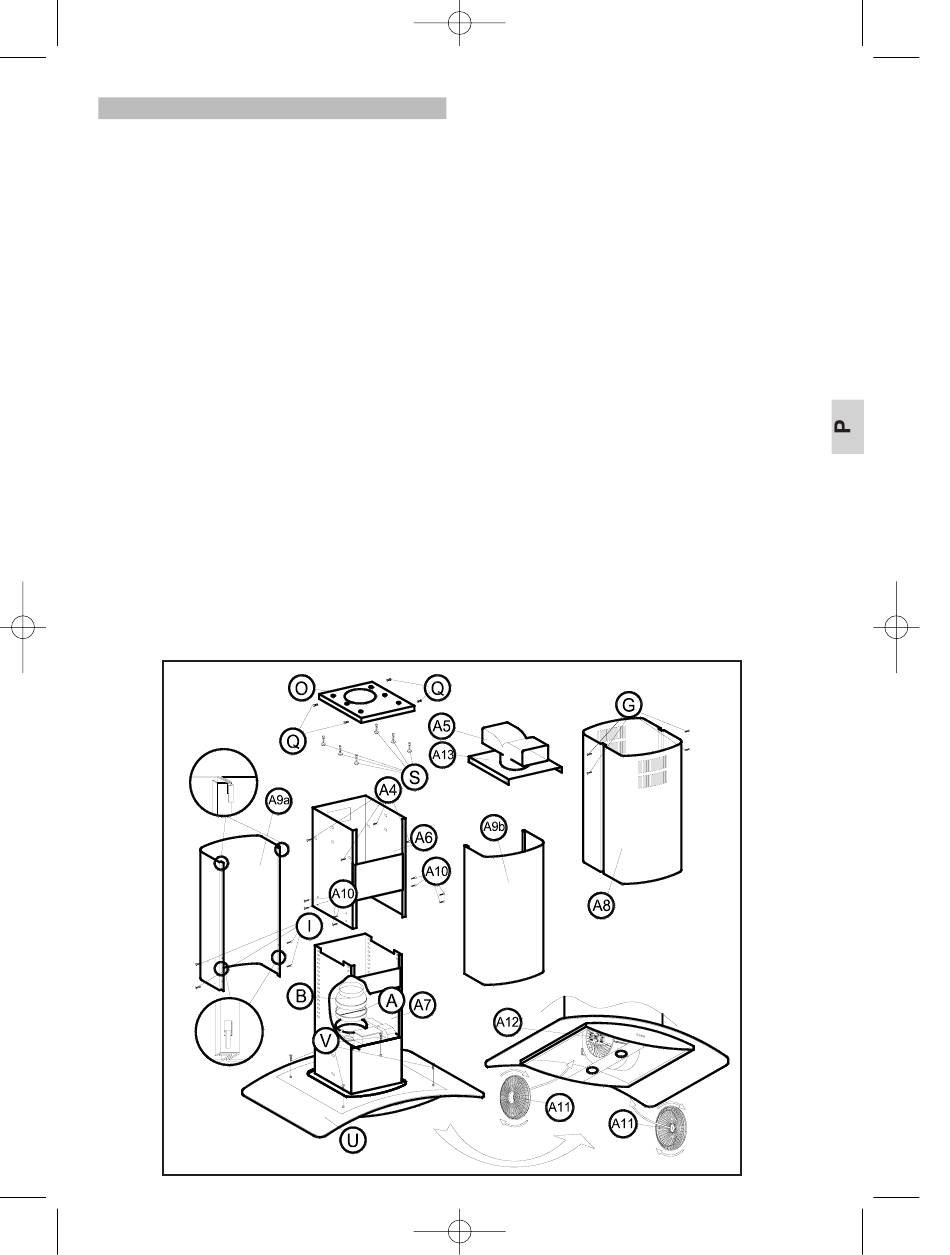

Fig. 2 (Pag. 31)
1) Monte o suporte superior do difusor (A13)
no châssis superior (A6) com os parafusos
(A4) (M4 x 12).
2) Ajuste o difusor (A5) no suporte (A13).
3) Conecte a parte superior do tubo interior
(não fornecido) à saída circular do suporte
(A13).
4) Utilizando o suporte (O) marque e fure a
posição dos tira-fundos de amarração (S) (Ø8
x 45) no tecto.
5) Fixe o suporte (O) ao tecto com os tira-
fundos de amarração (S) (Ø8 x 45).
6) Monte o châssis superior (A6) no suporte
(O) com os parafusos (Q) (M6 x 16).
7) Monte a conducta superior (A8) e fixe-a ao
châssis superior (A6) com os parafusos (G)
FIG. 2
14/04/2003 13:20 PÆgina 31
(M4 x 12).
8) Coloque a peça (A) se o tubo interior (não
fornecido) for Ø150 ou (A) + (B) se for Ø120.
9) Ajuste o suplemento decorativo (U),
fixando-o delicadoa ao corpo do exaustor
com os parafusos
suplemento decorativo.
10) Monte o conjunto inferior oa conjunto
superior fixado ao tecto com os parafusos
(A10) (M4 x 12) à altura desejada.
11) Fixe o tubo interior com uma braçadeira
(não fornecida) a (A) ou (B) consoante o
caso.
12) Monte a parte (A9a) da conducta inferior
ao châssis inferior (A7) com os parafusos (I)
(M4 x 12).
13) Ajuste a parte (A9b) da conducta inferior
à parte (A9a) como indicado nos detalhes.
14) Ajuste definitivoa
decorativo (U), fixando-o ao corpo do
exaustor com os parafusos fornecidos com o
suplemento decorativo.
15) Coloque os filtros na secção lateral de
aspiração do motor fazendo coincidir os
orifícios dos filtros (A11) com os pivots (A12)
da carcaça do motor.
fornecidos com o
o suplemento
31
