Mitgeliefertes Zubehör
1 Reduzierstück 150 / 125 mm.
1 Rückstauklappe.
6 Wandbefestigungsschrauben(Ø8x45)

Einbau

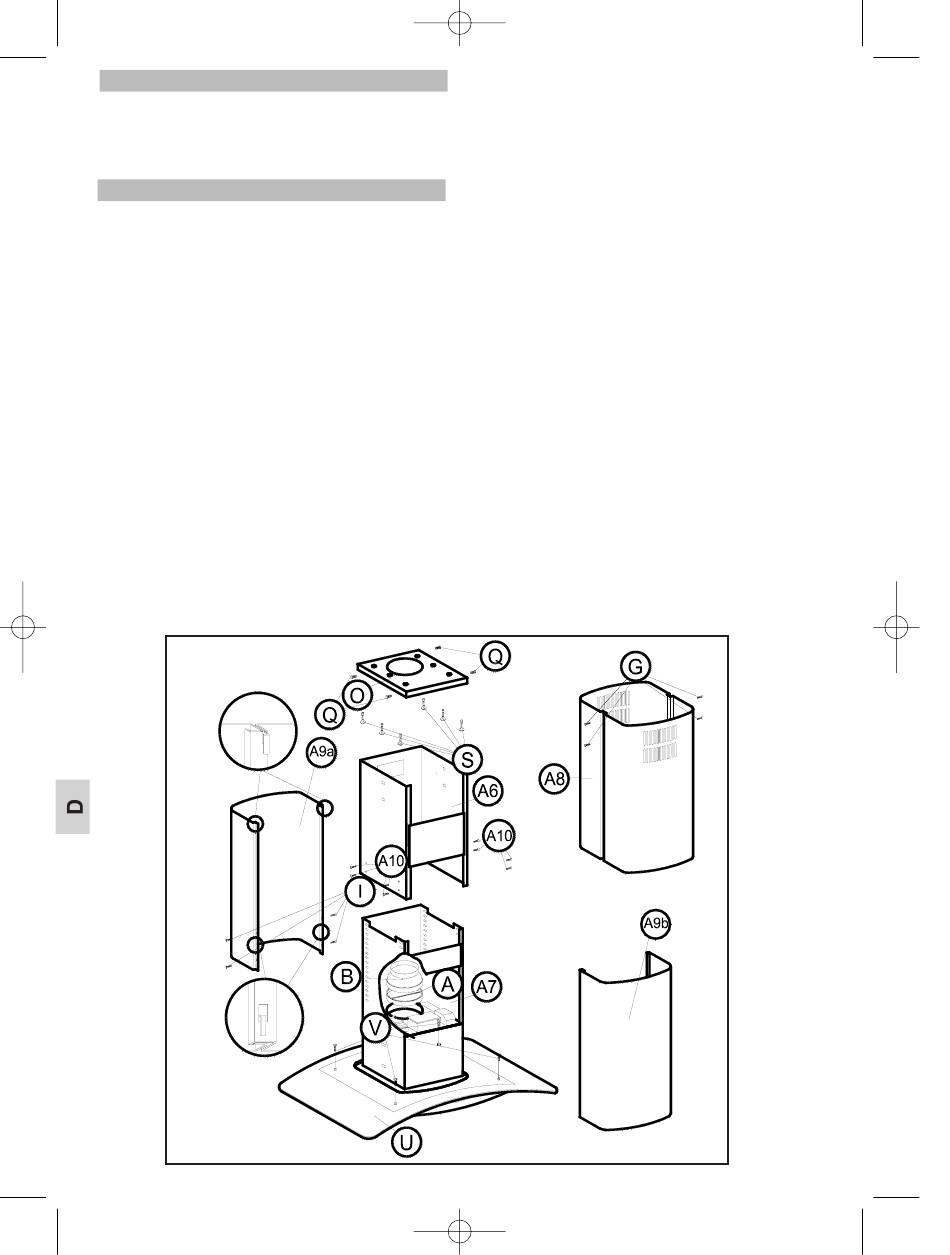

Zeichnung 1 (S. 12)
Beim Einbau der Dunstabzugshaube beachten
Sie bitte die Sicherheitshinweise auf Seite 8.
Für eine optimale Leistung der Dunstabzugshaube
sollte das Abzugsrohr nach außen nicht länger als
VIER METER sein, nicht mehr als zwei 90
haben und der Durchmesser sollte mindestens Ø120
betragen.
1) Zeichnen Sie mit Hilfe der Aufhängung (O)
die Bohrlöcher an und bohren Sie die Löcher
für die Schraubenbolzenverankerung (S) (Ø8 x
45) in die Decke.
2) Schrauben Sie die Aufhängung (O) mit den
Schraubenbolzenverankerungen (S) (Ø8 x 45)
in der Decke fest.
3) Befestigen Sie das obere Gehäuse (A6) mit
den Schrauben (Q) (M6 x 16) in der
Aufhängung (O).
4) Verbinden Sie den oberen Teil des
Innenrohres (nicht mitgeliefert) mit dem
Ausgang.
FIG. 1
12
14/04/2003 13:17 PÆgina 12
5) Montieren Sie die obere Rohrummantelung
(A8) und befestigen Sie diese mit den
Schrauben (G) (M4 x 12) am äußeren
Gehäuse (A6).
6) Bringen Sie das Teil (A) an, wenn das
Innenrohr
Durchmesser von Ø150 hat oder (A) + (B) bei
einem Durchmesser von Ø120.
7) Passen Sie den Schirm (U) ein, indem Sie
ihn mit den dazu gelieferten Schrauben am
Haubenkörper leicht befestigen.
8) Befestigen Sie das Unterteil des Geräts auf
º
Winkel
der gewünschten Höhe mit den Schrauben
(A10) (M4 x 12) am in die Decke montierten
Oberteil.
9) Befestigen Sie das Innenrohr mit einer
Schelle (nicht mitgeliefert) entsprechend an (A)
bzw. (B) an.
10) Bringen Sie das Teil (A9a) der unteren
Rohrummantelung mit den Schrauben (I) (M4 x
12) am unteren Gehäuse (A7) an.
11) Passen Sie, wie ausführlich beschrieben,
das Teil (A9b) der unteren Rohrummantelung
an das Teil (A9a) ein.
12) Passen Sie den Schirm (U) ein, indem Sie
ihn mit den dazu gelieferten Schrauben am
Haubenkörper festziehen.
(nicht mitgeliefert) einen
