Acessórios Fornecidos
1 Redutor de 150 / 125 mm.
1 Válvula anti-retorno.
6 Tira-fundos (parafuso de cabeça
hexagonal) (Ø8 x 45).
Instalação
Fig. 1 (Pag. 30)
Durante a instalação do exaustor certifique-
se que cumpre as Instruções de Segurança
indicadas na página 26.
Para obter o máximo rendimento, a conduta
para o exterior não deverá ser superior a
QUATRO METROS, ter mais de dois ângulos
de 90°, e o seu diâmetro deve ser de pelo
menos Ø120.
1) Utilizando o suporte (O) marque e fure a
posição dos tira-fundos de amarração (S)
(Ø8x45) no tecto.
2) Fixe o suporte (O) ao tecto com os tira-
fundos de amarração (S) (Ø8 x 45).
3) Monte o châssis superior (A6) no suporte
(O) com os parafusos (Q) (M6 x 16).

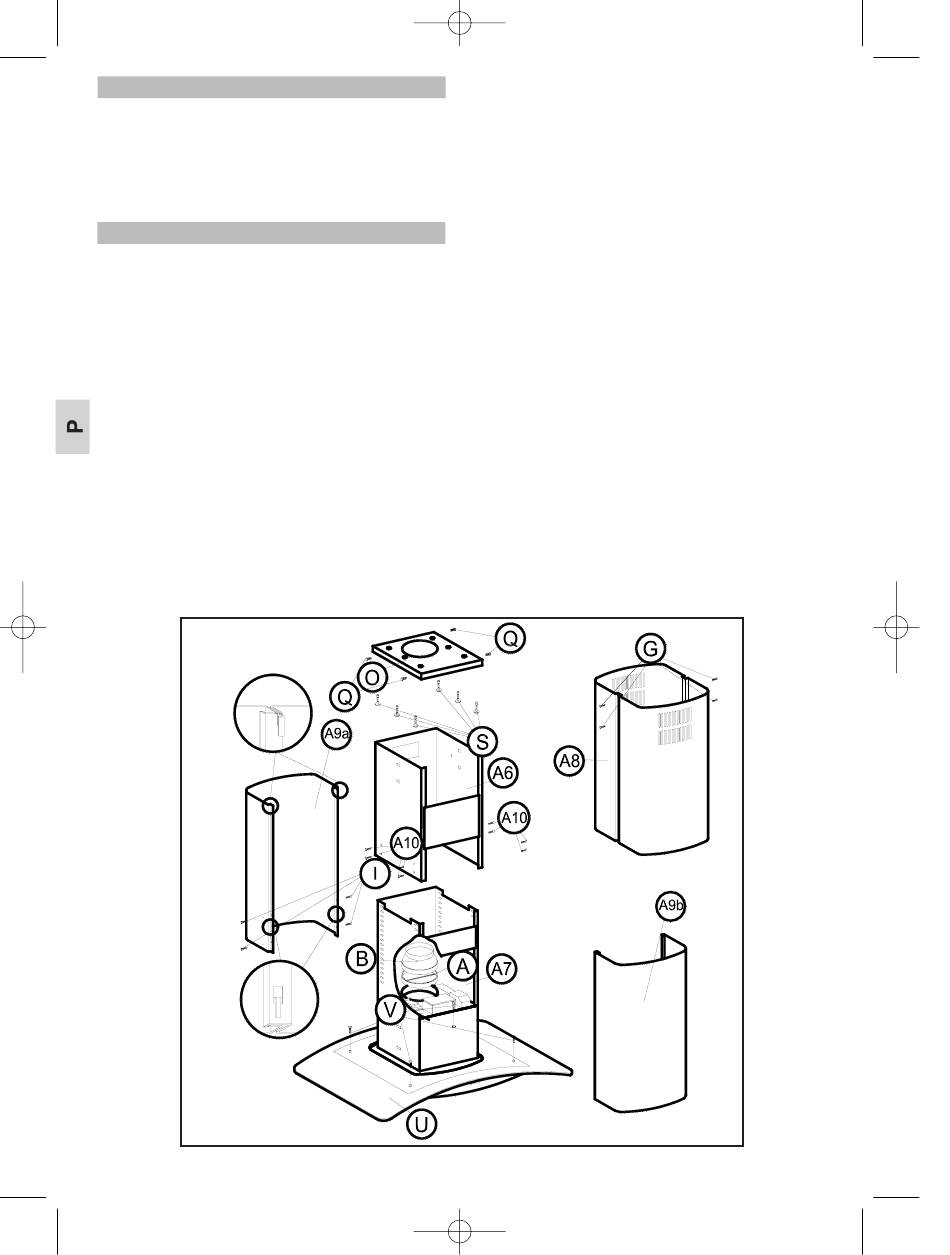

FIG. 1
30
14/04/2003 13:20 PÆgina 30
4) Conecte a parte superior do tubo interior
(não fornecido) à saída.
5) Monte a conducta superior (A8) e fixe-a ao
châssis superior (A6) com os parafusos (G)
(M4 x 12).
6) Coloque a peça (A) se o tubo interior (não
fornecido) for Ø150 ou (A) + (B) se for Ø120.
7) Ajuste o suplemento decorativo (U), fixando-
o delicadoa ao corpo do exaustor com os
parafusos fornecidos com o suplemento
decorativo.
8) Monte o conjunto inferior oa conjunto
superior fixado ao tecto com os parafusos
(A10) (M4 x 12) à altura desejada.
9) Fixe o tubo interior com uma braçadeira
(não fornecida) a (A) ou (B) consoante o caso.
10) Monte a parte (A9a) da conducta inferior ao
châssis inferior (A7) com os parafusos (I) (M4
x 12).
11) Ajuste a parte (A9b) da conducta inferior à
parte (A9a) como indicado nos detalhes.
12) Ajuste definitivoa o suplemento decorativo
(U), fixando-o ao corpo do exaustor com os
parafusos fornecidos com o suplemento
decorativo.
