Aktivkohlefilter (Optional)
Falls ein Dunstabzug nach außen nicht
möglich ist, kann die Dunstabzugshaube
mittels Aktivkohlefiltern so betrieben werden,
dass die Reinigung der Luft mit Umluftbetrieb
über diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter
beträgt, je nachdem wie oft und lange Sie das
Gerät einschalten, zwischen drei bis sechs
Monaten. Diese Filter sind nicht wasch- oder
wiederverwendbar. Sie müssen nach der
Abnutzung erneuert werden.

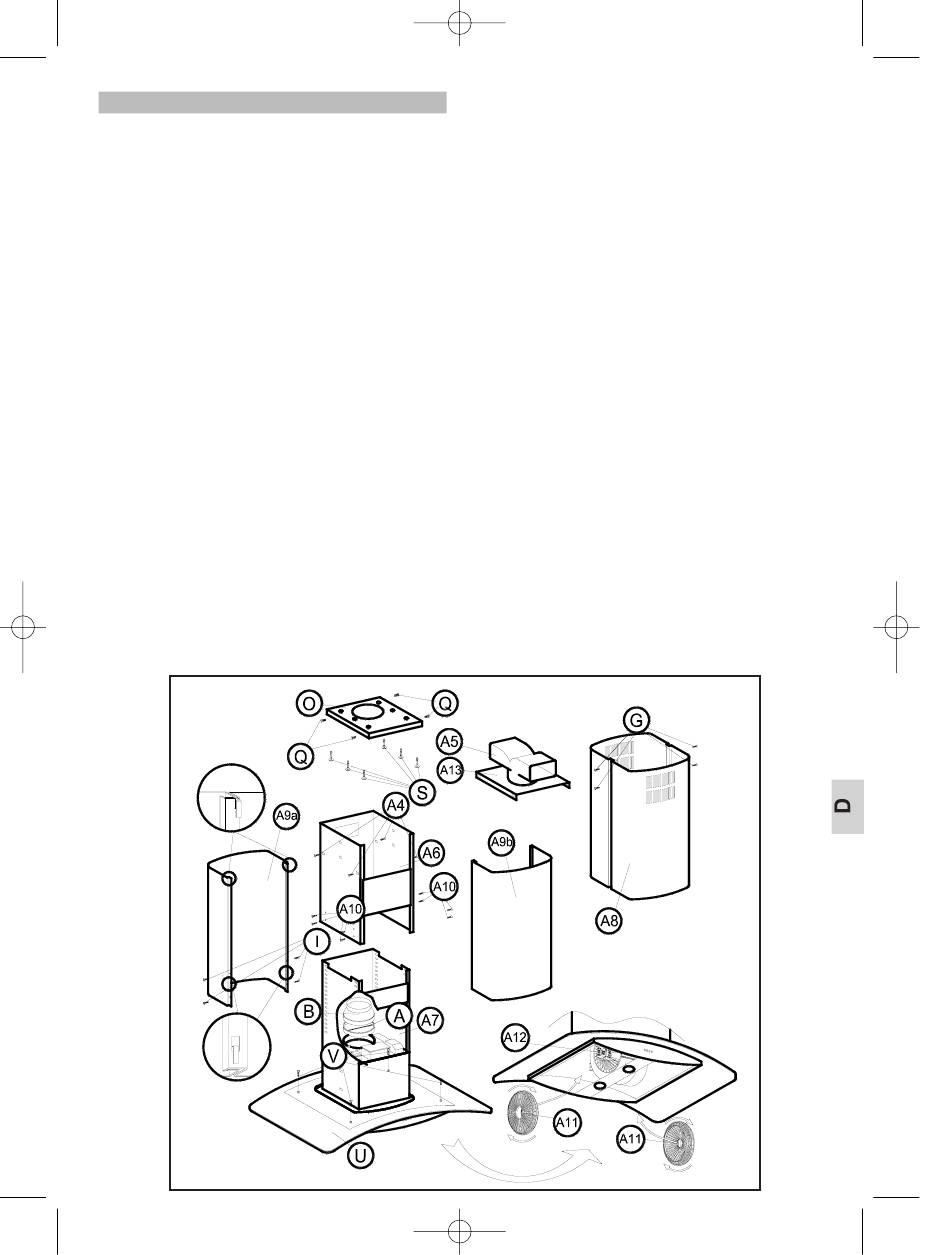

Zeichnung 2 (S. 13)
1) Befestigen Sie die Aufhängung des Diffuseurs
(A13) mittels der Schrauben (A4) (M4 x 12) im
oberen Gehäuse (A6).
2) Justieren Sie den Diffuseur (A5) über der
Aufhängung (A13).
3) Verbinden Sie den oberen Teil des Innenrohres
(nicht mitgeliefert) mit dem runden Ausgang der
Aufhängung (A13).
4) Zeichnen Sie mit Hilfe der Aufhängung (O) die
Bohrlöcher an und bohren Sie die Löcher für die
Schraubenbolzenverankerung (S) (Ø8 x 45) in die
Decke.
5) Schrauben Sie die Aufhängung (O) mit den
Schraubenbolzenverankerungen (S) (Ø8 x 45) in
der Decke fest.
FIG. 2
14/04/2003 13:18 PÆgina 13
6) Befestigen Sie das obere Gehäuse (A6) mit den
Schrauben (Q) (M6 x 16) in der Aufhängung (O).
7) Montieren Sie die obere Rohrummantelung (A8)
und befestigen Sie diese mit den Schrauben (G)
(M4 x 12) am äußeren Gehäuse (A6).
8) Bringen Sie das Teil (A) an, wenn das Innenrohr
(nicht mitgeliefert) einen Durchmesser von Ø150
hat oder (A) + (B) bei einem Durchmesser von
Ø120.
9) Passen Sie den Schirm (U) ein, indem Sie ihn
mit den dazu gelieferten
Haubenkörper leicht befestigen.
10) Befestigen Sie das Unterteil des Geräts auf der
gewünschten Höhe mit den Schrauben (A10) (M4 x
12) am in die Decke montierten Oberteil.
11) Befestigen Sie das Innenrohr mit einer Schelle
(nicht mitgeliefert) entsprechend an (A) bzw. (B)
an.
12) Bringen Sie das Teil (A9a) der unteren
Rohrummantelung mit den Schrauben (I) (M4 x 12)
am unteren Gehäuse (A7) an.
13) Passen Sie, wie ausführlich beschrieben, das
Teil (A9b) der unteren Rohrummantelung an das
Teil (A9a) ein.
14) Passen Sie den Schirm (U) ein, indem Sie ihn
mit den dazu gelieferten
Haubenkörper festziehen.
15) Setzen Sie die Filter jeweils in das Ansaugteil
an beiden Seiten des Motors ein, indem Sie die
Filteröffnungen (A11) in die Raster (A12) des
Motorgehäuses einstecken.
Schrauben am
Schrauben am
