Filtres à charbon actif (facultatif)
Dans le cas où il serait impossible d'évacuer le gaz
à l'extérieur, la hotte peut être plaçée pour purifier
l'air en le faisant passer à nouveau dans les filtres
à charbon actif.
Les filtres à charbon actif peuvent durer entre trois
et six mois, selon la façon dont ils sont utilisés par
tout un chacun. Ces filtres ne sont pas lavables et
ne peuvent pas être regénérés non plus. Une fois
qu'ils sont âbimés, il faut les remplacer.

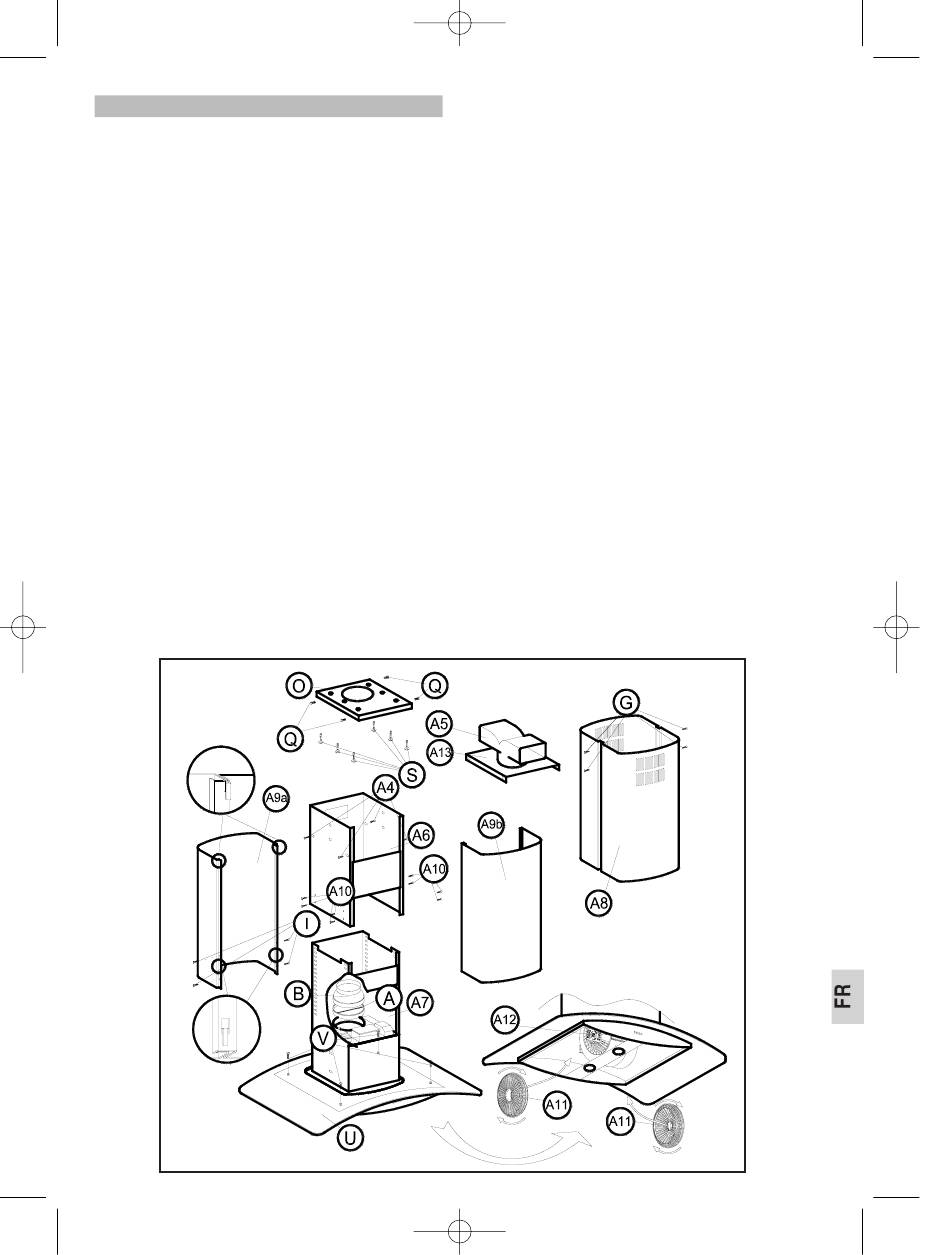

Fig. 2 (Page 25)
1) Montez le support du diffuseur (A13) sur le
châssis supérieur (A6) à l'aide de vis (A4) (M4
x 12).
2) Adaptez le diffuseur (A5) au support (A13).
3) Branchez la partie supérieure du tuyau
intérieur (non livré) à la sortie circulaire du
support (A13).
4) Au moyen du support (O) tracez et perforez
sur le toit la situation des tire-fonds-ancrage
(S) (Ø8 x 45).
5) Vissez le support (O) au toit à l'aide des
tire-fonds ancrage (S) (Ø8 x 45).
6) Montez le châssis supérieur (A6) sur le
support (O) à l'aide des vis (Q) (M6 x 16).
7) Montez le couvre-tuyau supérieur (A8) et
FIG. 2
14/04/2003 13:19 PÆgina 25
fixez-le au châssis supérieur (A6) à l'aide des
vis (G) (M4 x 12).
8) Placez la pièce (A) si le tuyau intérieur (non
livré) est Ø150 ou (A) + (B) s'il est Ø120.
9) Ajustez le complément décoratif (U), en le
fixant légèrement au corps de la hotte à l'aide
des vis livrées avec le complément décoratif.
10) Montez l'ensemble inférieur fixé au toit à
l'aide des vis (A10) (M4 x 12) à la hauteur
souhaitée.
11) Fixez le tuyau intérieur avec un collier
(non livré) à (A) ou (B) selon le cas.
12) Montez la partie (A9a) du couvre-tuyau
inférieur au châssis inférieur (A7) à l'aide de
vis (I) (M4 x 12).
13) Adaptez la partie (A9b) du couvre-tuyau
inférieur à celle (A9a) comme cela est indiqué
sur les détails.
14) Ajustez définitivement le complément
décoratif (U), en le fixant au corps de la hotte
à l'aide des vis livrées avec le complément
décoratif.
15) Placez les filtres dans la section latérale
d'aspiration du moteur
correspondre les orifices des filtres (A11)
avec les pivots (A12) de la carcasse du
moteur.
en faisant
