Accessoires livrés
1 Réduction 150 / 125 mm.
1 Soupape anti-retour.
6 Vis à bois (Ø8 x 45).
Installation

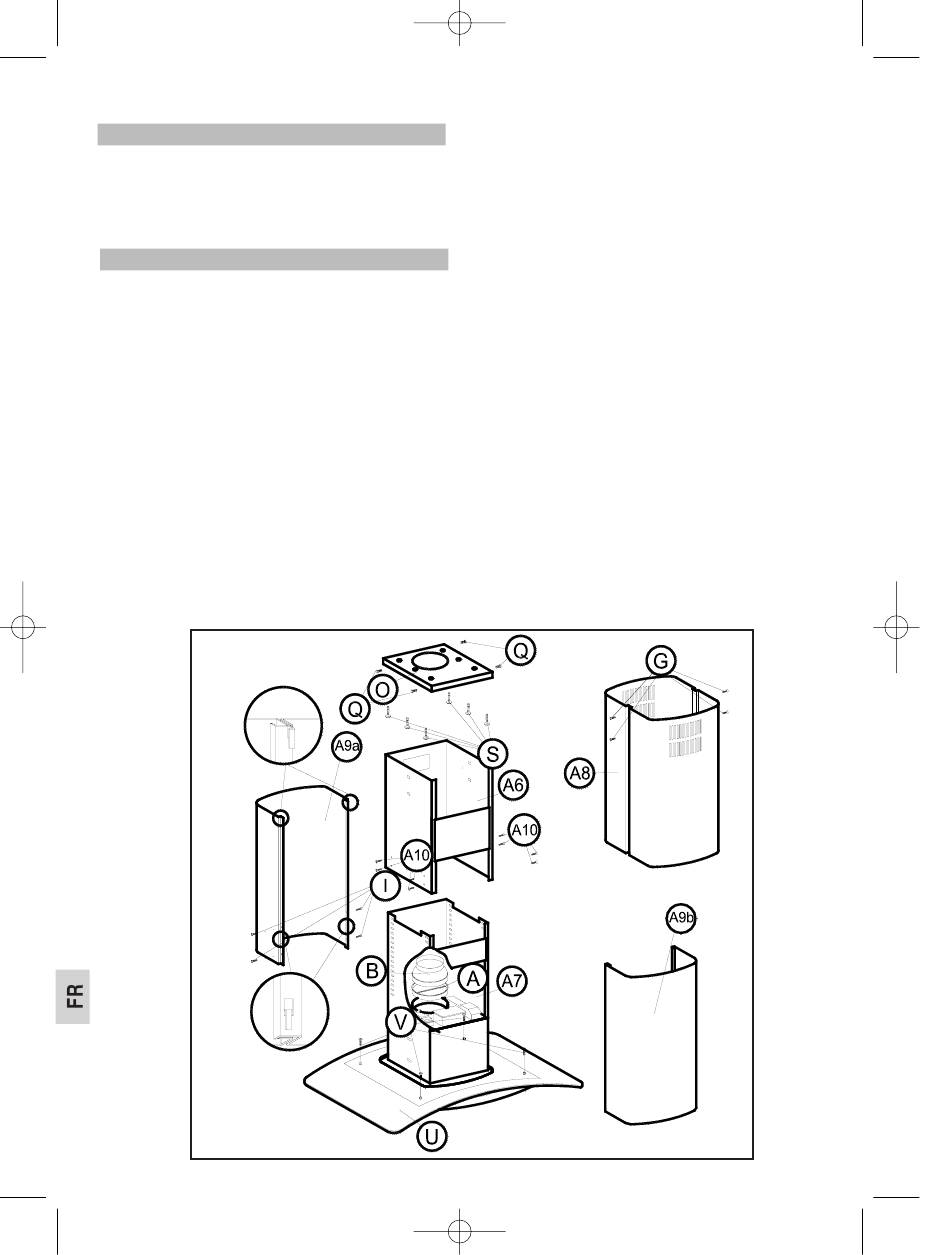

Fig. 1 (Page 24)
Faites tout pour respecter les Instructions de
Sécurité indiquées à la page 20 au moment
d'installer la hotte.
Pour obtenir un meilleur rendement, la conduite
située à l'extérieur ne devra pas dépasser les
QUATRE MÈTRES et ne devra pas non plus avoir
plus de deux angles de 90º. Par contre, elle devra
avoir au moins Ø120 de diamètre.
1) Au moyen du support (O) tracez et perforez
sur le toit la situation des tire-fonds-ancrage
(S) (Ø8 x 45).
2) Vissez le support (O) au toit à l'aide des tire-
fonds ancrage (S) (Ø8 x 45).
3) Montez le châssis supérieur (A6) sur le
support (O) à l'aide des vis (Q) (M6 x 16).
4) Branchez la partie supérieure du tuyau
FIG. 1
24
14/04/2003 13:19 PÆgina 24
intérieur (non livré) à la sortie.
5) Montez le couvre-tuyau supérieur (A8) et
fixez-le au châssis supérieur (A6) à l'aide des
vis (G) (M4 x 12).
6) Placez la pièce (A) si le tuyau intérieur (non
livré) est Ø150 ou (A) + (B) s'il est Ø120.
7) Ajustez le complément décoratif (U), en le
fixant légèrement au corps de la hotte à l'aide
des vis livrées avec le complément décoratif.
8) Montez l'ensemble inférieur fixé au toit à
l'aide des vis (A10) (M4 x 12) à la hauteur
souhaitée.
9) Fixez le tuyau intérieur avec un collier (non
livré) à (A) ou (B) selon le cas.
10) Montez la partie (A9a) du couvre-tuyau
inférieur au châssis inférieur (A7) à l'aide de vis
(I) (M4 x 12).
11) Adaptez la partie (A9b) du couvre-tuyau
inférieur à celle (A9a) comme cela est indiqué
sur les détails.
12) Ajustez définitivement le complément
décoratif (U), en le fixant au corps de la hotte à
l'aide des vis livrées avec le complément
décoratif.
