Funciones de diagnóstico
El operario puede comprobar el estado del AOPD en la pantalla digital (una cifra) con la que cuentan tanto el receptor
como el transmisor.
Orion1 Base también dispone de cuatro LED en el receptor y dos en el transmisor.

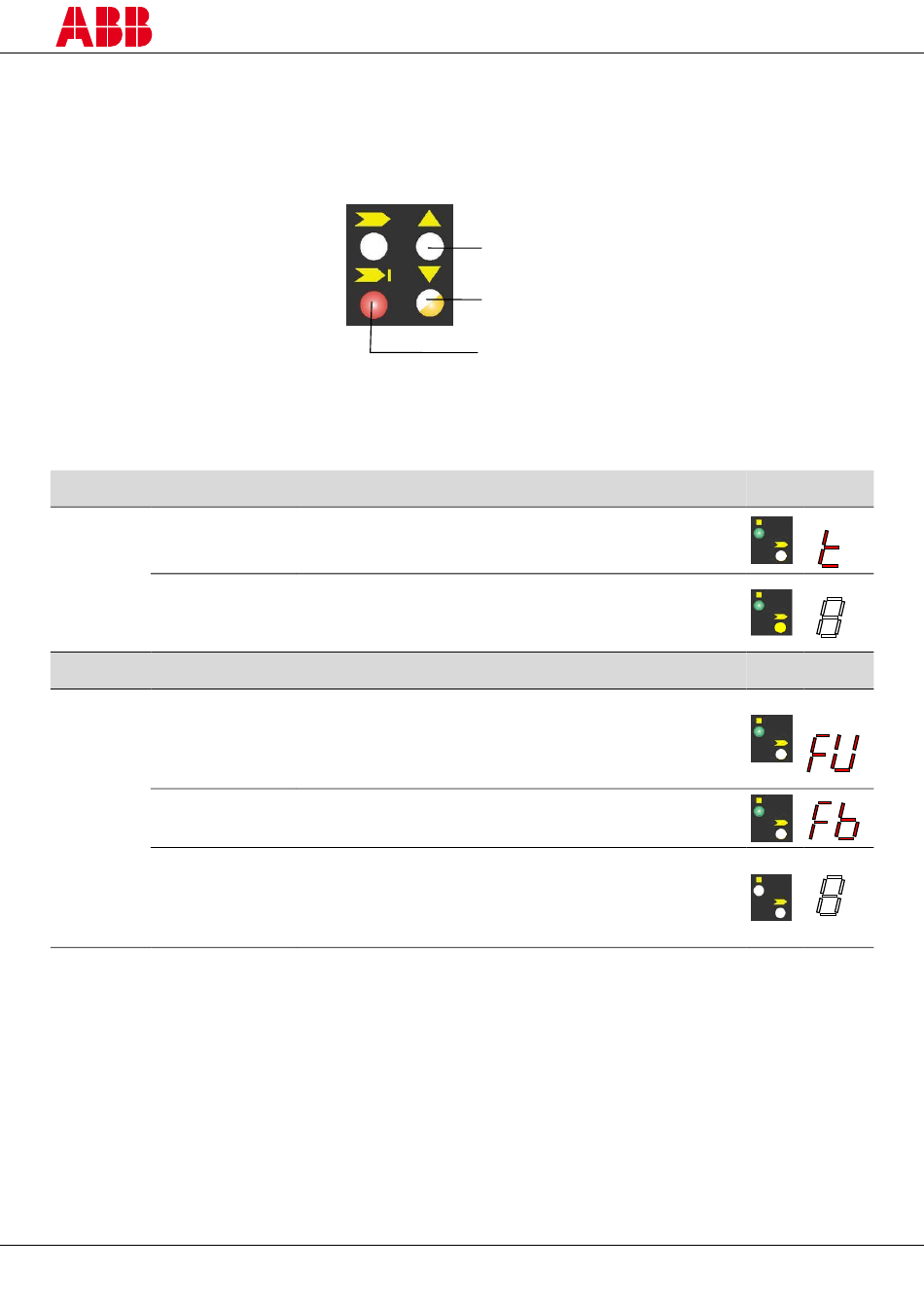

La siguiente figura muestra todos los modos de señalización de los LED: apagado, encendido y parpadeando.
La pantalla y los LED de señalización permiten al operario realizar una evaluación de las principales causas de la
parada o el error del sistema.
Transmisor
Función Estado
TEST (Prueba)
(verde encendido)
Modo de
funcionamie
Emisión
nto normal
(verde encendido,
amarillo
encendido)
Función Tipo
Error interno
(verde encendido)
Error de la óptica
Modo de
error
(verde encendido)
Sin fuente de
alimentación
(todos los LED
apagados)
2TLC172293M0701 Rev A
2015-03-20
Significado
Se está realizando una prueba al AOPD.
El OSSD del receptor debe estar desactivado.
AOPD en modo de funcionamiento normal.
Comprobación y reparación
Apague el dispositivo y vuélvalo a encender.
Si el error persiste, póngase en contacto con un especialista de
ABB Jokab Safety.
Apague el dispositivo y vuélvalo a encender.
Si el error persiste, póngase en contacto con un especialista de
ABB Jokab Safety.
Compruebe el cableado, las conexiones y la tensión de la
fuente de alimentación.
Si el error persiste, póngase en contacto con un especialista de
ABB Jokab Safety.
