Funzioni diagnostiche
L'operatore può verificare lo stato dell'AOPD mediante un display a una cifra presente sia sul ricevitore sia sul
trasmettitore.
L'Orion1 Base è dotato inoltre di quattro LED sul ricevitore e di due LED sul trasmettitore.

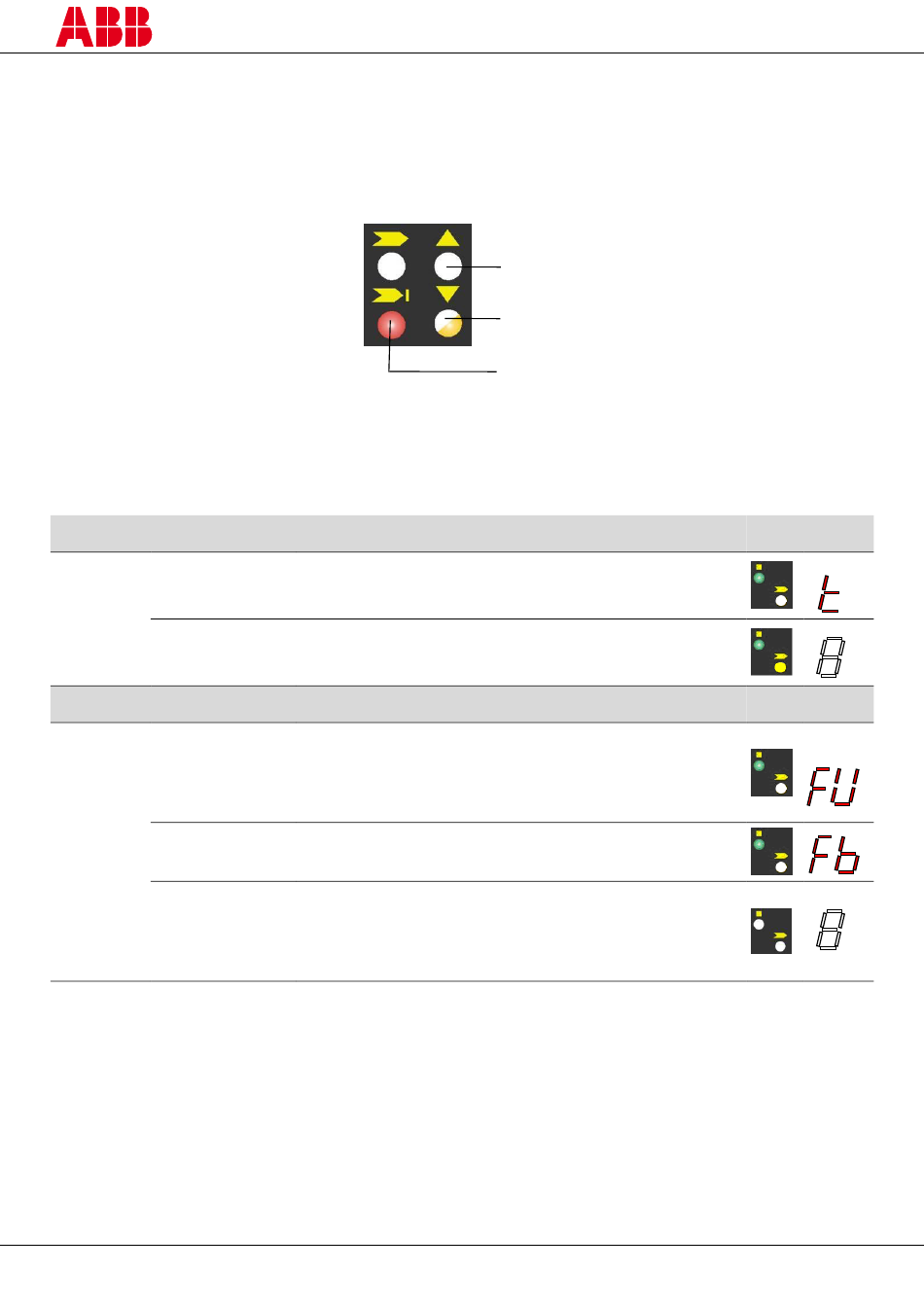

La Figura sottostante mostra tutte le modalità di segnalazione dei LED: OFF (non illuminato), ON (illuminato) e
LAMPEGGIANTE.
L'operatore può valutare le principali cause degli arresti e degli errori del sistema mediante il display e i LED di
segnalazione.
Trasmettitore
Funzione
Stato
TEST
(verde ON)
Modalità di
funzionamen
Emissione
to standard
(verde ON
giallo ON)
Funzione
Tipo
Errore interno
(verde ON)
Errore ottico
Modalità
errore
(verde ON)
Nessuna tensione
di alimentazione
(LED OFF)
2TLC172293M0901 Rev A
2015-03-20
Significato
Test dell'AOPD in corso.
Lo stato dell'OSSD sul ricevitore deve essere OFF (disattivato).
AOPD in modalità di funzionamento standard.
Verificare e riparare
Spegnere e riaccendere l'alimentazione.
Se l'errore persiste, contattare il rappresentante
ABB Jokab Safety.
Spegnere e riaccendere l'alimentazione.
Se l'errore persiste, contattare il rappresentante
ABB Jokab Safety.
Verificare il cablaggio, i collegamenti e il valore della tensione di
alimentazione.
Se l'errore persiste, contattare il rappresentante
ABB Jokab Safety.
8
LED OFF
LED LAMPEGGIANTE
LED ON
LED
CIFRA
LED
CIFRA
www.abb.com/jokabsafety
