Diagnose funktionen
Der Bediener kann den Status der AOPD anhand eines einstelligen Displays überprüfen, das sich an Empfänger und
Sender befindet.
Orion1 Base verfügt zudem über vier LEDs am Empfänger und zwei LEDs am Sender.

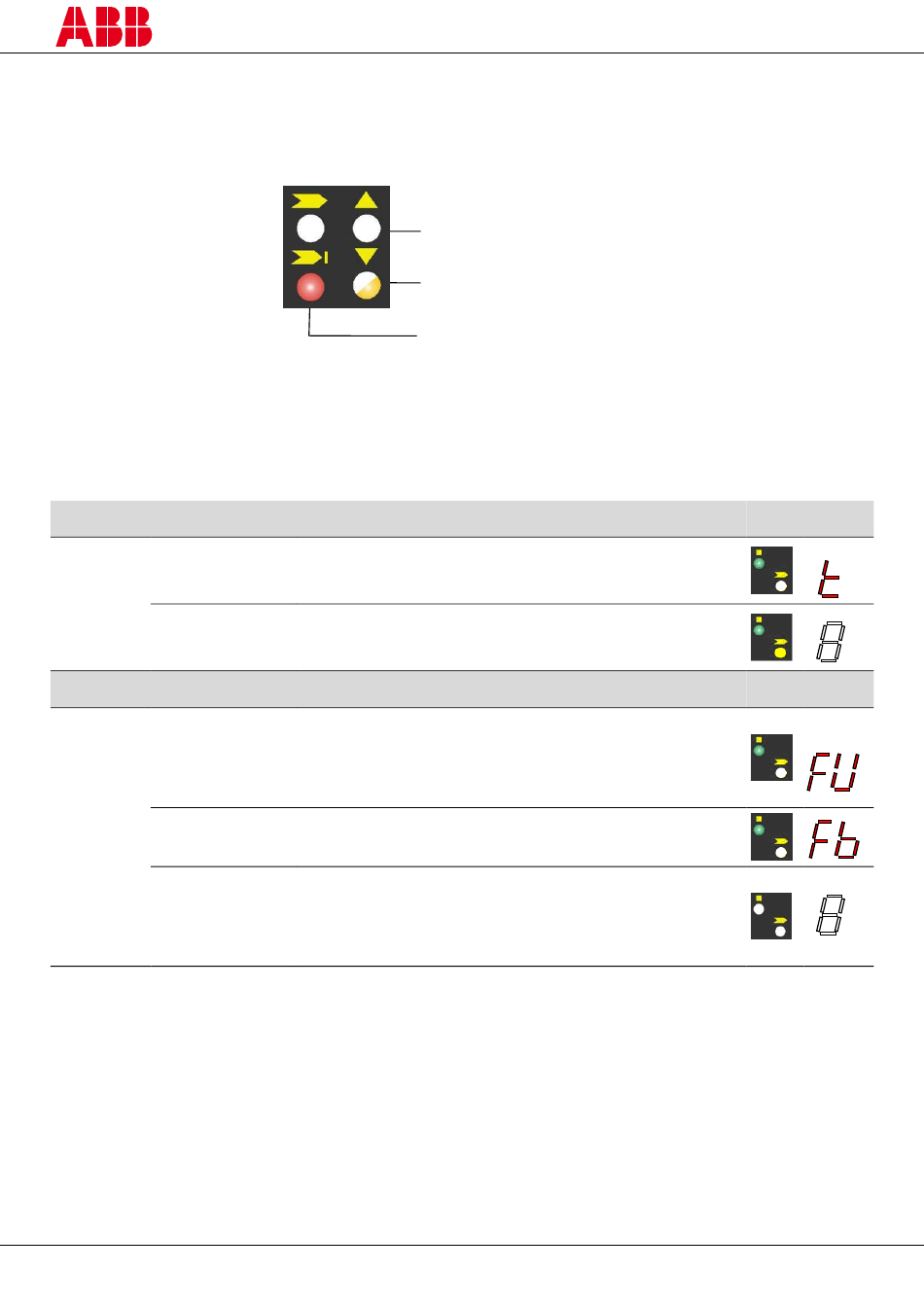

Die Abbildung unten zeigt alle Anzeigezustände der LEDs: AUS, AN und BLINKEND. Über das Display und die
Anzeige-LEDs kann der Bediener die wesentlichen Ursachen für einen Stillstand oder einen Defekt des Systems
beurteilen.
Sender
Funktion
Status
TEST
(grün AN)
Normaler
Betriebszust
Ausstrahlung
and
(grün AN
gelb AN)
Funktion
Typ
Interner Fehler
(grün AN)
Fehler-
Optischer Fehler
zustand
(grün AN)
Keine Spannungs-
versorgung
(LEDs AUS)
2TLC172293M0101 Rev A
2015-03-20
LED AUS
LED BLINKEND
LED AN
Bedeutung
AOPD wird geprüft.
OSSD-Status am Empfänger muss OFF sein.
AOPD in normalem Betriebszustand.
Überprüfen und reparieren
Netzstrom aus- und wieder anschalten.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
Netzstrom aus- und wieder anschalten.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
Überprüfen Sie die Kabel, Anschlüsse und den Wert der
Spannungsversorgung.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
