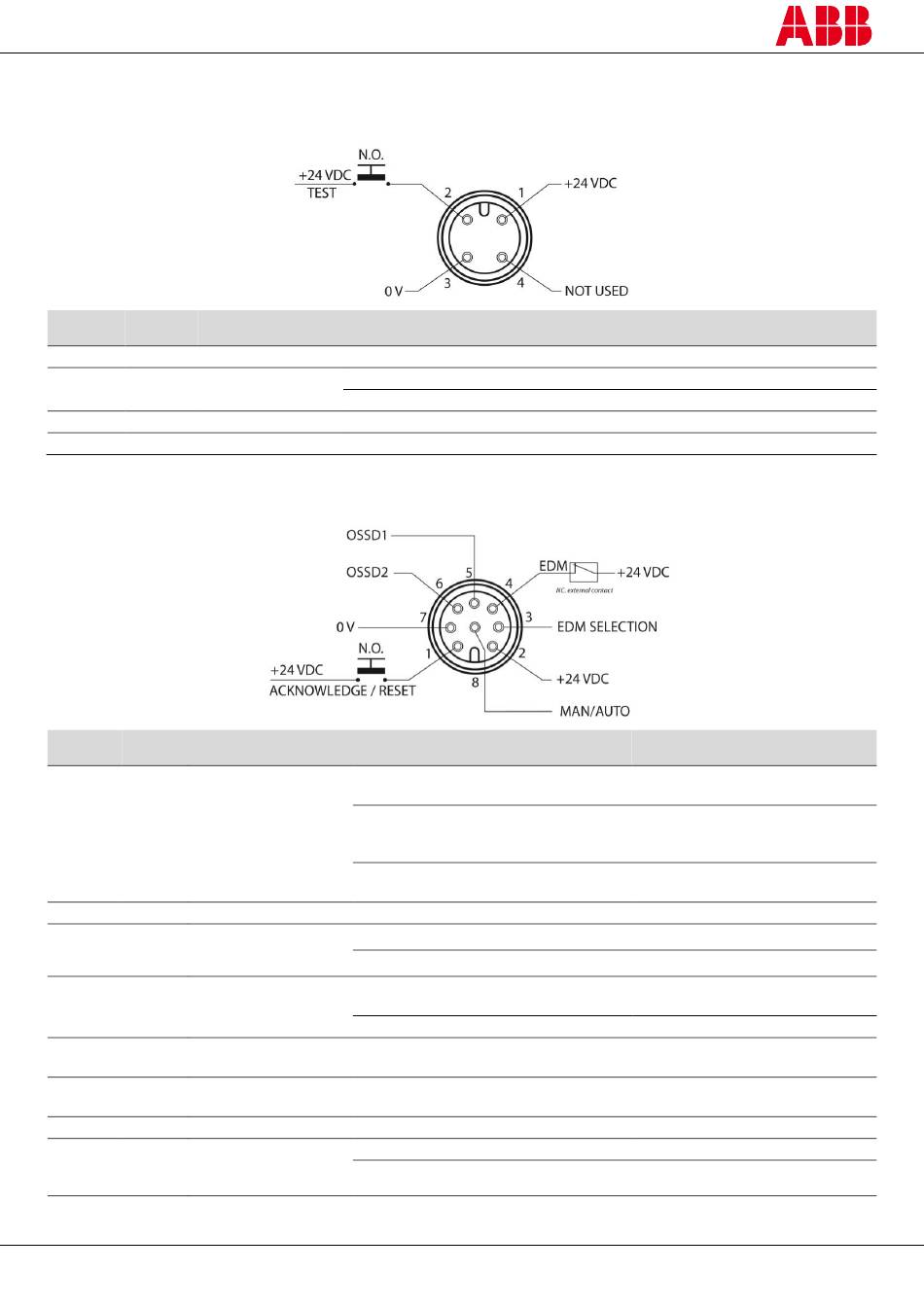

Raccordements électriques
Émetteur
1
Broche Fil Fonction
1 Marron Alimentation
2 Blanc TEST
3 Bleu Alimentation
4 Noir Non utilisé
1
Code couleur conformément aux câbles standard d'ABB Jokab Safety
Récepteur
1
Broche Fil Fonction
RÉARMEMENT/
1 Blanc
RECONNAISSANCE
2 Marron Alimentation
3 Vert VALIDATION EDM
4 Jaune EDM
5 Gris OSSD1
6 Rose OSSD2
7 Bleu Alimentation
RÉARMEMENT
8 Rouge MANUEL/AUTOMAT
IQUE
1
Code couleur conformément aux câbles standard d'ABB Jokab Safety
2TLC172293M0301 Rév. A
2015-03-20
Raccordement
+24 Vcc
Contact NO sur le courant +24 Vcc si la fonction est utilisée
Aucun raccordement ou 0 V si la fonction n'est pas utilisée
0 V
-
Réarmement automatique sans
fonction
Réarmement automatique avec
fonction Reconnaissance ou mode
Alignement
Réarmement manuel
Activer la fonction EDM
Désactiver la fonction EDM
Fonction utilisée/activée
Fonction inutilisée/désactivée
Réarmement automatique
Réarmement manuel
3
Raccordement
Aucun raccordement ou 0 V
Contact NO sur le courant
+ 24 Vcc
Contact NO sur le courant
+ 24 Vcc
+24 Vcc
Aucun raccordement ou 0 V
+24 Vcc
Contact NF d'un relais à
contacts liés
Aucun raccordement ou 0 V
Module de commande de la
sécurité par ex.
Module de commande de la
sécurité par ex.
0 V
Broche 5 (OSSD1)
Broche 6 (OSSD2)
