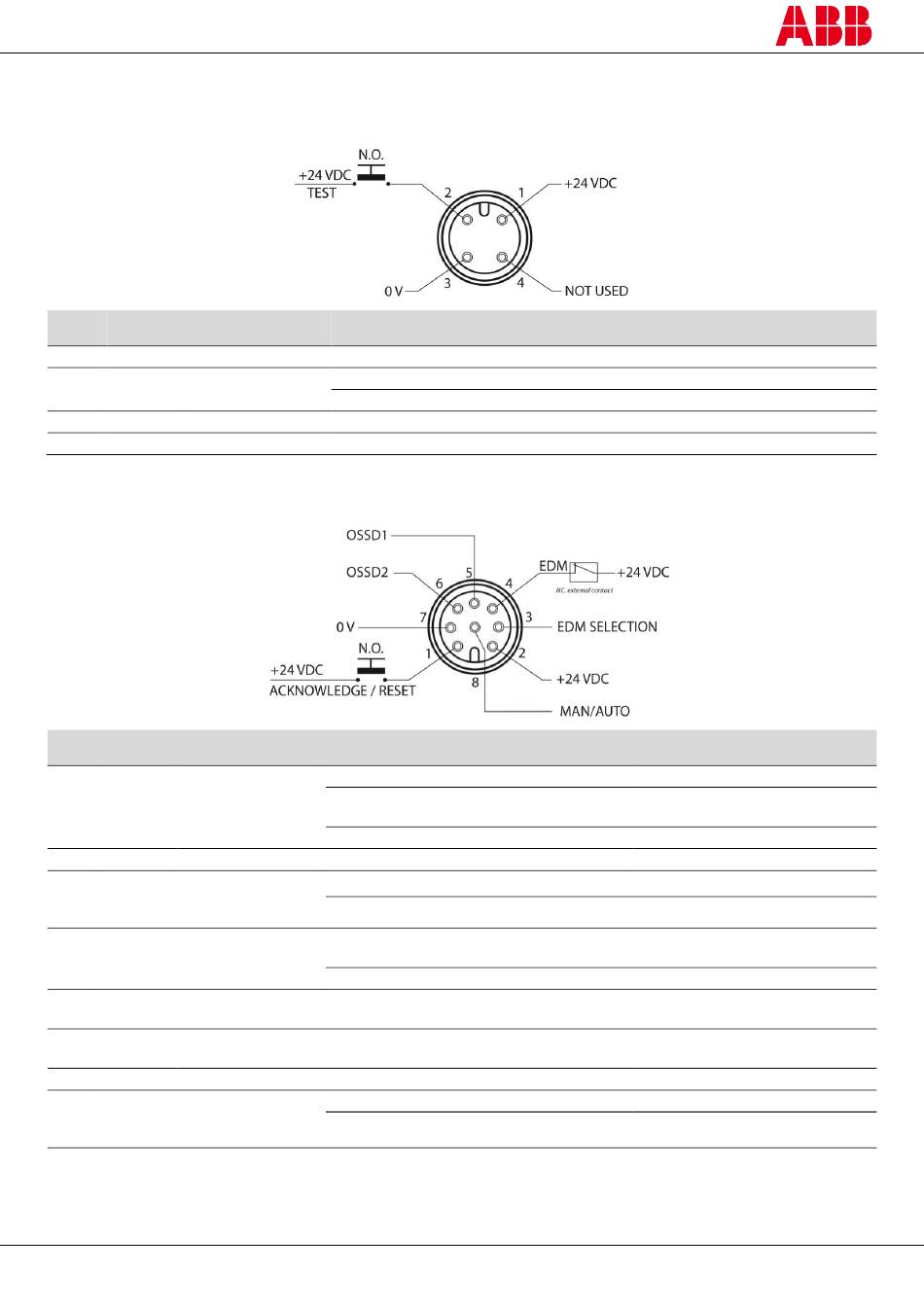

Conexiones eléctricas
transmisor
1
Pin Cable Función
1 Marrón Alimentación
2 Blanco TEST (Prueba)
3 Azul Alimentación
4 Negro No utilizado
1
Colores de los cables estándar de ABB Jokab Safety
receptor
1
Pin Cable Función
RESET/
ACKNOWLEDGE
1 Blanco
(Rearme/
Confirmación)
2 Marrón Alimentación
EDM SELECTION
3 Verde (Selección de
EDM)
4 Amarillo EDM
5 Gris OSSD1
6 Rosa OSSD2
7 Azul Alimentación
MAN/AUTO
8 Rojo RESET (Rearme
man./auto.)
1
Colores de los cables estándar de ABB Jokab Safety
2TLC172293M0701 Rev A
2015-03-20
Conexión a
+24 V CC
Contacto NA (NO) a +24 V CC si se utiliza
Desconectado o 0 V si no se utiliza
0 V
-
Rearme auto. sin función
Rearme auto. con la función de
confirmación o el modo de alineación
Rearme manual
Activa la función de EDM
Desactiva la función de EDM
Función en uso / activada
Función no utilizada / desactivada
Rearme automático
Rearme manual
3
Conexión a
No conectado o 0 V
Contacto NA (NO) a +24 V CC
Contacto NA (NO) a +24 V CC
+24 V CC
No conectado o 0 V
+24 V CC
Contacto NC de un relé de guía
forzada
No conectado o 0 V
Módulo del control de seguridad
de ex.
Módulo del control de seguridad
de ex.
0 V
Pin 5 (OSSD1)
Pin 6 (OSSD2)
