Alineación
Para disfrutar de un correcto funcionamiento del AOPD, es necesario llevar a cabo la alineación entre el transmisor y
el receptor. Una alineación adecuada evita la inestabilidad del rendimiento como consecuencia de vibraciones o
polvo.
La alineación se puede considerar perfecta cuando los ejes ópticos del primer y el último haz del transmisor coinciden
con los ejes ópticos de los elementos correspondientes del receptor.

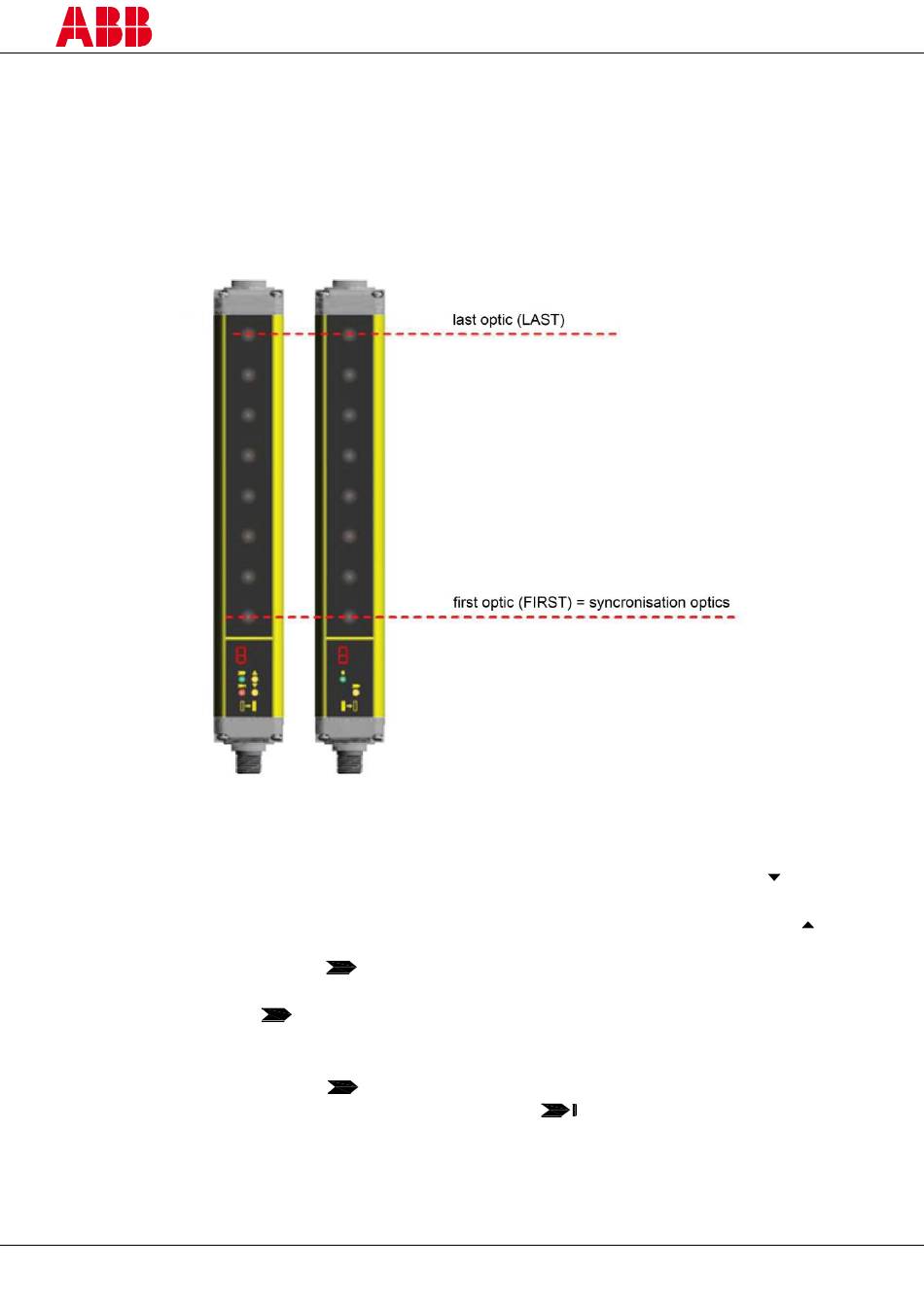

El haz que se utiliza para la sincronización de las dos unidades es el cercano al conector. FIRST es la óptica
conectada a este haz y LAST es la óptica conectada al último haz comenzando desde el primero.
El proceso de alineación debe realizarse tras haber completado la instalación mecánica y las conexiones eléctricas.
1. Para activar el modo de alineación, pulse el contacto NA externo (botón Confirmación/Rearme
[ACKNOWLEDGE/RESET]) durante un mínimo de 0,5 s con el dispositivo encendido.
2. Mantenga el receptor en una posición estable y ajuste el transmisor hasta que el LED amarillo (
apague. Esto indica la alineación del primer haz de sincronización.
3. Gire el transmisor, haciéndolo rotar sobre el eje de las ópticas inferiores, hasta que el LED amarillo (
se apague.
Nota: asegúrese de que el LED verde (
4. Gire lentamente las dos unidades en ambas direcciones para localizar los límites de la zona dentro de los
cuales el LED verde (
máxima). Una vez hecho esto, coloque las dos unidades en el centro de esta zona.
5. Fije las dos unidades firmemente con la ayuda de los soportes.
6. Compruebe que el LED verde (
interrumpidos. A continuación, asegúrese de que el LED rojo (
de los haces. Esta comprobación debe realizarse con la «pieza de prueba» cilíndrica especial que tenga el
tamaño adecuado para la resolución del dispositivo utilizado (consulte el manual de instrucciones, apartado
«Comprobaciones necesarias tras la primera instalación»).
7. Apague el dispositivo y vuélvalo a encender en modo de funcionamiento normal.
Nota: las salidas OSSD se desactivan durante el modo de alineación.
2TLC172293M0701 Rev A
2015-03-20
) esté encendido y no parpadee.
) se mantiene encendido sin parpadear y la pantalla muestra un «4» (alineación
) del receptor esté encendido cuando los haces no se vean
) se encienda cuando se interrumpe uno
6
FIRST) se
LAST)
