Procedura di allineamento
L'allineamento tra il trasmettitore e il ricevitore è necessario per assicurare il corretto funzionamento dell'AOPD. Un
buon allineamento previene l'instabilità delle uscite causata dalla polvere o dalle vibrazioni.

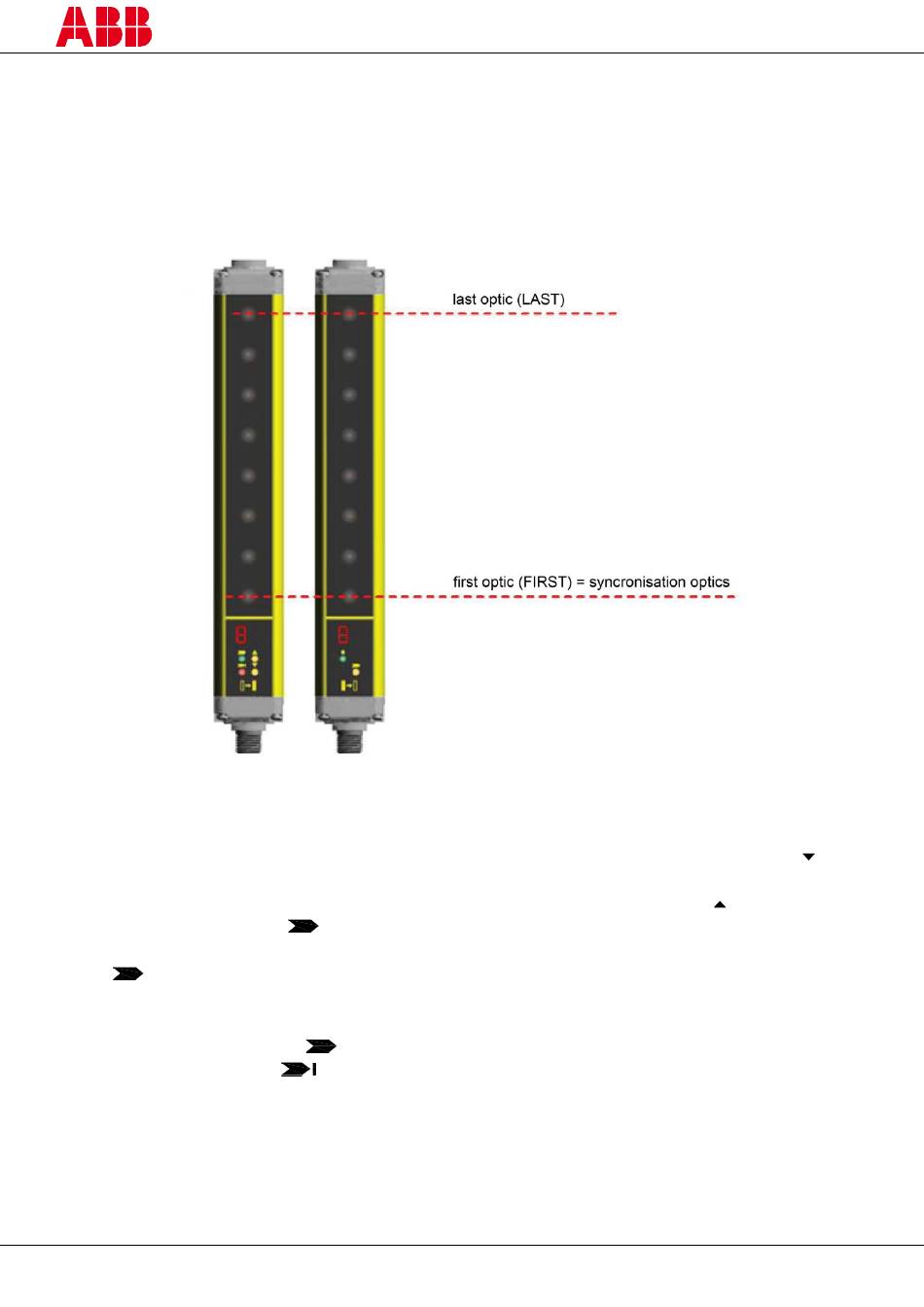

L'allineamento è perfetto se gli assi ottici del primo e dell'ultimo raggio del trasmettitore coincidono con gli assi ottici
dei corrispondenti elementi del ricevitore.
Il raggio utilizzato per sincronizzare le due unità è quello più vicino al connettore. La PRIMA è l'ottica collegata con
questo raggio, l'ULTIMA è l'ottica collegata con l'ultimo raggio quando si inizia dalla PRIMA.
L'allineamento viene effettuato dopo aver completato l'installazione meccanica e i collegamenti elettrici.
1. Attivare la modalità di allineamento premendo il contatto NO (normalmente aperto) esterno (pulsante
RICONOSCI/RESET) per almeno 0,5 s ad alimentazione attivata.
2. Mantenere il ricevitore in una posizione stabile e regolare il trasmettitore finché il LED giallo (PRIMO
spegne. Questa condizione mostra l'allineamento del primo raggio di sincronizzazione.
3. Ruotare il trasmettitore intorno all'asse dell'ottica inferiore, finché il LED giallo (ULTIMO
N.B. Accertarsi che il LED verde (
4. Ruotare leggermente entrambe le unità in entrambi i sensi, per individuare i limiti dell'area in cui il LED verde (
) è illuminato in modo fisso e viene visualizzato "4" (allineamento massimo). Collocare entrambe le unità
al centro di tale area.
5. Fissare saldamente le due unità per mezzo di staffe.
6. Verificare che il LED verde (
quindi che il LED rosso (
effettuata con lo speciale "pezzo di prova" cilindrico avente dimensioni idonee per la risoluzione del
dispositivo utilizzato (vedere il manuale di istruzioni, paragrafo "Verifiche dopo la prima installazione").
7. Spegnere il dispositivo e riaccenderlo in modalità di funzionamento standard.
N.B. In modalità di allineamento le uscite OSSD sono disattivate.
2TLC172293M0901 Rev A
2015-03-20
) sia illuminato in modo fisso.
) sul ricevitore sia illuminato quando i raggi non vengono interrotti. Verificare
) si illumini quando un singolo raggio viene interrotto. Tale verifica deve essere
6
) non si
) non si spegne.
