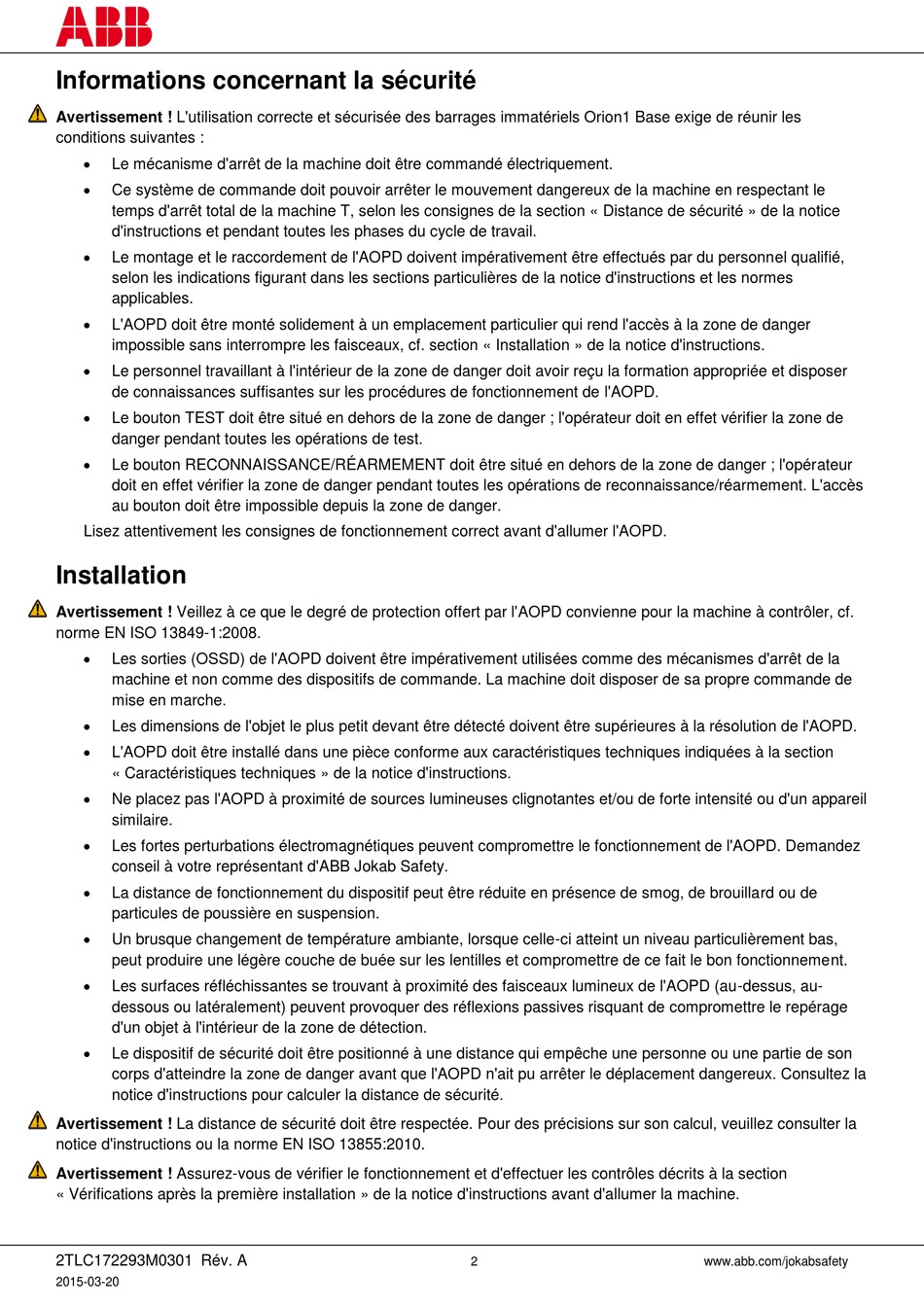

Informations concernant la sécurité
Avertissement ! L'utilisation correcte et sécurisée des barrages immatériels Orion1 Base exige de réunir les
conditions suivantes :

Le mécanisme d'arrêt de la machine doit être commandé électriquement.

Ce système de commande doit pouvoir arrêter le mouvement dangereux de la machine en respectant le
temps d'arrêt total de la machine T, selon les consignes de la section « Distance de sécurité » de la notice
d'instructions et pendant toutes les phases du cycle de travail.

Le montage et le raccordement de l'AOPD doivent impérativement être effectués par du personnel qualifié,
selon les indications figurant dans les sections particulières de la notice d'instructions et les normes
applicables.

L'AOPD doit être monté solidement à un emplacement particulier qui rend l'accès à la zone de danger
impossible sans interrompre les faisceaux, cf. section « Installation » de la notice d'instructions.

Le personnel travaillant à l'intérieur de la zone de danger doit avoir reçu la formation appropriée et disposer
de connaissances suffisantes sur les procédures de fonctionnement de l'AOPD.

Le bouton TEST doit être situé en dehors de la zone de danger ; l'opérateur doit en effet vérifier la zone de
danger pendant toutes les opérations de test.

Le bouton RECONNAISSANCE/RÉARMEMENT doit être situé en dehors de la zone de danger ; l'opérateur
doit en effet vérifier la zone de danger pendant toutes les opérations de reconnaissance/réarmement. L'accès
au bouton doit être impossible depuis la zone de danger.
Lisez attentivement les consignes de fonctionnement correct avant d'allumer l'AOPD.
Installation
Avertissement ! Veillez à ce que le degré de protection offert par l'AOPD convienne pour la machine à contrôler, cf.
norme EN ISO 13849-1:2008.

Les sorties (OSSD) de l'AOPD doivent être impérativement utilisées comme des mécanismes d'arrêt de la
machine et non comme des dispositifs de commande. La machine doit disposer de sa propre commande de
mise en marche.

Les dimensions de l'objet le plus petit devant être détecté doivent être supérieures à la résolution de l'AOPD.

L'AOPD doit être installé dans une pièce conforme aux caractéristiques techniques indiquées à la section
« Caractéristiques techniques » de la notice d'instructions.

Ne placez pas l'AOPD à proximité de sources lumineuses clignotantes et/ou de forte intensité ou d'un appareil
similaire.

Les fortes perturbations électromagnétiques peuvent compromettre le fonctionnement de l'AOPD. Demandez
conseil à votre représentant d'ABB Jokab Safety.

La distance de fonctionnement du dispositif peut être réduite en présence de smog, de brouillard ou de
particules de poussière en suspension.

Un brusque changement de température ambiante, lorsque celle-ci atteint un niveau particulièrement bas,
peut produire une légère couche de buée sur les lentilles et compromettre de ce fait le bon fonctionnement.

Les surfaces réfléchissantes se trouvant à proximité des faisceaux lumineux de l'AOPD (au-dessus, au-
dessous ou latéralement) peuvent provoquer des réflexions passives risquant de compromettre le repérage
d'un objet à l'intérieur de la zone de détection.

Le dispositif de sécurité doit être positionné à une distance qui empêche une personne ou une partie de son
corps d'atteindre la zone de danger avant que l'AOPD n'ait pu arrêter le déplacement dangereux. Consultez la
notice d'instructions pour calculer la distance de sécurité.
Avertissement ! La distance de sécurité doit être respectée. Pour des précisions sur son calcul, veuillez consulter la
notice d'instructions ou la norme EN ISO 13855:2010.
Avertissement ! Assurez-vous de vérifier le fonctionnement et d'effectuer les contrôles décrits à la section
« Vérifications après la première installation » de la notice d'instructions avant d'allumer la machine.
