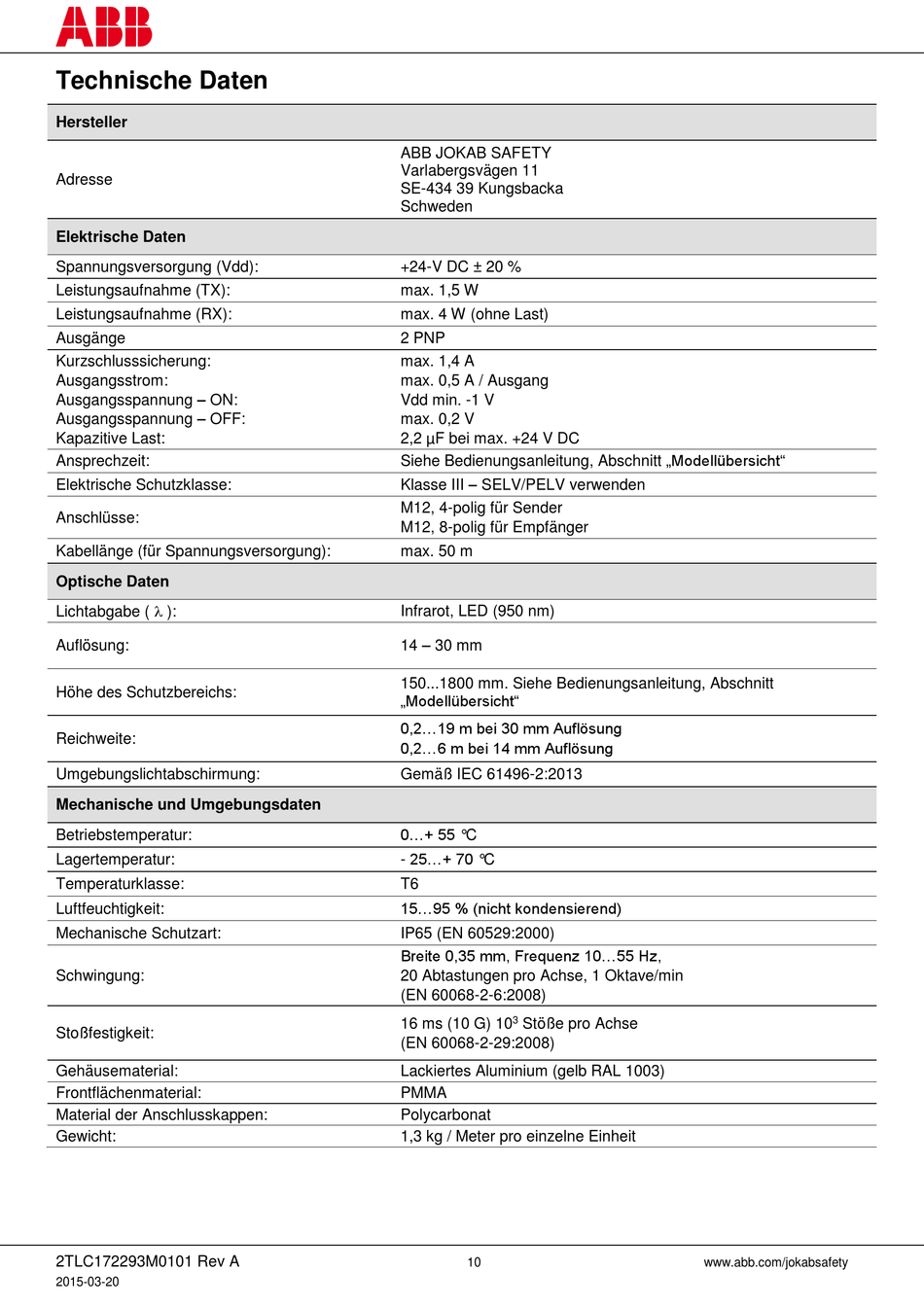

Technische Daten - ABB Orion1 Base Bedienungsanleitung

Technische Daten

Hersteller
Adresse
Elektrische Daten
Spannungsversorgung (Vdd):
Leistungsaufnahme (TX):
Leistungsaufnahme (RX):
Ausgänge
Kurzschlusssicherung:
Ausgangsstrom:
Ausgangsspannung – ON:
Ausgangsspannung – OFF:
Kapazitive Last:
Ansprechzeit:
Elektrische Schutzklasse:
Anschlüsse:
Kabellänge (für Spannungsversorgung):
Optische Daten
Lichtabgabe (  ):
Auflösung:
Höhe des Schutzbereichs:
Reichweite:
Umgebungslichtabschirmung:
Mechanische und Umgebungsdaten
Betriebstemperatur:
Lagertemperatur:
Temperaturklasse:
Luftfeuchtigkeit:
Mechanische Schutzart:
Schwingung:
Stoßfestigkeit:
Gehäusematerial:
Frontflächenmaterial:
Material der Anschlusskappen:
Gewicht:
2TLC172293M0101 Rev A
2015-03-20
ABB JOKAB SAFETY
Varlabergsvägen 11
SE-434 39 Kungsbacka
Schweden
+24-V DC ± 20 %
max. 1,5 W
max. 4 W (ohne Last)
2 PNP
max. 1,4 A
max. 0,5 A / Ausgang
Vdd min. -1 V
max. 0,2 V
2,2 µF bei max. +24 V DC
Siehe Bedienungsanleitung, Abschnitt „Modellübersicht"
Klasse III – SELV/PELV verwenden
M12, 4-polig für Sender
M12, 8-polig für Empfänger
max. 50 m
Infrarot, LED (950 nm)
14 – 30 mm
150...1800 mm. Siehe Bedienungsanleitung, Abschnitt
„Modellübersicht"
0,2...19 m bei 30 mm Auflösung
0,2...6 m bei 14 mm Auflösung
Gemäß IEC 61496-2:2013
0...+ 55 °C
- 25...+ 70 °C
T6
15...95 % (nicht kondensierend)
IP65 (EN 60529:2000)
Breite 0,35 mm, Frequenz 10...55 Hz,
20 Abtastungen pro Achse, 1 Oktave/min
(EN 60068-2-6:2008)
3
16 ms (10 G) 10 Stöße pro Achse
(EN 60068-2-29:2008)
Lackiertes Aluminium (gelb RAL 1003)
PMMA
Polycarbonat
1,3 kg / Meter pro einzelne Einheit
10 www.abb.com/jokabsafety
