6 Bedrijfshandleiding
Onderhoud
Door de knoppen 2 en 3 samen minstens 2 seconden in te drukken
wordt het instelmenu van de controller geopend. In de
configuratieomgeving kan met alle vier de knoppen door de menu's
gesurfd worden en kunnen de parameterwaarden gewijzigd worden.
1

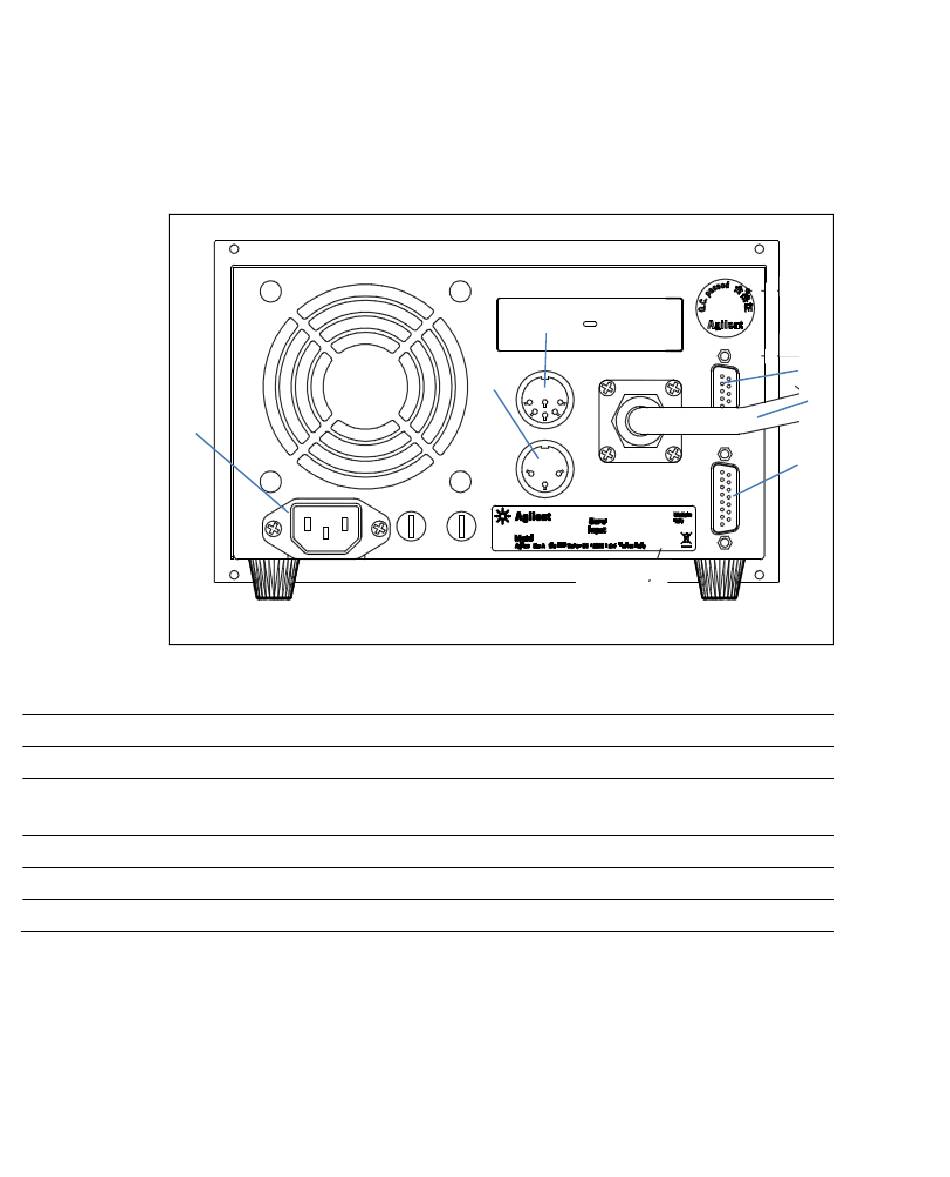

Figuur 3
1 Voedingsmodule van de controller, inclusief zekeringen, stopcontact en EMC filter.
2 Communicatiepoort RS-232 / RS-485.
3 Connector voor de logische input/output signalen, met programmeerbare analoge
uitgang (de koppelconnector wordt geleverd met hersluitbare draadbrug de Interlock).
4 Pompkabel.
5 Uitgangsconnector voor sturing van ontluchtings- en uitlaatklep.
6 Uitgangsconnector voor externe ventilator.
82/284
Achterpaneel Van de Controllers TwisTorr Medium-TMP Rack
TwisTorr Medium-TMP Rack Controller User Manual / 87-901-049-01
5
6
2
4
3
