Agilent Technologies TwisTorr Medium-TMP Bedienungshandbuch Seite 46

3 Mode d'emploi
Entretien
5 Ecran alphanumérique à cristaux liquides rétro-illuminé: matrice de points, 4 lignes x 16
caractères.
Pour accéder au menu de configuration du contrôleur, il suffit de
presser en même temps les boutons 2 et 3 pendant au moins 2
secondes. Dans le domaine de configuration, les quatre boutons
permettent de surfer à l'intérieur du menu et de changer les valeurs
des paramètres.
1

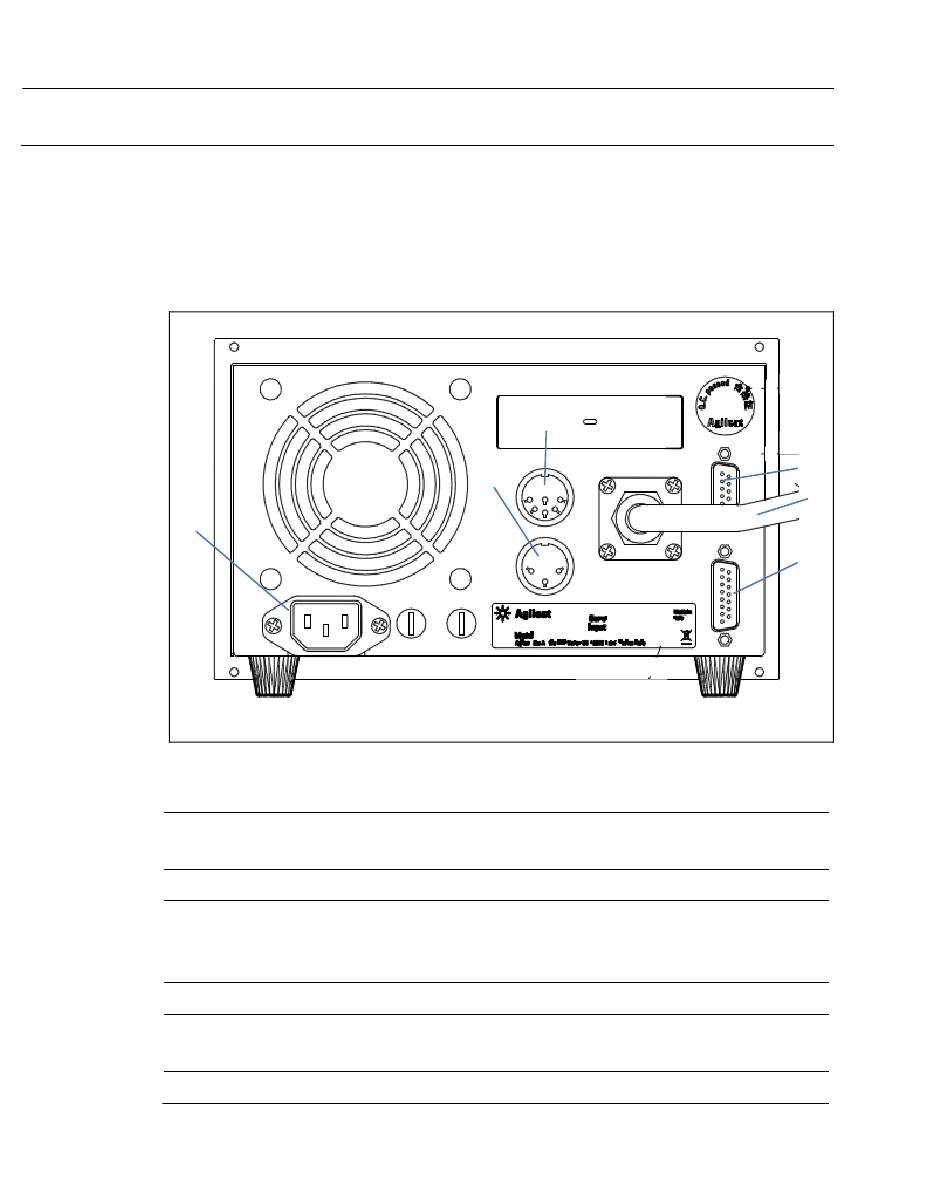

Figure 3
1
2
3
4
5
6
46/284
Tableau Arrière des Contrôleurs TwisTorr Medium-TMP Rack
Module d'alimentation du contrôleur comprenant les fusibles, la prise
d'alimentation et le filtre EMC.
Porte de communication RS-232 / RS-485.
Connecteur pour les signaux logiques de input/output avec sortie
analogique programmable (le connecteur d'accouplement est fourni
avec la barrette de fermeture spéciale de l'"Interlock").
Câble pour la pompe.
Connecteur de sortie pour le contrôle des soupapes d'éjection et de
purge.
Connecteur de sortie pour ventilateur externe.
TwisTorr Medium-TMP Rack Controller User Manual / 87-901-049-01
5
6
2
4
3
