15 Priročnik za Navodila
Vzdrževanje
Će gumba 2 in 3, pritisnemo hkrati za vsaj 2 sekundi, lahko stopimo k
izborniku za nastavitev del controller-a. Pri nastavitvi dovoljujejo vsi
štirje gumbi brskanje po izbornikih in spreminjane vrednosti
parametrov.
1

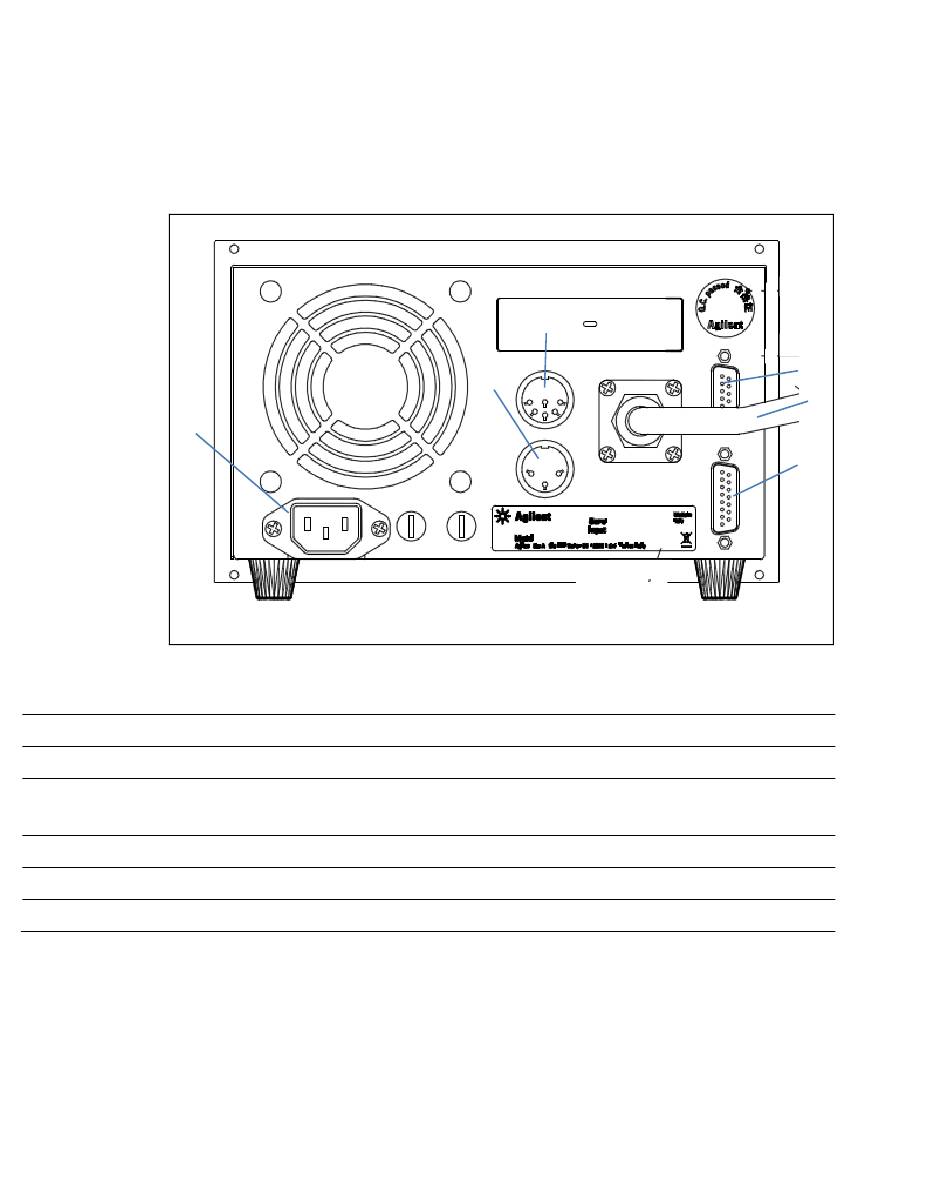

Slika 3
1 Napajalni modull controller, ki zajema varovalke, napajalno stikalo in filter EMC.
2 Komnikacijska vrata RS-232 / RS-485.
3 Konektor za logične znake za input/output z nastavljivim analognim izhodome (spajalni
konektro dobite z zapiralnim mostičkomura Interlock).
4 Kabel za črpalko.
5 Izhodni konektor za nadzor izpušnih ventilov.
6 Izhodni konektor za zuanji ventil.
190/284
Ozadnja plošča TwisTorr Medium-TMP Rack Controller
TwisTorr Medium-TMP Rack Controller User Manual / 87-901-049-01
5
6
2
4
3
