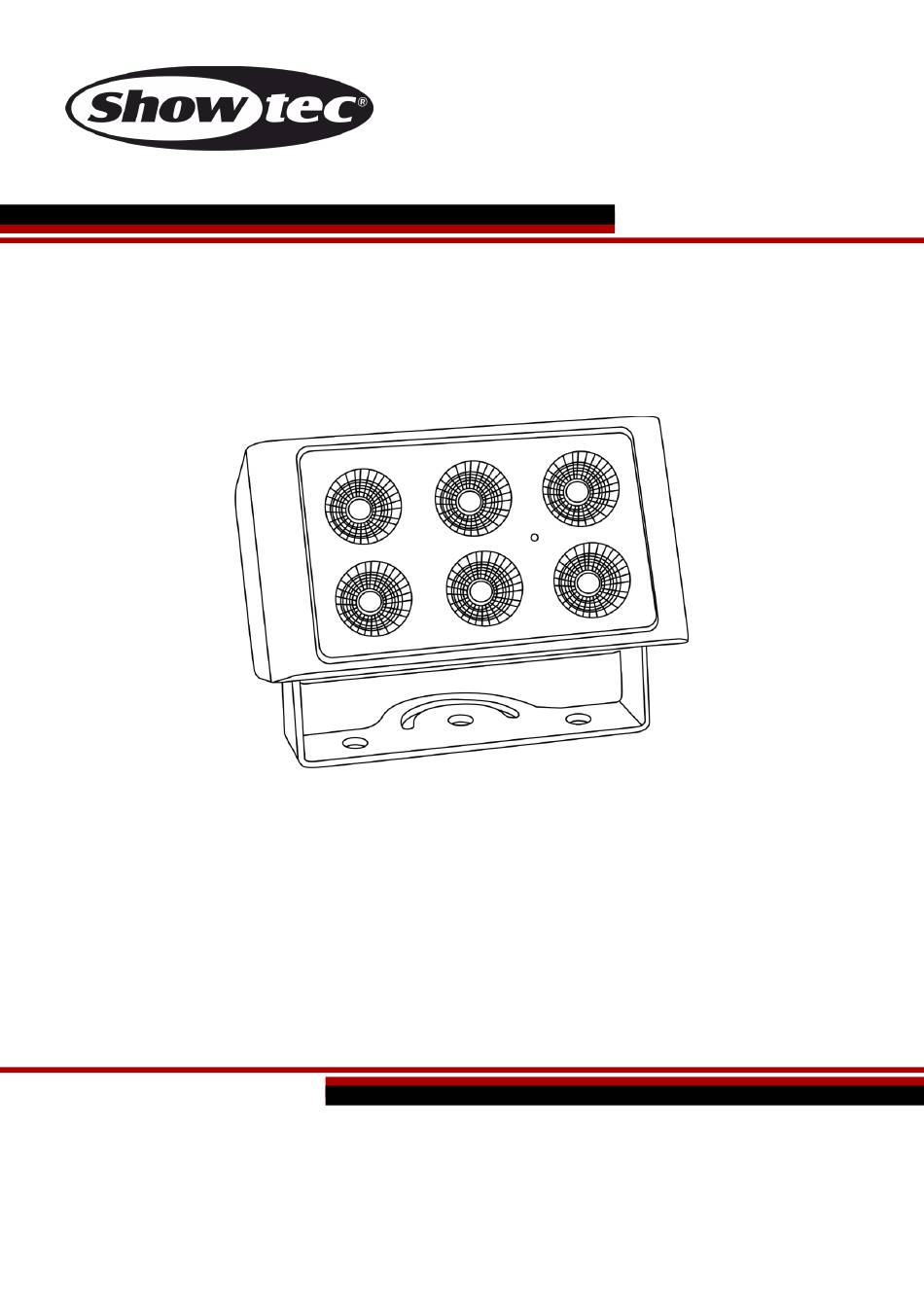

- Seite 1 HANDBUCH DEUTSCH Cameleon Flood 6WW Bestellnummer: 42676 Highlit e Internat ional B.V. – Ves tas traat 2 – 6468 EX – K erkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Cameleon Flood 6WW Inhaltsverzeichnis Warnung ................................. 2 Sicherheitshinweise............................. 2 Bestimmungsgemäßer Gebrauch ......................4 Montage ..............................4 Netzanschlüsse ............................5 Rückgabe..............................6 Reklamationen ............................6 Beschreibung des Produkts ..........................7 Vorderseite ..............................8 Rückseite ..............................8 Installation ..............................9 Setup und Betrieb ............................9 Steuerungsmodi ............................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Cameleon Flood 6WW ● 1x Netzkabel Schuko zu 3-polig (IP65), 1,5m ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Cameleon Flood 6WW Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden. Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Cameleon Flood 6WW Verfahrensweise: ● Falls der Cameleon Flood von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. ● Verwenden Sie die Montagehalterung, um den Cameleon Flood an einem Traversenrahmen zu befestigen. ● Der Cameleon Flood darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. -
Seite 7: Rückgabe
Cameleon Flood 6WW Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufw eisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts
Cameleon Flood 6WW Beschreibung des Produkts Funktionen Der Showtec Cameleon Flood 6WW ist ein Wand-Washer mit hoher Leistung und schönen Effekten. Er erweitert unsere Cameleon Serie. Mit dem Scheinwerfer können sowohl im Innenbereich als auch im Freien zahlreiche Objekte beleuchtet werden. -
Seite 9: Vorderseite
Cameleon Flood 6WW Vorderseite Abb. 01 01) 6 x 8W Power-LEDs (warmweiß) 02) IR-Sensor 03) Halterung Rückseite Abb. 02 04) Spezieller 3-poliger Mini-DMX-Eingang, IP-65 05) Sicherheitsring 06) Spezieller 3-poliger Mini-DMX-Ausgang, IP-65 07) Spezieller 3-poliger Mini-Netzeingang, IP-65 08) OLED-Display + Steuerungstasten 09) Spezieller 3-poliger Mini-Netzausgang, IP-65 42676... -
Seite 10: Installation
Cameleon Flood 6WW Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem C ameleon Flood 6WW. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Cameleon Floods (Master/Slave-Steuerung)
Cameleon Flood 6WW Mehrere Cameleon Floods (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Cameleon Floods und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Mehrere Cameleon Floods (Dmx-Steuerung)
Cameleon Flood 6WW Mehrere Cameleon Floods (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Cameleon Floods und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 13: Verbinden Der Geräte
Cameleon Flood 6WW Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, di e die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Cameleon Flood 6WW Bedienfeld OLED-Display MODE-Taste C) SET-Taste D) UP-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Cameleon Flood 6WW Menü-Übersicht Beim Einschalten zeigt der Cameleon Flood 6WW die aktuelle Softwareversion und Temperatur an! 42676... -
Seite 16: Hauptmenü-Optionen
Cameleon Flood 6WW Hauptmenü-Optionen 01) Drücken Sie SET oder MODE, um das Hauptmenü zu öffnen. Auf dem Bildschirm erscheint nun: 02) Drücken Sie UP/DOWN, um zwischen den Menüs zu wechseln. 03) Drücken Sie SET, um das gewünschte Menü zu öffnen. 04) Mit MODE können Sie zum letzten Bildschirm zurückkehren. -
Seite 17: Master/Slave
Cameleon Flood 6WW 3. Master/Slave In diesem Menü können Sie dem Gerät den Slave-Modus zuweisen. 01) Drücken Sie im Hauptmenü UP/DOWN, bis auf dem Display Slave angezeigt wird. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN Yes oder No aus. -
Seite 18: Kurvenauswahl
Cameleon Flood 6WW 5.1. Kurvenauswahl In diesem Menü können Sie das Dimmverhalten des Geräts anpassen, indem Sie eine Dimmerkurve auswählen. 01) Drücken Sie UP/DOWN, um die „Curve Select“ auszuwählen. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Dimmerkurven aus: 04) Drücken Sie SET, um die Auswahl zu bestätigen. -
Seite 19: Dmx Fail
Cameleon Flood 6WW 5.3. Dmx Fail In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Drücken Sie UP/DOWN, bis das Display Dmx Fail anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN die gewünschte Option aus. -
Seite 20: Werkseinstellungen
Cameleon Flood 6WW 5.6. Werkseinstellungen In diesem Menü können Sie das Gerät auf die Werkseinstellungen zurücksetzen. 01) Wählen Sie im Menü „Settings“ mit UP/DOWN Factory aus. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN Yes oder No aus. 04) Wenn Sie Yes auswählen und die Auswahl mit SET bestätigen, wird das Gerät auf die Werkseinstellungen zurückgesetzt. -
Seite 21: Optionale Fernbedienung
Cameleon Flood 6WW Optionale Fernbedienung Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Programm Aktivieren voreingestellte Programme Geschwindigkeit Aktivieren der Programmgeschwindigkeit Stroboskop Aktivieren der Stroboskopfrequenz Dimmer Aktivieren des manuellen Modus Plus Zum Erhöhen Minus Zum Vermindern Hinweis: Sie müssen den Programm-Modus im Hauptmenü aktivieren, um das Gerät mit der Fernbedienung steuern zu können. -
Seite 22: Dmx-Kanäle
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Cameleon Flood 6WW von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mi t der Zeit erheblich. -
Seite 23: Fehlersuche
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die interne Sicherung. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Kabel Geräte angeschlossen sind. funktionieren ● Geben Sie das Gerät an Ihren überhaupt nicht Hauptsicherung durchgebrannt. Showtec-Händler zurück. Die Geräte Der Controller ist nicht ● Schließen Sie den Controller an starten korrekt angeschlossen neu, aber sie ●...
-
Seite 25: Technische Daten
Cameleon Flood 6WW Technische Daten Modell: Showtec Cameleon Flood 6WW Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 20W @ FO Geräte an einer Datenübertragungsleitung: 30 Stück Antriebsstrom: 380mA Aktualisierungsrate: >4,2 kHz Schutzart: IP-65 Abmessungen: 220 x 90 x 150 mm (LxBxH, einschl. Halterung) -
Seite 26: Abmessungen
Cameleon Flood 6WW Abmessungen 42676... - Seite 27 Cameleon Flood 6WW 42676...
