- Seite 1 HANDBUCH DEUTSCH SM-8/2 Bestellnummer: 50700 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
SM-8/2 Inhaltsverzeichnis Warnung ....................................3 Auspacken ..................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................9 Installation ..................................10 Geläufige Begriffe ..............................10 Setup und Betrieb ................................11 Zurücksetzen des Systems............................11 Adresszuweisung von Scheinwerfern ........................11... - Seite 3 SM-8/2 Technische Daten ................................19 Notizen ....................................20 Bestellnummer: 50700...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec SM-8/2 DC-Netzteil 9V, 300 mA (1,5m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. -
Seite 6: Netzanschlüsse
SM-8/2 nehmen und die Garantie erlischt. Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
SM-8/2 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

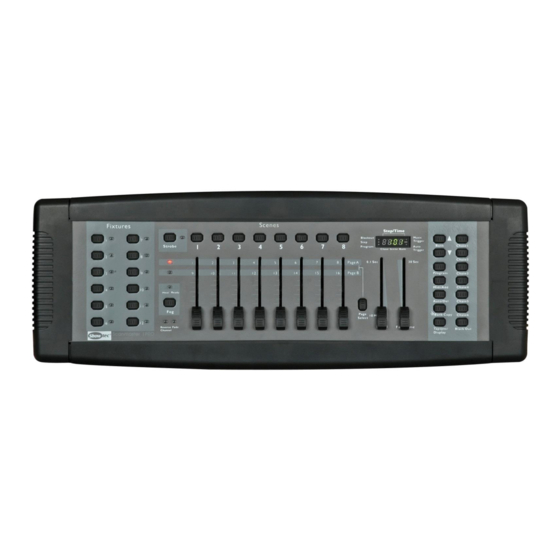

SM-8/2 Beschreibung des Geräts Funktionen Der SM-8/2 ist ein Lichtmischpult von Showtec, das über folgende Funktionen verfügt: • 192 DMX-Kanäle; bis zu 12 intelligente Scheinwerfer mit jeweils 16 Kanälen • 30 Banken mit 8 Szenen, maximal 240 Szenen • 6 Chases mit insgesamt 240 Szenen •... - Seite 9 02) Anzeige-LEDs für Fixtures Zeigen die aktuell ausgewählten Scheinwerfer an. 03) Strobe-Taste + LED Drücken Sie diese Taste, um Stroboskope von Showtec anzusteuern. 04) Anzeige-LED Seite A Zeigt an, ob CH1-8 aktiviert sind. 05) Anzeige-LED Seite B Zeigt an, ob CH9-16 aktiviert sind.
-
Seite 10: Rückseite
Betätigen Sie diesen Schalter, um die Signalpolarität umzukehren. 26) DC-Eingang 9V, 300 mA Stromversorgung. 27) Stroboskop-Anschluss Showtec Mono Strobe ¼-Anschluss für den eingebauten Stroboskop-Controller. 28) Nebelmaschinen-Anschluss Für den Nebelmaschinen-Controller. ¼”-Anschluss. 29) Netzschalter (EIN/AUS) Mit dem Netzschalter wird das Gerät ein- oder ausgeschaltet. -
Seite 11: Installation
SM-8/2 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem SM-8/2. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Setup Und Betrieb
SM-8/2 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 13: Umgekehrte Kanalausgabe (Optionales Setup)
SM-8/2 Umgekehrte Kanalausgabe (optionales Setup) 01) Drücken Sie PROGRAM & TAPSYNC zweimal gleichzeitig, um die Kanalzuweisung zu aktivieren und drücken Sie dann eine FIXTURE-Taste. 02) Stellen Sie dann mit dem Geschwindigkeitsregler den Controllerkanal ein, den Sie verändern möchten. 03) Schieben Sie den FADE-TIME-Schieberegler ganz nach oben, bis „N“ zu „Y“ wird. Wenn Sie die umgekehrte Kanalausgabe eines Scheinwerfers auf einen anderen kopieren möchten, befolgen Sie die Schritte 4-10. -
Seite 14: Bearbeiten Einer Szene
SM-8/2 08) Drücken Sie auf die gewünschte Szenenauswahltaste, um die Szene zu speichern. Nun blinken alle LEDs 3 Mal auf. Auf dem Display werden nun die Bank und die gespeicherte Szenennummer angezeigt. 09) Wiederholen Sie die Schritte 2-8, um weitere Szenen aufzunehmen (lesen Sie die Hinweise auf der nächsten Seite). -
Seite 15: Alle Szenen Löschen
SM-8/2 Alle Szenen löschen 01) Halten Sie PROGRAM und die BANK-Tasten gedrückt und schalten Sie gleichzeitig den Controller aus. Hinweis: Wenn Sie den Controller zurücksetzen, werden alle Szenen gelöscht. Kopieren einer Bank 01) Halten Sie die PROGRAM-Taste 3 Sekunden lang gedrückt. 02) Suchen Sie nach der gewünschten BANK. -
Seite 16: Löschen Einer Szene/Eines Schritts Aus Einer Chase
SM-8/2 Löschen einer Szene/eines Schritts aus einer Chase 01) Halten Sie die PROGRAM-Taste 3 Sekunden lang gedrückt, um den Programmiermodus aufzurufen. 02) Drücken Sie die CHASE-Taste (1-6) der Chase, die die Szene enthält, die Sie löschen möchten. 03) Drücken Sie TAPSYNC/DISPLAY, um die Anzeige auf dem LED-Display auf Schritte umzustellen. 04) Wählen Sie die zu löschende Szene/den Schritt mit BANK UP/DOWN aus. -
Seite 17: Blackout
SM-8/2 Wert wiederherstellen möchten, Halten Sie AUTO DEL gedrückt und drücken Sie die zugehörige FIXTURE-Taste. Hinweise: Im Automodus werden die Programme entsprechend der Überblendzeit und der Geschwindigkeit ausgelöst, die mit den Schiebereglern eingestellt sind. Alle Szenen in einer Bank werden nacheinander abgespielt. -
Seite 18: Midi-Betrieb
SM-8/2 MIDI-Betrieb Der Controller reagiert auf dem MIDI-Kanal nur auf MIDI-Befehle, wenn er vollständig angehalten ist. Die MIDI-Steuerung erfolgt über Note-On-Befehle. Alle anderen MIDI-Anweisungen werden ignoriert. Wenn Sie eine Chase anhalten möchten, senden Sie die Note „Blackout On“. 01) Halten Sie MIDI/ADD gedrückt, bis das dritte und vierte Zeichen auf dem Display blinkt. 02) Wählen Sie den gewünschten MIDI-Steuerungskanal (1-16) mit BANK UP/DOWN aus. -
Seite 19: Wartung
08) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. 09) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab. 10) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Bestellnummer: 50700... -
Seite 20: Technische Daten
Ausgangsanschluss: 3- und 5-poliger XLR-Anschluss, weiblich Kompatibel mit MIDI Gehäuse: Graues Metall & feuerfester Kunststoff Anschlüsse: Netzteil & Datenanschluss Max. Umgebungstemperatur t 40°C Mindestabstand: Mindestabstand zum beleuchteten Objekt: Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl Bestellnummer: 50700... - Seite 21 SM-8/2 Notizen Bestellnummer: 50700...
