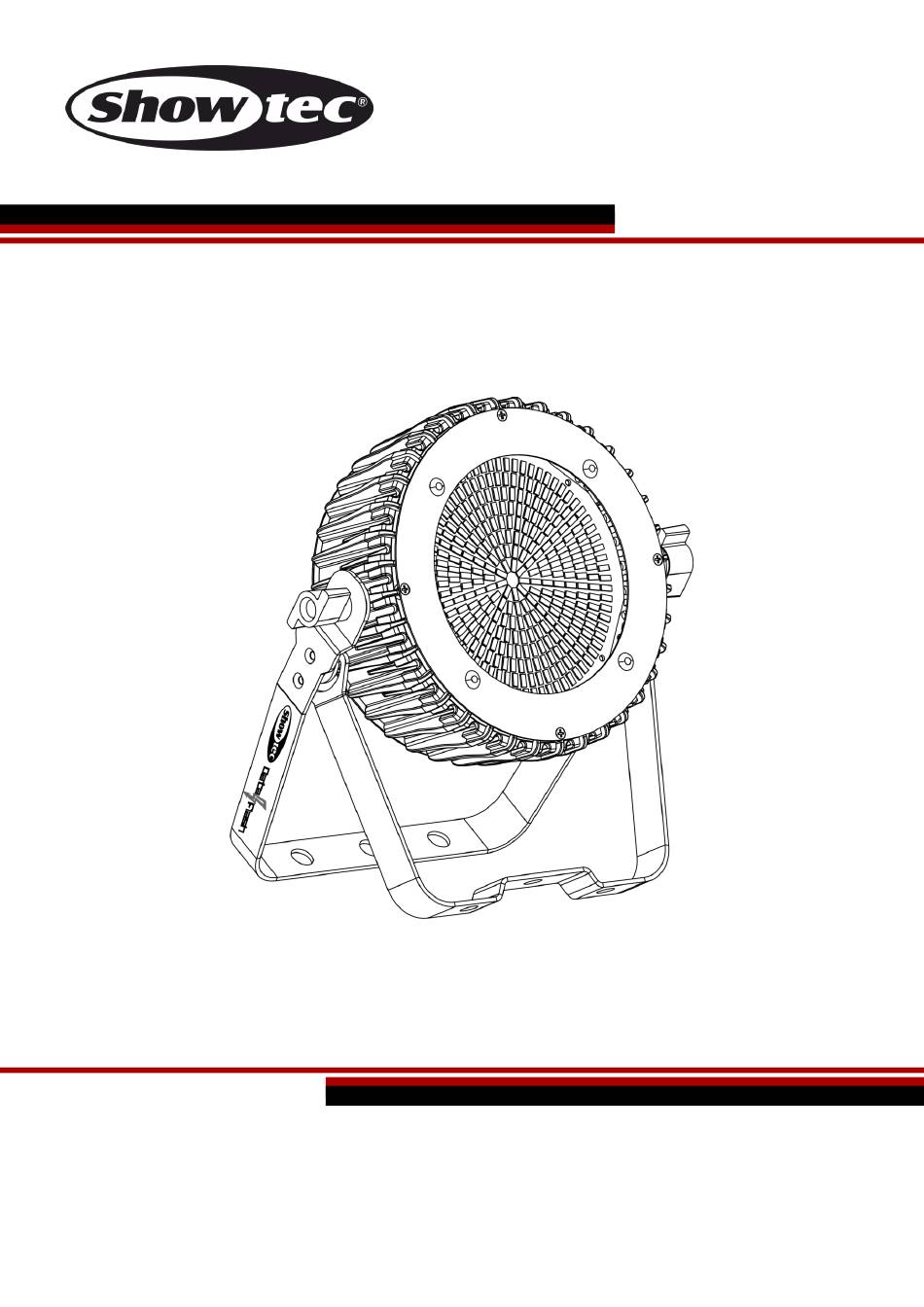

- Seite 1 HANDBUCH DEUTSCH Data Flash Strobe Bestellnummer: 40296 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................9 Ein Data Flash Strobe (Automodus Modus und voreingestellte Programme) ..........9 Ein Data Flash Strobe (Musiktaktung) ........................9 Mehrere Data Flash Strobes (Master/Slave-Steuerung) ..................9 Mehrere Data Flash Strobes (DMX-Steuerung) ....................10 Verbinden der Geräte ...............................12... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Data Flash Strobe ● Pro Power Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 40296...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ● Falls der Data Flash Strobe von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den Data Flash Strobe mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 6: Netzanschlüsse
Data Flash Strobe Der Data Flash Strobe kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Data Flash Strobe Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts

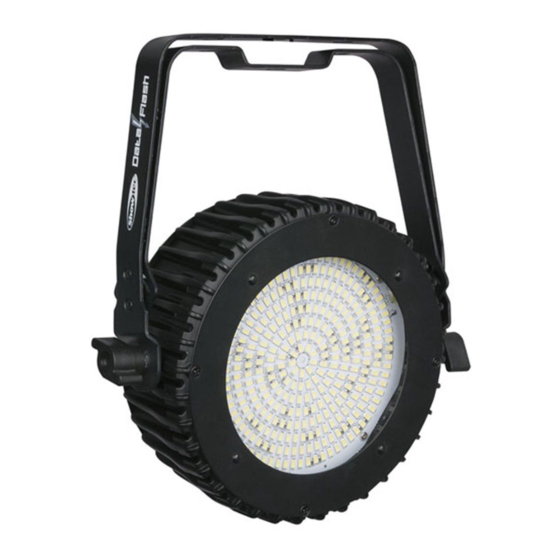

Data Flash Strobe Beschreibung des Produkts Funktionen Der Data Flash Strobe ist ein kompaktes LED-Stroboskop, das einen intensiven Stroboskopeffekt erzeugt. Mit seinen 8 Segmenten können Sie dynamische Stroboskopeffekte erzeugen. 8 ansteuerbare Segmente Doppelte Montagehalterung Pro Power Anschlüsse ... -
Seite 9: Rückseite
Data Flash Strobe Rückseite Abb. 02 04) Sicherheitsring 05) 3-poliger DMX-Eingang 06) 3-poliger DMX-Ausgang 07) LCD-Display + Menü-Tasten 08) Pro Power Netzausgang, 110-240 V, Grau 09) Pro Power Netzausgang, 110-240 V, Blau 10) Erde Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert der Data Flash Strobe auf den Rhythmus der Musik. Siehe Seite 16 für mehr Informationen über die Musiktaktung. -
Seite 11: Mehrere Data Flash Strobes (Dmx-Steuerung)
Data Flash Strobe Mehrere Data Flash Strobes (Master/Slave-Steuerung) Abb. 03 Mehrere Data Flash Strobes (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 12 Data Flash Strobe Setup mit mehreren Data Flash Strobes Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40296...
-
Seite 13: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Data Flash Strobe kann mit einem Controller im DMX-Modus oder ohne Controller im selbstständigen Modus betrieben werden. Bestellnummer: 40296... -
Seite 14: Bedienfeld
Data Flash Strobes sollte 1+12=13 (013) sein; die DMX-Adresse des dritten Data Flash Strobes sollte 13+12=25 (025) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Data Flash Strobe korrekt angesteuert werden kann. Wenn zwei oder mehreren Data Flash Strobes ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich. -
Seite 15: Menü-Übersicht
Data Flash Strobe Menü-Übersicht Bestellnummer: 40296... -
Seite 16: Hauptmenü-Optionen
Mit diesem Menü können Sie die Autoprogramme starten. 01) Drücken Sie MODE und dann UP/DOWN, bis das Display anzeigt. 02) Der Data Flash Strobe spielt nun alle voreingestellten Programme der Reihe nach ab. 2. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. -
Seite 17: Dmx-Adresszuweisung
Data Flash Strobe 4. DMX-Adresszuweisung In diesem Menü können Sie eine DMX-Adresse einstellen und eine DMX-Konfiguration auswählen. 01) Drücken Sie MODE und dann UP/DOWN, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 18: Einstellungen
Data Flash Strobe 7. Einstellungen 01) Drücken Sie MODE und dann UP/DOWN, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen den 6 verfügbaren Optionen 04) Wählen Sie mit SETUP eine der 6 Optionen aus. -
Seite 19: Info
Data Flash Strobe 07) Im Menü können Sie einstellen, wie lange das Display aktiviert bleibt, wenn keine Taste gedrückt wird. 08) Wählen Sie mit UP/DOWN 10, 20, 30 oder 60 Sekunden aus. Wenn Sie „ON“ auswählen, bleibt das Display auch durchgehend aktiviert, wenn keine Taste gedrückt wird. -
Seite 20: Dmx-Kanäle
Data Flash Strobe DMX-Kanäle 2 Kanäle Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Stroboskop ( Dimmer muss geöffnet sein Geschlossen 5-127 Lineares Stroboskop, von niedriger nach hoher Frequenz (0-20Hz), ALLE LEDs 128-189 Zufälliges Stroboskop, von niedriger nach hoher Frequenz, ALLE LEDs... - Seite 21 Data Flash Strobe Kanal 7 – Segment 6 ( Dimmer muss geöffnet sein 0-255 Schrittweise Einstellung von Segment 6, von dunkel bis maximale Helligkeit (0-100%) Kanal 8 – Segment 7 ( Dimmer muss geöffnet sein 0-255 Schrittweise Einstellung von Segment 7, von dunkel bis maximale Helligkeit (0-100%) Kanal 9 –...
-
Seite 22: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Data Flash Strobe von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 23: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Data Flash Strobe an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Data Flash Strobe Problem Mögliche Ursache(n) Lösung Ein oder mehrere • Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und ob die Kabel Das Gerät erhält keinen Strom funktionieren angeschlossen sind. überhaupt nicht Die Geräte Der Controller ist nicht •...
- Seite 25 Data Flash Strobe Bestellnummer: 40296...
-
Seite 26: Technische Daten
Data Flash Strobe Technische Daten Modell: Showtec Data Flash Strobe Eingangsspannung: 110-240 V AC, 50/60 Hz Leistungsaufnahme: 120W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Schutzart: IP-20 Abmessungen: 263 x 83 x 293 mm (LxBxH) Gewicht: 2,6 kg Bedienung und Programmierung:... - Seite 27 Data Flash Strobe Bestellnummer: 40296...
-
Seite 28: Abmessungen
Data Flash Strobe Abmessungen Bestellnummer: 40296... -
Seite 29: Notizen
Data Flash Strobe Notizen Bestellnummer: 40296... - Seite 30 Data Flash Strobe Bestellnummer: 40296...
- Seite 31 Data Flash Strobe Bestellnummer: 40296...
- Seite 32 ©2019 Showtec...
