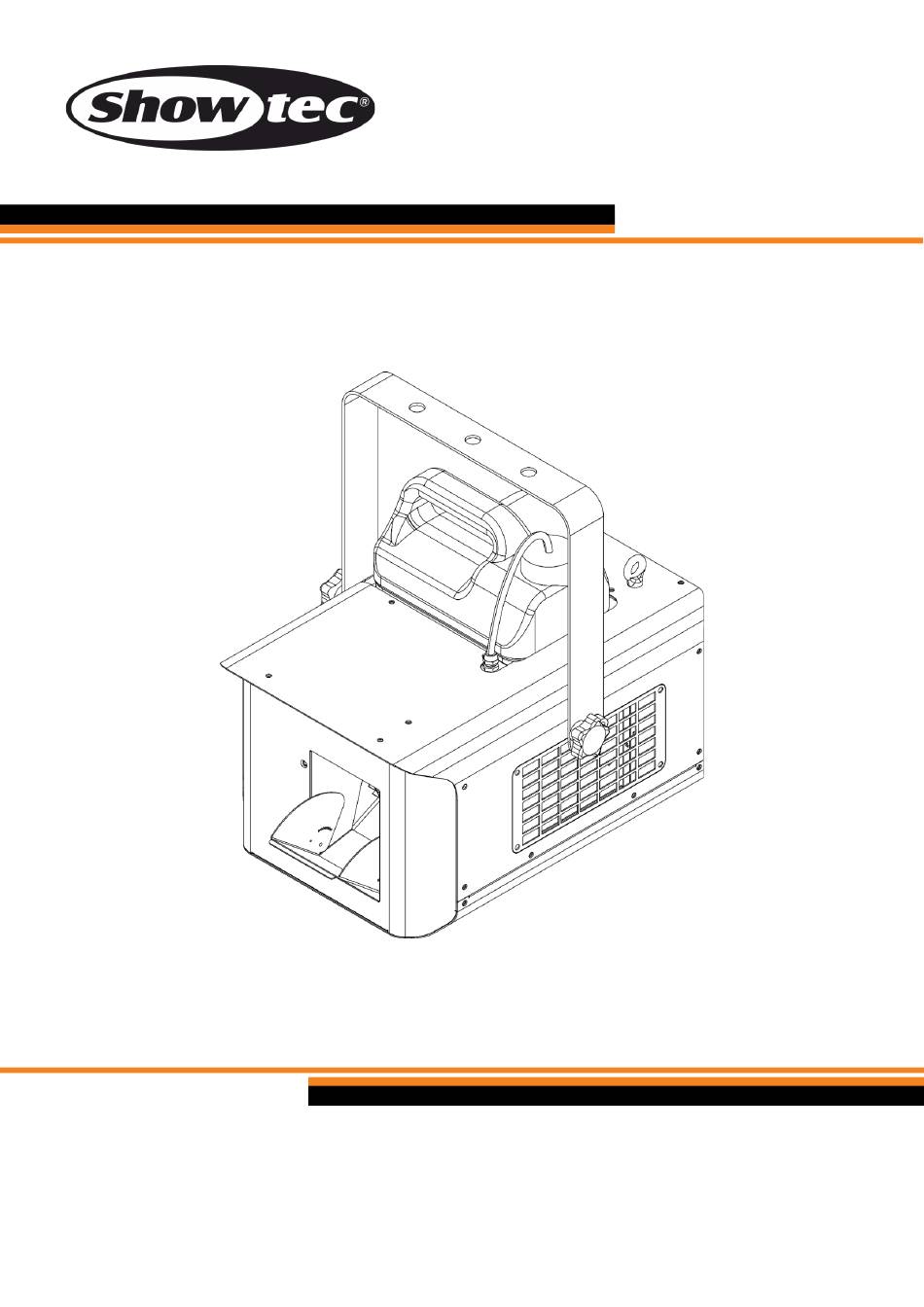

- Seite 1 BENUTZERHANDBUCH DEUTSCH Stellar FZ-1000 Fazer Produktcode: 61114 Highlite International B.V. - Vestastraat 2 - 6468 EX - Kerkrade - Niederlande...
- Seite 2 Stellar FZ-1000 Fazer Vorwort Vielen Dank, dass Sie sich für dieses Showtec-Produkt entschieden haben. Der Zweck dieses Benutzerhandbuchs ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
- Seite 3 Stellar FZ-1000 Fazer Inhaltsverzeichnis Einführung ................................4 Vor der Verwendung des Produkts ........................ 4 Verwendungszweck ............................4 Produktlebensdauer ............................4 Textkonventionen .............................. 4 Symbole und Signalwörter ..........................5 Symbole auf dem Informationsetikett ......................5 Sicherheit ................................6 Warnungen und Sicherheitshinweise ......................6 Anforderungen an den Nutzer ........................
- Seite 4 Stellar FZ-1000 Fazer Wartung ................................31 Sicherheitshinweise für die Wartung ......................31 Vorbeugende Wartungsmaßnahmen ......................31 Allgemeine Hinweise zur Reinigung ....................31 Reinigung der Fluidleitungen .......................32 Korrigierende Wartungsmaßnahmen ......................32 Deinstallation, Transport und Lagerung ......................33 Anleitung zur Deinstallation ...........................33 Anweisungen für den Transport ........................33 Lagerung ................................33...
- Seite 5 Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Highlite International-Händler. Ihre Lieferung enthält: ● Showtec Stellar FZ-1000 Fazer ● Schuko zu Power Pro Kabel (1,5 m) ●...
- Seite 6 Stellar FZ-1000 Fazer Symbole und Signalwörter Sicherheitshinweise und Warnungen sind im gesamten Benutzerhandbuch durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht GEFAHR vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
- Seite 7 Stellar FZ-1000 Fazer Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in diesem Benutzerhandbuch, bevor Sie das Produkt installieren, bedienen oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieses Handbuchs entstehen. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
- Seite 8 Stellar FZ-1000 Fazer WARNUNG Verbrennungsgefahr durch heiße Oberfläche Die Nebeldüse wird während des Betriebs sehr heiß. ● Berühren Sie die Nebeldüse nicht während des Betriebs oder kurz nach dem Gebrauch. ● Lassen Sie das Gerät mehrere Stunden vor der Wartung oder Instandhaltung abkühlen.
- Seite 9 Stellar FZ-1000 Fazer Achtung Energieversorgung ● Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. ● Vergewissern Sie sich, dass der Leistungsquerschnitt der Verlängerungs- und Netzkabel für die erforderliche Leistungsaufnahme des Geräts ausreicht.
- Seite 10 Stellar FZ-1000 Fazer Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebenen IP-Klassen überschreiten. Dieses Gerät ist nach IP20 zertifiziert. Geräte der Klasse IP (Ingress Protection) 20 bieten Schutz gegen feste Gegenstände, die größer als 12 mm sind, wie z. B. Finger, aber keinen Schutz gegen schädliches Eindringen von Wasser.
- Seite 11 Stellar FZ-1000 Fazer Beschreibung des Geräts Der Stellar FZ-1000 ist ein Fazer mit einem robusten, modernen Design. Er verfügt über eine 1000-Watt- Heizung und ist innerhalb von 3 Minuten nach dem Einschalten einsatzbereit. Dank des integrierten Gebläses ist der FZ-1000 in der Lage, mit normaler Nebelflüssigkeit einen feinen Dunst zu erzeugen. Er kann manuell mit Hilfe eines übersichtlichen LCD-Displays, über DMX oder mit einer optionalen Fernbedienung...
- Seite 12 Stellar FZ-1000 Fazer Rückseite Abb. 03 06) LCD-Display + Steuerungsbuttons 07) 5-poliger DMX-Eingangsanschluss 08) 5-poliger DMX-Ausgangsanschluss 09) 3-poliger DMX-Ausgangsanschluss 10) 3-poliger DMX-Eingangsanschluss 11) 6,3 mm Klinke für die Fernsteuerung 12) 220-240 V Power Pro Eingangsanschluss (Blau) 13) Leistungsschutzschalter 14) EIN/AUS-Schalter (ON/OFF) 15) Belüftung...
- Seite 13 Stellar FZ-1000 Fazer Produktspezifikationen Modell: Stellar FZ-1000 Fazer Elektrisch: Eingangsspannung: 220-240 V AC, 50 Hz Stromverbrauch: 1200 W Sicherung: NFB 10A/250 V Leitungsschutzschalter Gerät: Abmessungen: 406 x 311 x 382 mm (L x B x H) Gewicht: 7,8 kg Fazer-Kapazität: Heizgerät:...
- Seite 14 Stellar FZ-1000 Fazer Abmessungen Abb. 04 Produktcode: 61114...
- Seite 15 Stellar FZ-1000 Fazer Installation und Einrichtung Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für die Befestigung und Verbindungen.
- Seite 16 Stellar FZ-1000 Fazer Um das Gerät zu montieren, befolgen Sie bitte die folgenden Schritte: Befestigen Sie das Gerät mit einer Klemme an der tragenden Struktur, wie in Abb. 05 gezeigt. Achten Sie darauf, dass sich das Gerät nicht frei bewegen kann.
- Seite 17 Stellar FZ-1000 Fazer Anschließen an die Stromversorgung GEFAHR Stromschlag durch Kurzschluss Das Gerät kann mit Wechselstrom bei 220-240 V und 50 Hz betrieben werden. Betreiben Sie das Gerät nicht mit einer anderen Spannung oder Frequenz. Dieses Gerät fällt unter die IEC-Schutzklasse I. Achten Sie darauf, dass das Gerät immer elektrisch mit der Erde verbunden ist.
- Seite 18 Trennen Sie vor dem Verbinden oder Trennen von Datenkabeln die Stromzufuhr. Eigenständige Einrichtung Wenn der Stellar FZ-1000 Fazer nicht an einer Steuerung oder an andere Geräte angeschlossen ist, funktioniert er als eigenständiges Gerät. Er kann manuell bedient werden. Weitere Informationen über den Steuerungsmodus finden Sie unter 6.7.4.1. DMX-Adresse auf Seite 27.
- Seite 19 Stellar FZ-1000 Fazer DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen abgeschirmte Twisted-Pair-Kabel mit 3-poligen/5-poligen XLR-Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel fertigen. Wenn Sie 3-polige XLR-Audiokabel für die DMX-Datenübertragung verwenden, kann dies zu einer Signalverschlechterung und einem unzuverlässigen Betrieb des DMX-Netzwerks führen.
- Seite 20 04) Weisen Sie anschließend die Startadressen der verbleibenden Geräte zu, indem Sie jedes Mal 2 zur vorherigen Zahl addieren. Achten Sie darauf, dass sich die Kanäle nicht überschneiden, damit Sie die einzelnen Stellar FZ-1000 Fazer richtig steuern können. Wenn zwei oder mehr Geräte ähnlich adressiert sind, funktionieren diese ähnlich.
- Seite 21 Stellar FZ-1000 Fazer Betrieb Sicherheitshinweise für den Betrieb Achtung Dieses Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Dieses Gerät ist für den Einsatz als professionelle Nebelmaschine konzipiert. Jede unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden zur Folge haben.
- Seite 22 Stellar FZ-1000 Fazer Befüllen des Tanks WARNUNG Explosionsgefahr durch falsche Handhabung ● Fügen Sie dem Nebelfluid keine brennbaren Flüssigkeiten wie Parfüm oder Alkohol zu. ● Betreiben Sie das Gerät nur mit den in dieser Bedienungsanleitung empfohlenen Fluiden. ● Achten Sie darauf, dass Sie den maximalen Flüssigkeitsstand nicht überschreiten. Nicht überfüllen! Um den Tank zu füllen, befolgen Sie die folgenden Schritte:...
- Seite 23 Stellar FZ-1000 Fazer Stellen Sie den Flüssigkeitstank auf eine ebene Fläche in der Nähe des Geräts, wie in Abb. 10 gezeigt. Benutzen Sie einen Trichter, um das Nebelfluid in den Tank zu füllen, wie in Abb. 11 gezeigt. Abb. 10 Abb.
- Seite 24 Stellar FZ-1000 Fazer Entleeren des Tanks nach dem Betrieb Um den Tank zu entleeren, befolgen Sie die folgenden Schritte: Trennen Sie nicht das Sicherheitskabel. Schrauben Sie den Deckel des Flüssigkeitstanks ab, wie in Abb. 14 gezeigt. Nehmen Sie den Flüssigkeitstank heraus, wie in Abb. 15 gezeigt.
- Seite 25 Füllen Sie den Tank vollständig auf, lassen Sie das Gerät aufheizen und beginnen Sie anschließend manuell mit dem Nebelvorgang. Es dauert ein paar Sekunden, bis die vollständig entleerten Leitungen mit Nebelfluid gefüllt sind. Steuerungsmodi Der Stellar FZ-1000 Fazer unterstützt die folgenden Steuerungsmodi: ● Manuell (Nebelintensität/-menge, Gebläsegeschwindigkeit) ●...
- Seite 26 Stellar FZ-1000 Fazer Manuelle Bedienung Um das Gerät einzurichten, befolgen Sie die folgenden Schritte: Füllen Sie den Tank auf (Tankinhalt 4 L). Siehe 6.3. Befüllen des Tanks auf den Seiten 21-22 für weitere Informationen. Schließen Sie das Netzkabel an, bevor Sie das Gerät mit Strom versorgen. Siehe 4.5. Anschließen an die Stromversorgung auf Seite 16 für weitere Informationen.
- Seite 27 Stellar FZ-1000 Fazer Inbetriebnahme Beim Start zeigt das Display die aktuelle Softwareversion an. Bevor Sie das Hauptmenü sehen oder Einstellungen ändern können, müssen Sie warten, bis das Gerät vollständig aufgeheizt ist. Auf dem Display wird angezeigt: Wenn das Gerät vollständig aufgeheizt ist, wird auf dem Display Folgendes angezeigt: Menü-Übersicht...
- Seite 28 Stellar FZ-1000 Fazer DMX-Adresse In diesem Menü können Sie die DMX-Adresse einstellen. Drücken Sie die UP/DOWN-Buttons, um die gewünschte DMX-Adresse einzustellen. Der Einstellbereich ist 001–512. Ausstoßmenge In diesem Menü können Sie die Ausstoßmenge manuell einstellen. Drücken Sie die UP/DOWN-Buttons, um die gewünschte Ausstoßmenge einzustellen. Der Einstellbereich ist 5-100 %.
- Seite 29 Stellar FZ-1000 Fazer Timer-Modus Stellen Sie die Ausstoßmenge des Nebels ein. Siehe 6.7.4.2. Ausstoßmenge auf Seite 27 für weitere Informationen. Stellen Sie die Gebläsegeschwindigkeit ein. Siehe 6.7.4.3. Gebläsegeschwindigkeit auf Seite 27 für weitere Informationen. Legen Sie die Dauer des Nebelausstoßes fest. Siehe 6.7.4.5. Dauer auf Seite 27 für weitere Informationen.
- Seite 30 Stellar FZ-1000 Fazer DMX-Betrieb Um das Gerät einzurichten, befolgen Sie die folgenden Schritte: Füllen Sie den Tank auf (Tankinhalt 4 L). Siehe 6.3. Befüllen des Tanks auf den Seiten 21-22 für weitere Informationen. Schließen Sie die DMX-Kabel an, bevor Sie das Gerät mit Strom versorgen. Siehe 5.3. DMX- Verbindung auf Seite 17 für weitere Informationen.
- Seite 31 Stellar FZ-1000 Fazer Fehlersuche In dieser Anleitung zur Fehlerbehebung finden Sie Lösungsvorschläge für Probleme, die auch von einem Laien ausgeführt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.
- Seite 32 Stellar FZ-1000 Fazer Wartung Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromzufuhr vor der Wartung oder Reinigung. WARNUNG Verbrennungsgefahr durch heiße Oberfläche Lassen Sie das Gerät vor der Wartung oder Reinigung mindestens 15 Minuten abkühlen.
- Seite 33 Stellar FZ-1000 Fazer Reinigung der Fluidleitungen Das Gerät muss regelmäßig von den Rückständen des Nebelfluids gereinigt werden. Es wird empfohlen, nach jeweils 40 Stunden Dauerbetrieb eine Reinigungslösung aus 80 % destilliertem Wasser und 20 % weißem Essig durch das System laufen zu lassen.
- Seite 34 Stellar FZ-1000 Fazer Deinstallation, Transport und Lagerung Anleitung zur Deinstallation WARNUNG Eine unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es ausbauen. ● Trennen Sie vor dem Abbau die Stromzufuhr. ●...
