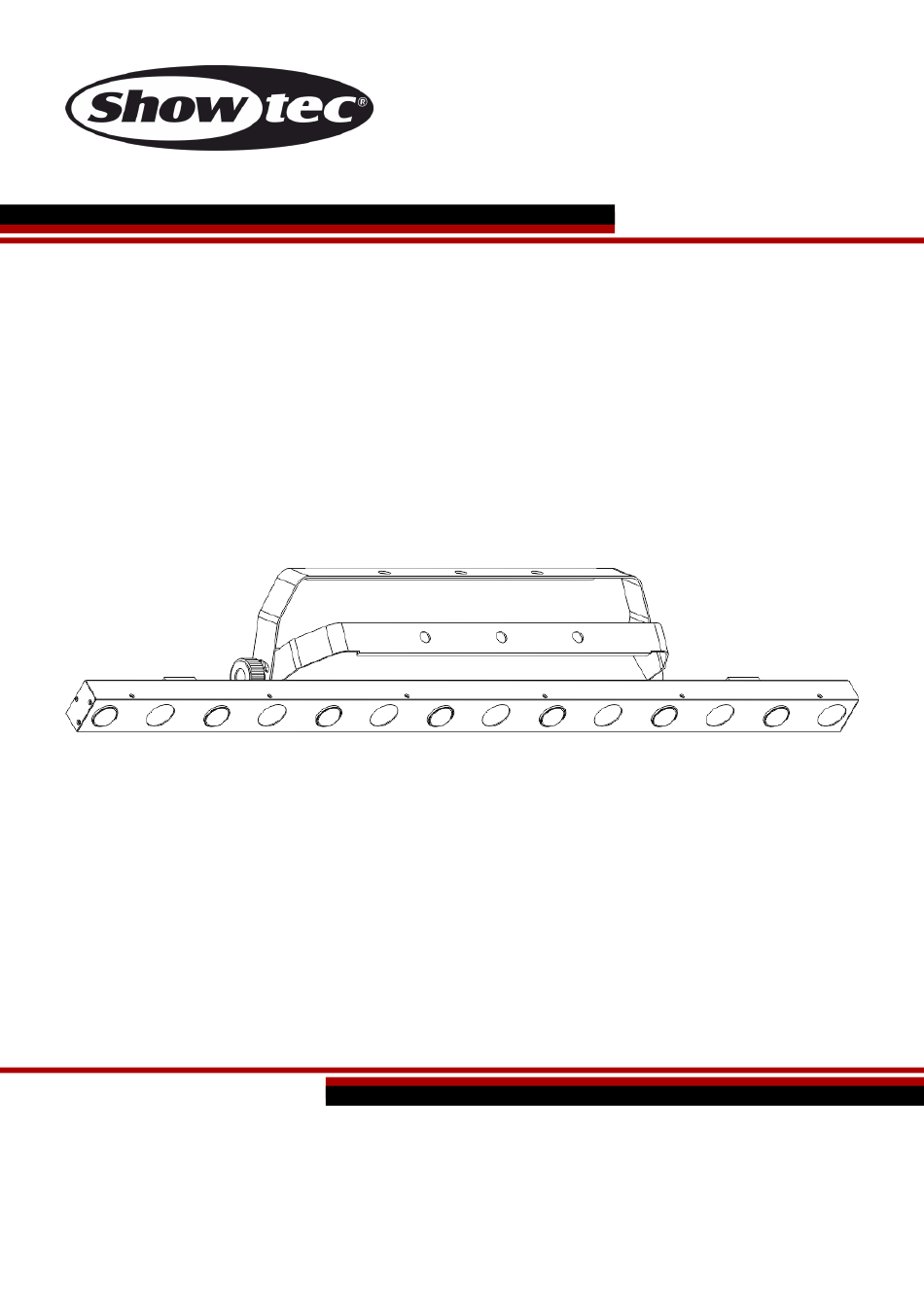

- Seite 1 HANDBUCH DEUTSCH Maniac FX 7 Bestellnummer: 41307 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Maniac FX 7 Inhaltsverzeichnis Warnung .........................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts .................................7 Vorderansicht ................................7 Rückansicht ..................................8 Installation ......................................8 Einrichtung und Betrieb ..................................9 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Maniac FX 7 ● Pro Power-zu-Schuko- Netzkabel (1,5 m) ●... - Seite 4 Maniac FX 7 Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der Maniac FX 7 kann auch auf einer ebenen Bühne aufgestellt werden. Öffnen Sie die beiden Montagehalterungen für einen stabilen Stand im 90°-Winkel und stellen Sie den Scheinwerfer auf den Boden. -
Seite 7: Rückgabe
Maniac FX 7 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Der Maniac FX 7 von Showtec ist ein 2-in-1-Scheinwerfer mit einem Washer mit 7 pixelgesteuerten leistungsstarken RGB-LEDs mit 7 W und einem Strahlungswinkel von 40° und einem Beam mit 7 kaltweißen LEDs mit 3 W und einem schmalen Strahlungswinkel von 2°. -
Seite 9: Rückansicht
15) Erdungsanschluss Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Maniac FX 7. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Einrichtung Und Betrieb
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie den Maniac FX 7 und andere Geräte mit einem 3-poligen XLR-Kabel. Pole: 1. Erdung 2. Signal (-) 3. -
Seite 11: Mehrere Maniacs (Dmx512-Modus)
Maniac FX 7 Mehrere Maniacs (DMX512-Modus) 01) Befestigen Sie den Scheinwerfer an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Fläche. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 12: Verbinden Der Geräte
Maniac FX 7 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Maniac FX 7 Der Maniac FX 7 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display B) ENTER-Taste C) DOWN-Taste D) UP-Taste E) MODE-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Maniac FX 7 Menü-Übersicht Bestellnummer: 41307... -
Seite 15: Hauptmenü-Optionen
Maniac FX 7 Hauptmenü-Optionen Beim Hochfahren zeigt das Display die aktuelle Firmware-Version an . Nach 2 Sekunden zeigt das Display den aktuellen Betriebsmodus oder die aktuelle DMX-Adresse an, sofern das Gerät mit einem DMX-Controller verbunden ist: ● Drücken Sie MODE, um durch das Hauptmenü zu navigieren, das aktuelle Menü zu verlassen und/oder zum Hauptmenü... -
Seite 16: Musiktaktung
Maniac FX 7 2. Musiktaktung In diesem Menü können Sie die Musiktaktung aktivieren. 01) Drücken Sie auf MODE, um durch das Hauptmenü zu navigieren, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eins der 4 musikgetakteten Programme aus: Zufälliges Programm (Washer/Strahler/Stroboskop) -
Seite 17: Slave-Einstellungen
Maniac FX 7 03) Drücken Sie auf ENTER um das Untermenü mit den DMX-Kanalmodi aufzurufen. 04) Wählen Sie mit UP/DOWN eine der folgenden 6 Optionen aus: 3 Kanäle DMX-Adressbereich 4 Kanäle DMX-Adressbereich 6 Kanäle DMX-Adressbereich 10 Kanäle DMX-Adressbereich 12 Kanäle DMX-Adressbereich 15 Kanäle... -
Seite 18: Dmx-Kanäle
Maniac FX 7 DMX-Kanäle 3 Kanäle Kanal 1 Steuermodus Blackout 10-39 Automodus Strahler und Washer 40-69 Automodus Strahler 70-99 Automodus Washer 100-129 Automodus Mix 130-159 Musiktaktung Strahler und Washer 160-189 Musiktaktung Strahler 190-219 Musiktaktung Washer 220-255 Musiktaktung Mix Kanal 2 – Voreingestellte Programme Strahler und Washer... -
Seite 19: Kanäle
Maniac FX 7 Kanal 2 – Automodus Mix ( wenn CH1 zwischen 100-129 eingestellt ist 0-255 Keine Funktion Kanal 3 – Geschwindigkeitsautomatik ( CH1 muss zwischen 10-129 eingestellt sein 0-255 Schrittweise Geschwindigkeitseinstellung, von langsam nach schnell Kanal 3 – Geschwindigkeit voreingestellte Programme CH1 muss zwischen 10-129 eingestellt sein und CH2 muss geöffnet sein... -
Seite 20: Kanäle
Maniac FX 7 Reihenfolge der Strahler-LEDs im 10-, 12- und 15-Kanal-DMX-Modus: 10 Kanäle Kanal 1 - Strahler 1 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 - Strahler 2 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) -
Seite 21: Kanäle
Maniac FX 7 12 Kanäle Kanal 1 – Strahler 1 ( CH8 muss geöffnet sein 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 – Strahler 2 ( CH8 muss geöffnet sein 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) -
Seite 22: Kanäle
Maniac FX 7 15 Kanäle Kanal 1 – Strahler 1 ( CH8 muss geöffnet sein 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 – Strahler 2 ( CH8 muss geöffnet sein 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) - Seite 23 Maniac FX 7 Kanal 14 – Voreingestellte Programme Strahler und Washer CH13 muss zwischen 10-39 eingestellt sein 0-14 Programm 1 15-29 Programm 2 30-44 Programm 3 45-59 Programm 4 60-74 Programm 5 75-89 Programm 6 90-104 Programm 7 105-119 Programm 8...
-
Seite 24: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Maniac FX 7 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 25: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Maniac an Ihren Showtec-Händler zurück. Die Primärsicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 26 Maniac FX 7 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 27: Technische Daten
Maniac FX 7 Technische Daten Modell: Showtec Maniac FX 7 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 80 W max. Sicherung: T1,6 A/250 V Abmessungen: 1006 x 185 x 50 mm (L x B x H) (inklusive Halterung) Gewicht: 3,66 kg... -
Seite 28: Notizen
Maniac FX 7 Notizen Bestellnummer: 41307... - Seite 29 ©2019 Showtec...
