- Seite 1 HANDBUCH DEUTSCH FX Shot MKII Bestellnummer: 60906 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
FX Shot MKII Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Produkts ............................. 8 Übersicht ..................................9 Optionales Zubehör ..............................10 Installation ..................................12... -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec FX Shot mit Neutrik Netzkabel (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen: ●... - Seite 4 FX Shot MKII Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern und unbefugten angebracht werden. -
Seite 6: Montage
Bedienung des Geräts durch unbefugte Personen. Showtec haftet nicht für Folgeschäden, die aus dem Ausfall des FX Shot entstehen können. Dieses Handbuch wurde mit größter Sorgfalt erstellt. Showtec haftet nicht für Fehler in diesem Dokument oder eventuelle Folgeschäden, die sich daraus ergeben. -
Seite 7: Netzanschlüsse
FX Shot MKII Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE... -
Seite 8: Rückgabe
FX Shot MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Produkts
Betrieb: 230V ein/aus oder DMX-Steuerung mit einem Relay Pack (50752, siehe Seite 14) ● Der FX Shot wird durch das Anlegen einer Spannung von 230V aktiviert und kann daher mit einem 230V-Schalter wie dem Showtec DJ-Switch (50363) bedient werden (siehe S. 17). ● Sicherung: Schutzschaltung ●... -
Seite 10: Übersicht

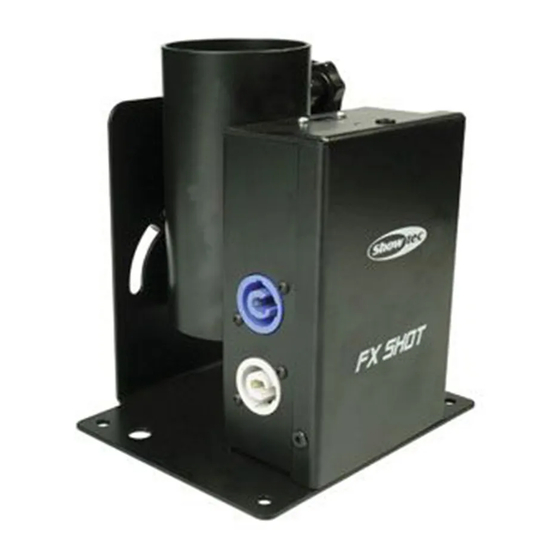

FX Shot MKII Übersicht Abb. 01 01) Kanonenschraube 02) Einstellschraube 03) Kanonenrohr 04) Anschluss für die Kanonenzündung 05) LED-Anzeige 06) Neutrik Powercon Eingang, 230 V (blau) 07) Neutrik Powercon Ausgang, 230 V (grau) Bestellnummer: 60906... -
Seite 11: Optionales Zubehör
FX Shot MKII Optionales Zubehör 60909 - Kanonen-Sicherheitsschelle mit Sicherheitskabel 70332 - Twenty-Schelle, SWL 20 kg, TÜV 28 60907 - Montageplatte für 1, 2 oder 4 FX Shots Der FX Shot funktioniert nur mit zugelassenen elektrischen Konfetti- und Luftschlangenkanonen. Der FX Shot kann ausschließlich mit den unten abgebildeten 50-cm- und 80-cm- Kanonen betrieben werden. - Seite 12 FX Shot MKII Die folgenden Kanonenarten können verwendet werden: Kanonentyp Inhalt Kanonenlänge Reichweite KONFETTI (150g) 50 cm LUFTSCHLANGEN 50 cm 12 m (150g) KONFETTI (300g) 80 cm 12 m LUFTSCHLANGEN 80 cm 20 m (300g) Bestellnummer: 60906...
-
Seite 13: Installation
FX Shot MKII Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. - Seite 14 FX Shot MKII Neutrik Powercon Netzkabel M/F (90536) Länge: 1,5 m Neutrik Powercon Netzkabel M/F (90537) Länge: 3 m Neutrik Powercon Netzkabel M/F (90546) Länge: 6 m Neutrik Powercon Netzkabel M/F (90547) Länge: 10 m Pro Power Netzkabel mit blauen/weißen Verbindern M/F (90810) Länge: 0,5 m Pro Power Netzkabel mit blauen/weißen Verbindern M/F (90811) Länge: 0,75 m...
- Seite 15 FX Shot MKII Drehen Sie die Schrauben fest. Ziehen Sie den Spannschelle niemals fester als nötig. Das könnte zu Schäden am Druckmuster in der elektrischen Kanone führen. 08) Sobald die elektrische Kanone im Kanonenhalter der FX Shot angebracht ist, kann die gewünschte Schussrichtung eingestellt werden.
-
Seite 16: Überprüfung
FX Shot MKII Überprüfung Bei der Überprüfung der Funktionstüchtigkeit des Geräts darf keine elektrische Kanone über den Zündstecker an den FX Shot angeschlossen sein. 01) Überprüfen Sie die Funktionstüchtigkeit des FX Shot, indem Sie das Neutrik Netzkabel an die Stromversorgung anschließen. Wenn die blaue LED auf der Oberseite des FX Shot aufleuchtet, ist er korrekt angeschlossen. -
Seite 17: Setup Und Betrieb
FX Shot MKII Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 18: Setup 2
FX Shot MKII Setup 2 50363 DJ-Switch 6 Ausschalten 01) Trennen Sie den FX Shot vom Stromnetz. Stellen Sie sicher, dass er an keine Spannungsquelle mehr angeschlossen ist. 02) Entfernen Sie das Neutrik Netzkabel. 03) Entfernen Sie die Kanone aus dem FX Shot. -
Seite 19: Wartung
FX Shot MKII Wartung Der FX Shot von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 20: Technische Daten
FX Shot MKII 01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen sind. 02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale reagiert. -
Seite 21: Abmessungen
FX Shot MKII Abmessungen Bestellnummer: 60906... - Seite 22 ©2019 Showtec...
