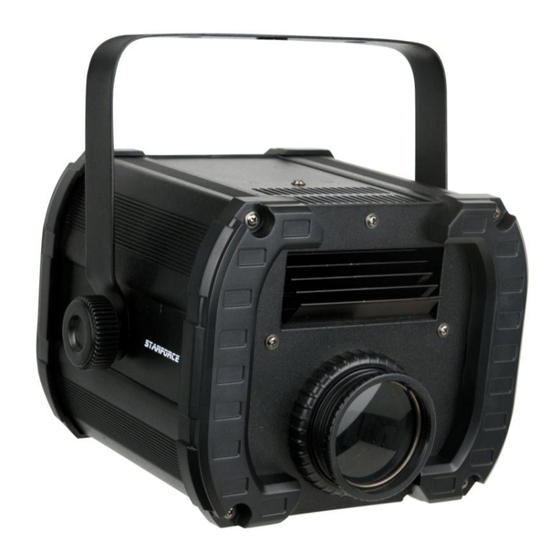

SHOWTEC Star Force 43089 Handbuch
Verwandte Anleitungen für SHOWTEC Star Force 43089
Inhaltszusammenfassung für SHOWTEC Star Force 43089
- Seite 1 Star Force ORDERCODE 43089 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Wie bringen regelmäßig neue Produkte auf den Markt und machen alles für Ihre Zufriedenheit, die Zufriedenheit unserer Kunden. Für weitere Informationen: Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Star Force Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Star Force (Auto-Programme) ......................... -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Star Force mit Hängehalterung • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ... -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Star Force von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Moonflower der neuesten Generation mit einer leistungsstarken LED-Lampe. • Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. -
Seite 9: Setup Und Betrieb
Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Entfernen Sie alle Verpackungsmaterialien. -
Seite 10: Mehrere Star Forces (Dmx-Steuerung)
Mehrere Star Forces (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Star Forces und andere Geräte mit einem 3-P XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Bedienfeld
Bedienfeld Abb. 4 A. LCD-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Wenn ein DMX- Signal empfangen wird, blinkt ein d auf dem Display. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 13: Menü-Übersicht
Menü-Übersicht Auto-Programme DMX-Adresse Slave Musiktaktung LED-Display Reverse Display Version Hauptmenü-Optionen 1. Auto-Programme 2. DMX-Adresse 3. Slave 4. Musiktaktung 5. LED-Display 6. Reverse Display 7. Version... -
Seite 14: Auto-Programme
1. Auto-Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den Auto-Modus des Star Force einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu aktivieren. Sie können 2 verschiedene Untermenüs auswählen. -
Seite 15: Dmx-Kanäle
DMX-Kanäle 4 Kanäle Kanal 1 - Programme Blackout 10-19 20-29 Grün 30-39 Blau 40-49 Weiß 50-59 Rot + Grün 60-69 Rot + Blau 70-79 Rot + Weiß 80-89 Grün + Blau 90-99 Grün + Weiß 100-109 Blau + Weiß 110-119 Rot + Grün + Blau 120-129 Rot + Grün + Weiß... -
Seite 16: Wartung
Wartung Der Star Force von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 17: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 18: Technische Daten
Technische Daten Modell: Showtec Star Force Moonflower der neuesten Generation mit einer leistungsstarken LED-Lampe. Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. Wenn leichtgängige Musik abgespielt wird, werden verschiedene sanfte, langsame Programme ausgewählt. Wenn Partymusik abgespielt wird, wählt der IMC dynamische Programme und verschiedene Stroboskopmuster aus.
