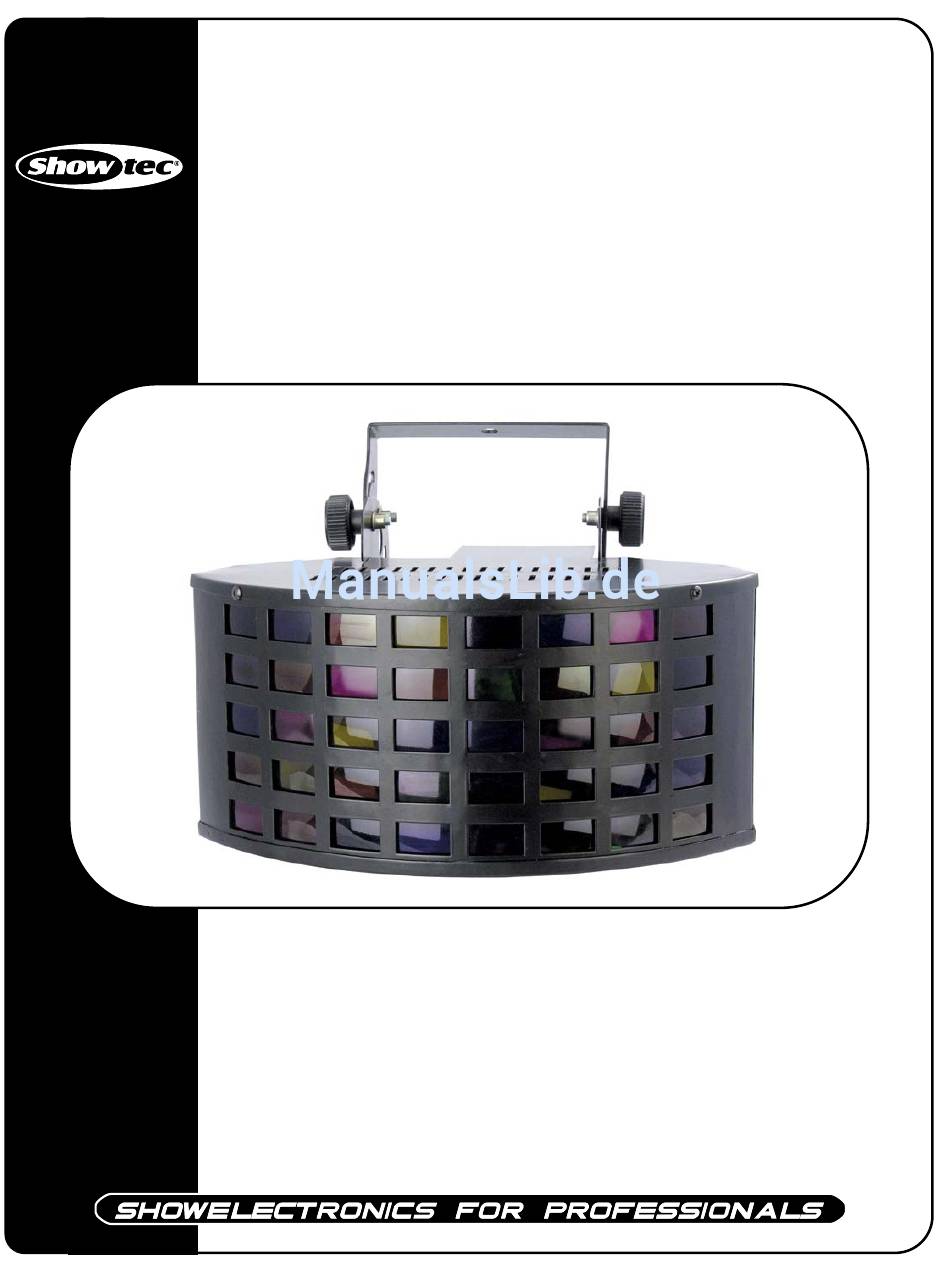

- Seite 1 Fascinator ORDERCODE 30918...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Fascinator viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Fascinator Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung Montage…………………………………………………………………………………………………………. Gerätebeschreibung....…............……….……………………………… Features und Überblick ………………………………...….……………….………….………………….…. Rückseite…………………………………………………...…...….……………….…………………...….…. Installation................…...…………………………………….…... Lampeninstallation.......……………………………………………………..…………..………… Set Up and Operation..............……..……………………………….… Ein Fascinator..............………………………………………………... Mehrere Fascinators..............…………………………………………. DMX-Protokoll…...........……………………………………………………………. Steuereinheit…....……........………………………………………………………. DMX Control Modus......……………………………………………………………………… adressierung........……………………………………………………………………… Stand – alone Modus.........…………………………………………………………………. Functionen der Steuereinheit......………………………………………………………………... -
Seite 4: Warnung
Nie das Gerät in kurzen Intervallen an- und ausschalten, da die Lebensdauer der Lampe erheblich • reduziert wird. Nie der Fascinator bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . • Berühren Sie nie das Gehäuse des Gerätes, während seiner Operation (Gehäuse wird sehr heiß). -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Montage
ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,8 Meter nicht unterschreiten! • Die maximale Umgebungstemperatur t = 45°C darf nicht überschritten werden. •... -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Showtec Fascinator ist ein Lichteffekt mit hohem Output und großartigen Effekten. • DMX-Steuerung über Standard DMX-Steuerung • 1 DMX-Steuerkanal erforderlich • Musikgetaktet über eingebautes Mikrofon • 2x Lampe G6.35 120V 300W • Sicherung T5A / 250V Geräteübersicht Abb. -
Seite 8: Rückseite
Rückseite Abb. 2 3) Sicherheitsöse für Sicherheitskabel DMX signal connector (OUT) DMX signal connector (IN) Mikrofon 7) Steuerung Musikempfindlichkeit 8) Erde IEC power connector + Sicherung 5A / 250V... -
Seite 9: Installation
Installation Lampeninstallation Für den Showtec Fascinator brauchen Sie 2x Lampen G6.35 120V 300W (ordercode 82310 / 80508), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. -
Seite 10: Mehrere Fascinators
Mehrere Fascinators Befestigen Sie das Effektlicht an einem Träger (benutzen Sie einen für 30-kg ausgelegten C-Haken, der am Unicorn befestigt wird). Lassen Sie für die Luftzirkulation mindestens 1 Meter Platz nach allen Seiten. Verwenden Sie ein 3-p XLR-Kabel, um die Unicorns und andere Geräte anzuschließen. Die Pole: Earth Signal -... -
Seite 11: Dmx-Protokoll
Die Schalttafel auf der Vorderseite des Fascinator ermöglicht die Zuordnung der DMX-Scanner-Adresse, das ist der erste Kanal von dem der Fascinator auf den Controller antwortet. Bitte achten Sie beim Benutzen des Controllers darauf, dass das Gerät 1 Kanal hat. Wenn Sie mit mehreren Fascinators arbeiten, stellen Sie sicher, dass Sie die DMX-Adressen richtig eingegeben haben. -
Seite 12: Stand-Alone Modus
Stand-alone Modus Die Scanner auf einer Datenverbindung sind nicht an den Controller angeschlossen, können aber vorprogrammierte Programme ausführen, die für jeden Scanner unterschiedlich sein können. Um das Programm so einzustellen, sodass es abgespielt werden kann, schauen Sie unter “Stand-alone setting “ ( menu ) nach "Stand-alone-operation"... -
Seite 13: Adressierung
Wenn Sie nicht Master- oder Slave adressieren wollen, wählen Sie nicht 3) Nur ein Scanner kann "Master" sein. Wenn Sie den Fascinator steuern, können Sie den Master-Scanner leicht vom Slave-Scanner unterscheiden. Das "Master"-Gerät hat keine Kabel, die zum DMX-Input-Stecker führen. -
Seite 14: Kanaleinstellungen
Bedienungsmöglichkeiten Mit diesen Optionen können Sie die Digitalbedienung des BAT 2 verändern. Drücken Sie , um die gewünschte Option zu wählen. Drücken Sie , um die gewünschte Option zu widerrufen und drücken Sie , um den Wert einzugeben. Um zum Menü zurückzukehren, drücken Sie Diese Funktion ermöglicht die Wahl zwischen 5 DMX-Kanal-Einstellungen. -
Seite 15: Dmx Kanäle
3. Mechanisch beanspruchte Teile wie Achsen, Sicherheitsösen und andere dürfen keine Anzeichen von Abnutzung aufweisen. 4. Die Stromkabel sollten keine Schäden oder Materialermüdungen zeigen. Der Showtec Fascinator benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Andernfalls wird der Licht-Output des Geräts erheblich reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 16: Fehlersuche
Fehlersuche Kein Licht, keine Bewegung - alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. -
Seite 17: Produktbeschreibungen
Signal output 3-pin XLR female DMX-Control durch Standard DMX-Controller Musikgetaktet durch eingebautes Mikrofon Lampe Geeignete Lampen-Modelle*: Showtec G6.35 120V 300W (50 hr) ordercode 82310 Osram G6.35 120V 300W (75 hr; 7700Lumen) ordercode 80508 Minimum-Distanz Minimum-Distanz von entflammbaren Oberflächen: 0.5m. Minimum-Distanz von beleuchteten Objekten: 0.8m.
