Cameleon Flood 7 RGB
ORDERCODE 42689

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC Cameleon flood 7 rgb

Inhaltszusammenfassung für SHOWTEC Cameleon flood 7 rgb

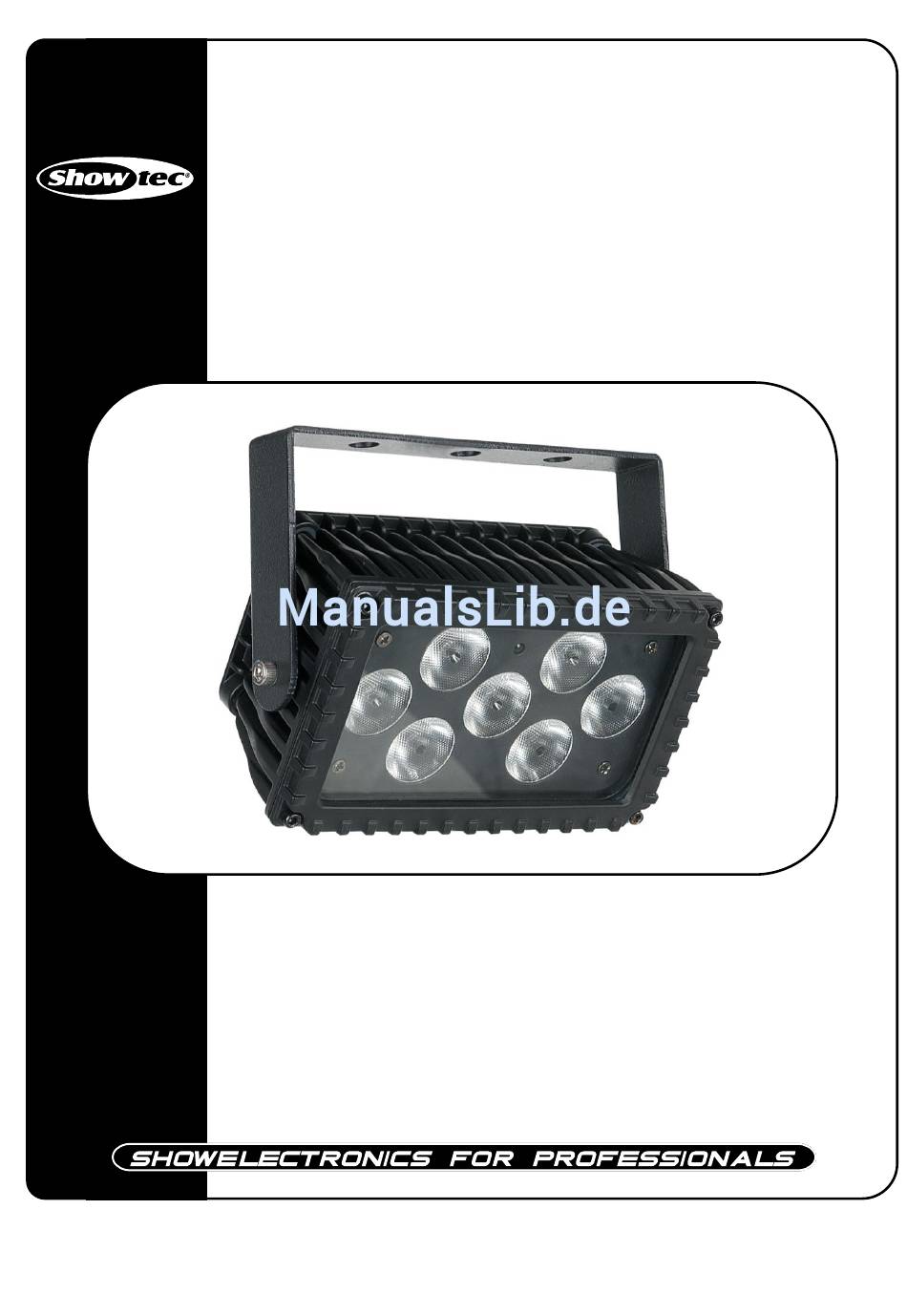

  • Seite 1 Cameleon Flood 7 RGB ORDERCODE 42689...
  • Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Cameleon Flood 7 RGB von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte. Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec Cameleon Flood 7 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Optionales Zubehör ..............................9 Installation ..................................

  • Seite 4: Warnung

    Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Cameleon Flood 7 RGB mit speziellem Netzkabel mit 3poligem Anschluss (1,35m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt.
  • Seite 5 Sicherungen.  Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Cameleon Flood 7 RGB. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.  Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt t = 45°C und darf auf keinen Fall überschritten werden.

  • Seite 7: Montage

    Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der Cameleon Flood 7 RGB kann entweder hängend (siehe Abb. oben) oder aufrecht stehend (Abb. unten) mit den Halterungen als Standfuß installiert werden. Es wird empfohlen, den Cameleon Flood 7 RGB je nach Ihren Anforderungen mit einer Schelle oder einer Halterung anzubringen.

  • Seite 8: Rückgabe

    Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN...

  • Seite 9: Beschreibung Des Geräts

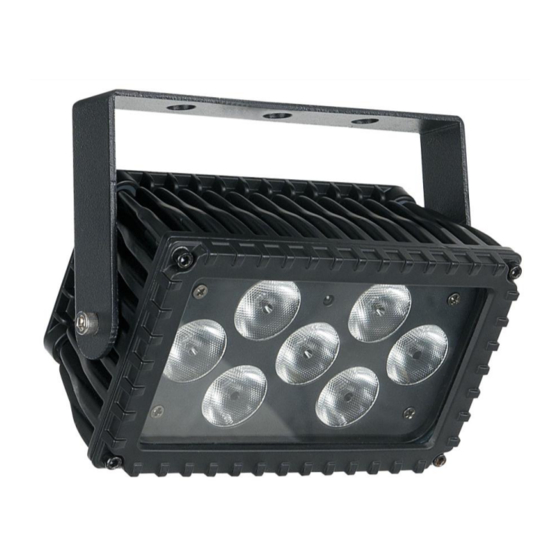

    Beschreibung des Geräts Funktionen Der Showtec Cameleon Flood 7 RGB ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Steuerung: IR-Fernbedienung (42704), nicht enthalten! • Kabel mit 3poligem XLR und 3poligem Mini-XLR-Anschluss (42708), um den Cameleon an ein DMX-Gerät anzuschließen.(Nicht enthalten!)

  • Seite 10: Rückseite

    Rückseite Abb. 2 3) 3poliger Mini-DMX-Eingang 4) 3poliger Mini-DMX-Ausgang 5) Stromausgang 6) Stromeingang Wenn Sie das Gerät an ein DMX-Netz anschließen wollen, sollten Sie das 3-Pin-XLR/3-Pin-Mini-XLR- Kabel (42708) erwerben. Erwerben Sie auch die Fernbedienung (42704), um das Gerät an ein DMX-Netz anzuschließen.

  • Seite 11: Optionales Zubehör

    Optionales Zubehör 42704 Fernbedienung 42705 3m-Verlängerungskabel 42706 3m-Netzanschlusskabel 42707 3m-DMX-Verlängerungskabel 42708 Spezielles XLR/Mini-XLR-Kabel, 3m 42709 Endkappe (Achten Sie darauf, dass das letzte Gerät in einer Reihe mit 2 Endkappen - eine für den Netzausgang und eine für den DMX-Ausgang - gesichert ist, wenn Sie den Cameleon im Freien verwenden)

  • Seite 12: Installation

    Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Cameleon Flood 7. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Setup und Betrieb Befolgen Sie die untenstehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.

  • Seite 13: Mehrere Cameleon Floods (Master/Slave-Steuerung)

    Mehrere Cameleon Floods (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Cameleon Flood mit einem 3-P-XLR-Kabel. Die Steckerkontakte: Erdung Signal - Signal + Verbinden Sie die Geräte so wie in (Abb.

  • Seite 14: Mehrere Cameleon Floods (Dmx-Steuerung)

    Mehrere Cameleon Floods (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. Verbinden Sie den Cameleon Flood mit einem 3-P-XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb.

  • Seite 15: Verbinden Der Geräte

    Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein.

  • Seite 16: Steuerung Mit Fernbedienung (42704) (Nicht Enthalten)

    Steuerung mit Fernbedienung (42704) (nicht enthalten) Für die Bedienung des Cameleon Flood ist die Fernbedienung unerlässlich. 1. Blackout 8. Geschwindigkeit 2. Rot 9. DMX-Modus 3. Grün 10. Musiktaktung (Keine Funktion) 4. Blau 11. Slave 5. Auto Run 12. Adresse zuweisen 6.

  • Seite 17: Dmx-Modus

    5. DMX-Modus D-Taste (9): Drücken Sie zuerst die D-Taste. Die LEDs blinken einmal auf. S-Taste (12): Drücken Sie diese Taste, um mit der DMX-Adresszuweisung zu beginnen. Die LEDs blinken drei Mal auf. Durch die Farbe der blinkenden LEDs zeigt der Cameleon seine aktuelle DMX-Adresse an. Stellen Sie die DMX-Adresse mit den Tasten 0-9 ein.

  • Seite 18: Wiederherstellung Der Werkseinstellungen

    8. Wiederherstellung der Werkseinstellungen Zum Wiederherstellen der Werkseinstellungen drücken Sie BLACKOUT (1) und die Zifferntasten 9, 8, 7. Drücken Sie zuerst BLACKOUT (1), um das Licht auszuschalten. Wenn die LEDs des Cameleon ausgeschaltet sind, drücken Sie der Reihe nach die Zifferntasten 9, 8, 7, um die Werkseinstellungen wiederherzustellen.

  • Seite 19: Wartung

    Wartung Der Cameleon Flood von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit.
  • Seite 20 Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Wenden Sie sich an Ihren Showtec- Fachhändler. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen.

  • Seite 21: Technische Daten

    Technische Daten Modell: Showtec Cameleon Flood 7 RGB • Steuerung: IR-Fernbedienung (42704), nicht enthalten! • Kabel mit 3poligem XLR und 3poligem Mini-XLR-Anschluss (42708), um den Cameleon an ein DMX-Gerät anzuschließen.(Nicht enthalten!) • LED-Anzahl: 7x 3-in-1 RGB LEDs (3Watt) • DMX-Modus: 3 Kanäle •...
