INSTALLATIEVOORSCHRIFT

Glasraam monteren

Na het plaatsen van de houtblokken kan het glasraam
weer gemonteerd worden.
Dit doet men door de ruit in de rand onder te plaatsen en
boven aan vast te zetten met de klemstrip.
Let op dat bij beschadiging of breuk het raam direct wordt
vervangen.

Frontpaneel monteren

Het frontpaneel wordt los van de basisset verpakt.
Het plaatsen gebeurt op de volgende manier.

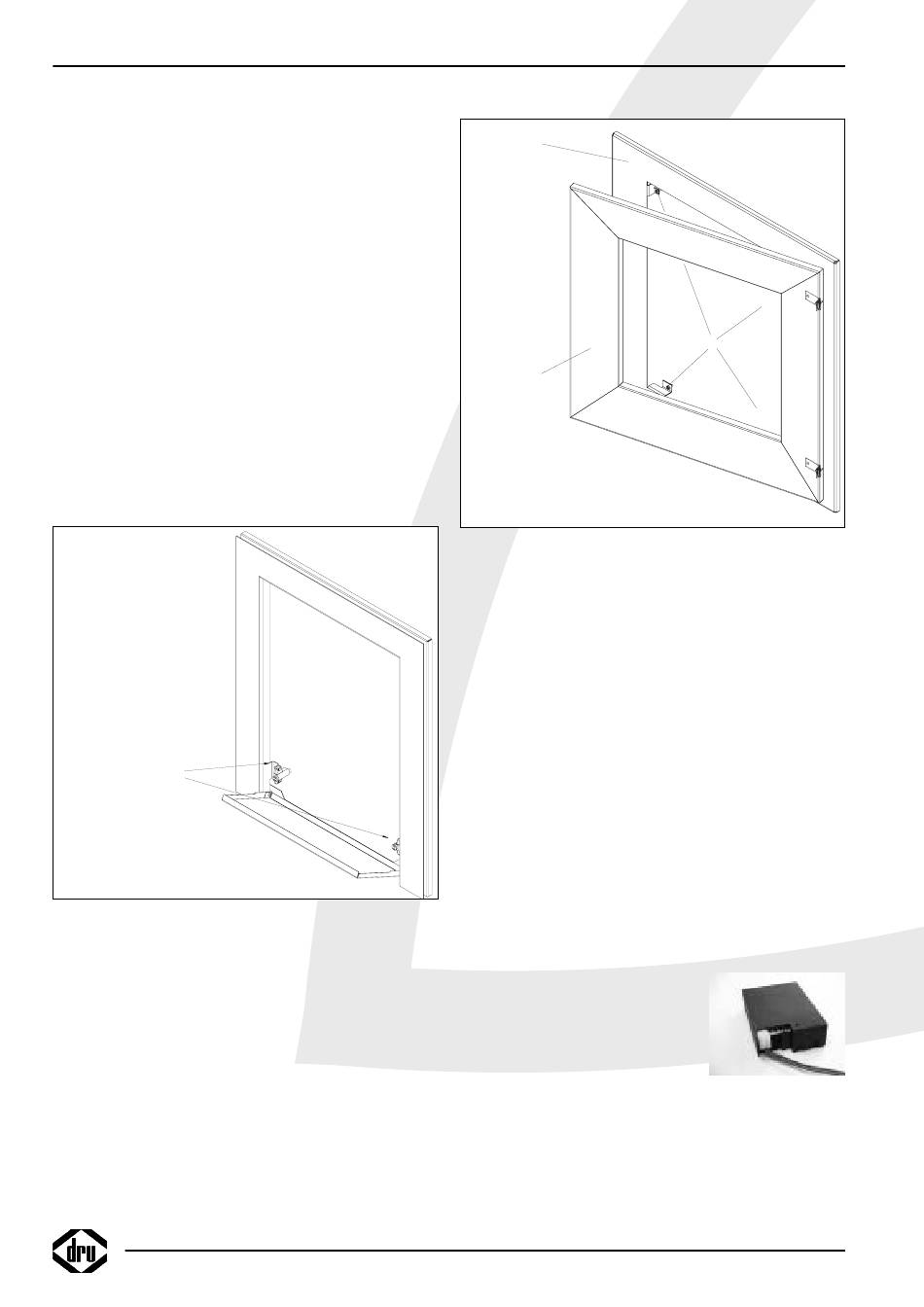

Vito, fig. 6A
Hang het frontpaneel met de haken aan de
verbrandingskamer.
Druk de klep open en draai de schroeven in de daarvoor
bestemde gaten.
Vito Vision, fig. 6B
Bevestig het bevestigingskader (A) d.m.v. plaatschroeven
(B) aan de basisset.
Hang vervolgens het voorkader (C) aan het bevestigings-
kader.
Schroeven
Schroeven plaatsen voor montage
plaatsen voor
van het front
montage van het
front
fig. 6A

Draadloze bediening

Het toestel wordt standaard geleverd met een draadloze
bediening. Het toestel is voorzien van een traploos
regelbaar gasregelblok. De elektrische voeding wordt
verzorgd door batterijen. De levensduur van de batterijen
is ongeveer één jaar. De draadloze bediening werkt alleen
wanneer de waakvlambrander is ontstoken.

Aansluiten van de ontvanger

De draadloze bediening bestaat uit een ontvanger en een
afstandsbediening. Deze zijn samen verpakt in een doos.
De ontvanger moet worden aangesloten in het toestel
voordat de batterijen worden gemonteerd.
Ga hiervoor als volgt te werk:
• Neem de ontvanger uit de verpakking.
• Schuif de witte stekker van het aansluitsnoer achterop de
printplaat van de ontvanger (fig. 7).
• Sluit de snoeren aan op de connectoren van het
gasregelblok. De stekkers hebben verschillende maten en
38c-1001
corresponderen met de connectoren op het gasregelblok.
• Neem de deksel los.
• Plaats de 4 penlite batterijen (type AA). Let op de juiste
poolrichtingen.
• Plaats de deksel terug.
• Leg de ontvanger onder het toestel
op de grond. Zorg ervoor dat de
rode LED naar voren wijst. Leg de
ontvanger, als het kan, zo ver
mogelijk van de branderbak zodat de
ontvanger niet te warm kan worden.
6
A
C
fig. 6B
B
38c-1061
fig. 7
