Glasraam monteren

Na het plaatsen van de houtblokken kan het glasraam
weer terug in de scharnieren worden gehangen en worden
vastgezet met de 2 inbusbouten. Let op dat bij
beschadiging of breuk het raam direct wordt vervangen.

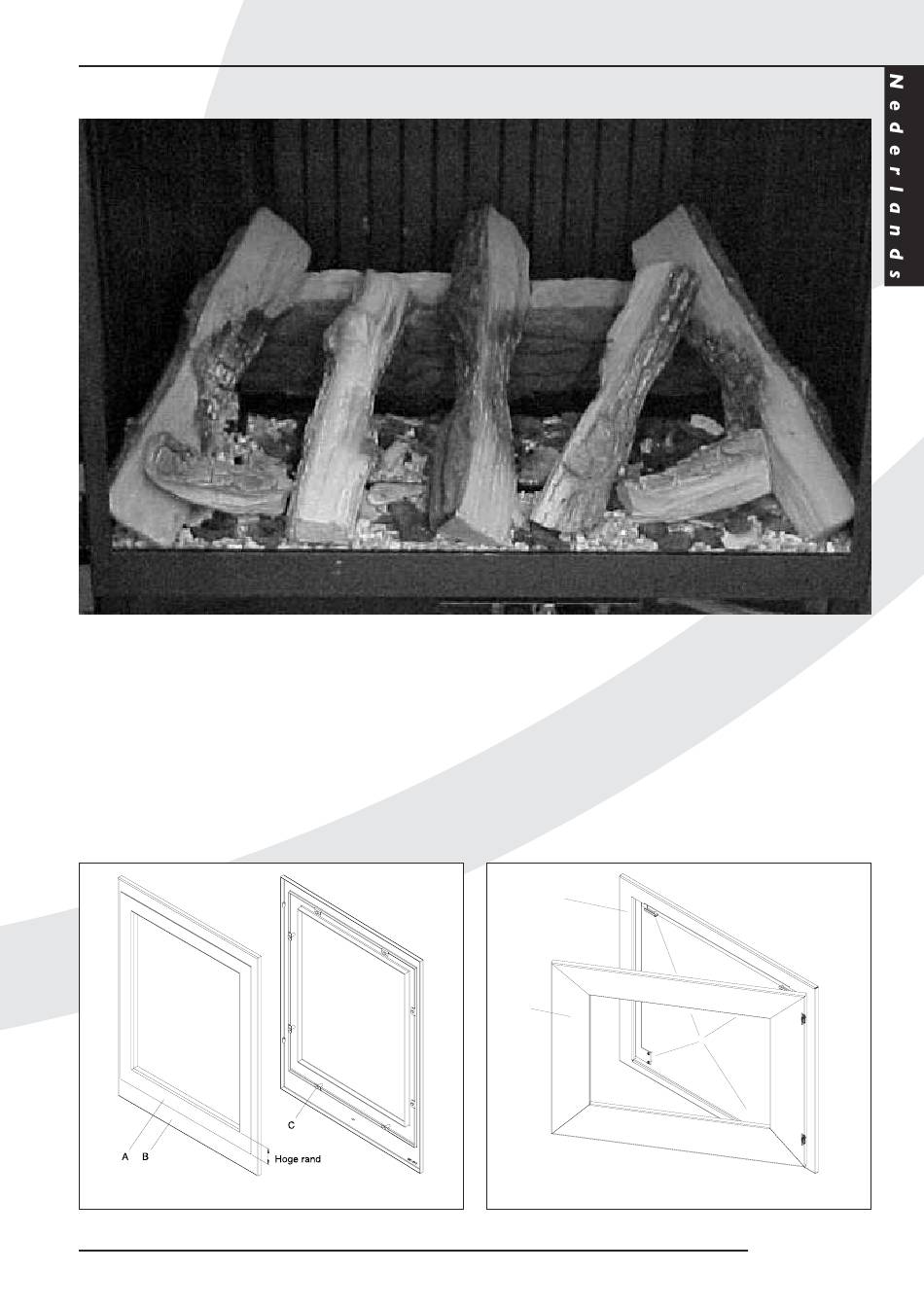

Frontpaneel monteren Concerto (fig. 9a)
Het gekleurde of RVS kader (A) wordt los van de basisset
verpakt. Dit kader moet d.m.v. de 8 bijgeleverde bouten
fig. 9a
fig. 5
(C) aan het voorfront (B) bevestigd worden. Let hierbij op
dat de hoge rand aan de onderzijde zit.
Frontpaneel monteren Concerto Vision (fig. 9b)
Het frontpaneel wordt los van de basisset verpakt. Het
plaatsen gebeurt op de volgende manier.
Verwijder de magneten van de basisset.
Bevestig het bevestigingskader (A) d.m.v. plaatschroeven
(B) aan de basisset. Hang vervolgens het voorkader (C)
aan het bevestigingskader.
A
C
5
INSTALLATIEVOORSCHRIFT
B
38c-1063
fig. 9b
Concerto CF
