INSTALLATIONSVORSCHRIFT
Holen Sie die Dose mit den Holzblöcken und die Tasche
mit dem Zubehör aus der Verbrennungskammer.
Stellen Sie das Gerät auf den gewünschten Platz.
Lassen Sie beim Ofenumbau und rund herum ein wenig
Platz übrig, damit die Wärme entweichen kann; sollte dies
nicht möglich sein, muß ein extra Konfektionsanschlußsatz
gebraucht werden, der bei Ihrem Lieferanten gesondert
bestellt werden kann. Es ist auch möglich, das Gerät in
einer Ecke aufzustellen. Der benötigte Platz ist in Figur 1
angegeben.
Kaminüberbaueisen
Ein L-förmiges Karminüberbaueisen kann bei Ihrem
Installateur bestellt werden. Dieses unterstützt das
Mauerwerk über dem Einbauofen.Das Gerät kann
hierdurch spannungsfrei installiert werden. Bringen Sie das
Kaminüberbaueisen lt. Figur 2 an. Halten Sie einen
Abstand von 5 mm zwischen Oberkante des Geräts und
Unterkante des Kaminüberbaueisens an, sodaß die
mitgelieferte Packungskordel gut abschließt. Achten Sie
darauf, daß sich die Vorderseite des Geräts (ohne
Vorderfront) und die Vorderseite des Kaminüberbaueisens
auf der gleichen Höhe befinden. Durch das Anbringen der
Vorderfront wird das Kaminüberbaueisen nicht mehr
sichtbar sein.
L=1+2+5+(2x1)=10
1
2x45
3

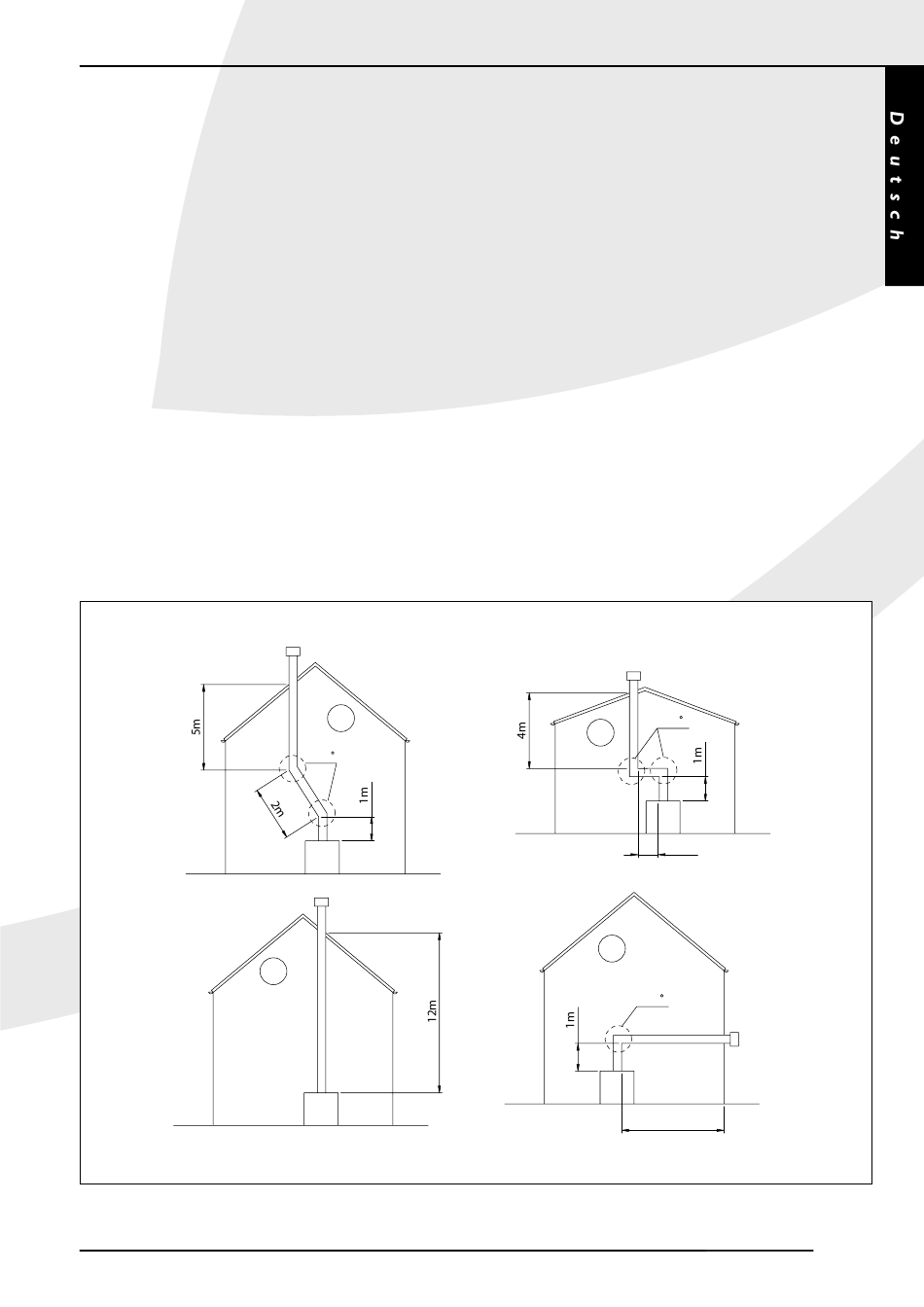

Anschlußmöglichkeiten (Fig. 3)
Die Durchfuhr nach außen kann durch den Giebel, aber
auch durch die Dachfläche stattfinden, das Anschließen an
die An- und Abfuhrrohre muß den unten stehenden
Anforderungen entsprechen:
• Immer erst 1 Meter Rohr vertikal anbringen.
• Idie horizontale Rohrlänge darf niemals länger als 4 Meter
sein.
• Idie maximale Rohrlänge ist 12 Meter.
Rechnen Sie für eine 90° Krümmung 2 Meter und für
eine 45° Krümmung 1 Meter. Die Länge der Giebel- oder
Dachdurchfuhr braucht nicht mitgerechnet zu werden.
Die maximale Gesamtlänge ist die Summe der Rohrlänge
plus der Länge für die Krümmungen (siehe die 4 Beispiele
in Fig. 3).
Der Dachdurchfuhrsatz, Luftanfuhr / Rauchgasabfuhr, das
konzentrische Rohr und die Krümmungen werden pro
Stück verpackt und, komplett mit einem Klemmband mit
Abdichtring versehen, geliefert. Außerdem ist eine
Dachpfanne- oder Klebeplatte für die Durchfuhr, oder ein
schräges oder flaches Dach erhältlich.
Achtung: Dieses Gerät darf ausschließlich mit dem von
der DRU gelieferten Abfuhrmaterial ø150/ø80 installiert
2
L=1+1+4+(2x2)=10
(H totaal= 5m) (H Gesamt = 5m)
4
L=4+1=5
